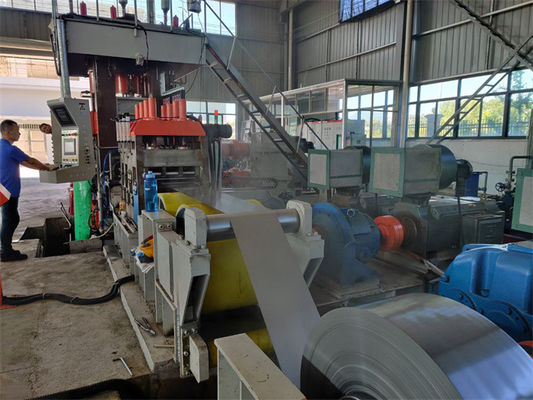

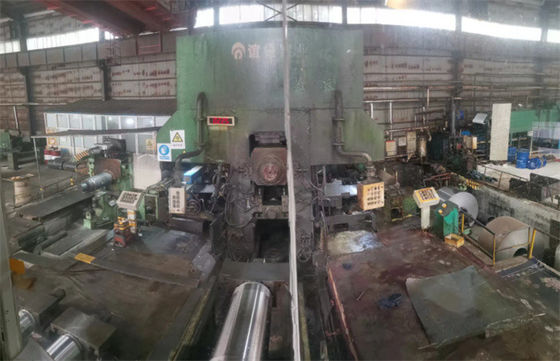

مستوى التوتر الجلد تمرير 2Hi 4Hi خط طاحونة طحن للفولاذ لفائف الفولاذ المقاوم للصدأ لفائف

مستوى التوتر تمرير الجلد 2Hi 4Hi خط طاحونة طحن للطوافة الفولاذية طوافة الفولاذ المقاوم للصدأ

مقدمة

• مستوى التوتر ((الامتداد الانحناء آلة تصويب) يمكن أن تشكل في وقت واحد التشوهات الطولية والعرضية للصفائح الرقيقة،وبالتالي تحسين تماما مسطحة وخصائص المواد من الألواح الرقيقة، مما يعزز إلى حد كبير تكنولوجيا تصويب الصفائح الرقيقة. بسبب إجهاد الانحناء الناتج عن الانحناء ، يتم تقليل التوتر إلى حد كبير.فقط 1/3 إلى 1/5 من التوتر المطلوب لمباشرة التمدد الخالصة مطلوبة لتحقيق نفس تأثير المباشرةوبالإضافة إلى ذلك، فإن تأثير التسوية هو الأفضل.
• طاحونة تمرير الجلد:يتم تسطيح الصلب المقوس بالبرد والمسحوق من خلال المطاط للحصول على شكل صفيحة عالية الجودة وتحسين خصائصه الميكانيكية.طاحونة 4هاي، انخفاض سمك الصفيحة هو قليلا مع ضغط التدحرج أقل.

مزايا موازنة التوتر:

1. يمكن الحصول على شكل صفيح جيد للورق عن طريق ثني التمدد وتسوية الألواح المتعددة ، ويمكن القضاء بالكامل على حواف الموجات وأشكال الموجات ، ولتحويلات الشقوق الخفيفة على سطح الورق ،تحسين كبير لسطحية الصفيحة الرقيقة.
2. مفيد لتحسين انيسوتروبية مواد الورق. الحد الأقصى لإنتاج أوراق الفولاذ منخفض الكربون التي يتم سحبها بعمق غالبا ما تظهر انيسوتروبية في الاتجاهين الطولي والعرضي. لذلك ، فإن الحد الأقصى للإنتاج من أوراق الفولاذ منخفض الكربون غالبا ما يظهر انيسوتروبية في الاتجاهين الطولي والعرضي.أثناء عملية السحب العميق للصفائح الرقيقة، عدم مساواة سمك كل جزء بسبب التمديدات المختلفة يمكن أن يسبب عيبات السترة مثل الرقصة في الجزء المثقوب ، مما يؤدي إلى زيادة في معدل النفايات. بعد التسوية عن طريق ثني التمدد ،هذا الوضع سيتحسن كثيراً.

عملية العمل:

Coil loading → uncoiling → coil head & tail cutting → seam welding → tension S-roller → anti wrinkle roller →4 Hi Skin Pass Mill → anti wrinkle roller → thickness gauge →Tension Leveler→ tension S-roller → oiling → shearing → Recoiling → Coil unloading

المعلمات:

• مادة: فولاذ كربوني عادي
• قوة الصلبة σ S ≤ 350 MPa، قوة الشد σ b ≤ 450 MPa
• مواصفات المواد:0.2 ‬2.0 × 1000 ملم
• الطول:0.42.0% ((النوع الجاف) 1.05.0% ((النوع الرطب)
• تحمل الألواح الملفوفة المشمسة الخام الملفوفة باردة تلبي المعيار الوطني
• مواصفات مواد ورق الملف:
• الحد الأقصى للقطر الخارجي للملف: 2100 ملم،القطر الداخلي: Φ508 ((Φ610) ملم
• الوزن الأقصى للملف: 20 طن

المنتج النهائي:

• القطر الداخلي للملف: Φ508mm، وزن الملف الأقصى: 15t
• قوة التدحرج القصوى:6000 KN
• التوتر الجلدي: 120 KN
• سرعة عبور الجلد: ≤500 م/دقيقة
• سرعة التفريغ / إعادة التفريغ: ≤ 500 م/دقيقة
• التوتر في التفريغ / التفريغ: 30/40 KN
• نطاق توسيع قوس الملف:Φ508 Φ485mm ((Φ610 Φ590mm)
• ارتفاع خط عبور الطاحونة:1000 ملم
• اتجاه التغذية:العميل يقرر
• الطاقة الإجمالية المثبتة:DC 1240kW،AC 75kW
• مساحة أرض المصنع:21×10×5 م ((الطول والعرض والارتفاع)
• فقط طاحونة عبور الجلد مرتفعة، وحدات أخرى أقل من 2.5m ارتفاع

التكوين:
