قطاع الفولاذ المقاوم للصدأ التخفيض البارد المعكوس طاحونة طحن عالية الكفاءة توفير الطاقة
Product Details
طاحونة للتقليص البارد المعكوسة
,طاحونة التدحرج ذات الكفاءة العالية
,توفير الطاقة المسالك المطاطية التخفيض البارد
قطاع الفولاذ المقاوم للصدأ التخفيض البارد المعكوس طاحونة طحن عالية الكفاءة توفير الطاقة
الفولاذ المقاوم للصدأ لقطات الملفوفة ضخامة مصنع تقليل لديها بعضالخصائص الفريدة:
- المادة من الفولاذ المقاوم للصدأ لديها قوة سحب عالية جدا وقوة الانسحاب
- أقوى صلبة طاحونة للتدحرج ، أكبر أدوات الدحرج
- محركات أكبر بكثير لتوفير قوة التدحرج أكبر،
- قناة التلف الصلبة القابلة للتفكيك لمعالجة التسخين الوسيطة المريحة
- نظام التحكم الهيدروليكي الآلي لـ AGC
- طاحونة باردة عادة قابلة للإرجاع
- النسب المزدوجة القيادة يمكن أن تعطي كفاءة عالية وتوفير الطاقة.
في كثير من الأحيان نرى عكسية SS سلسلة مطحنة باردة لأسباب مثل:مصانع الفولاذ المقاوم للصدأ ستكون مكلفة جداً.
توفير الطاقة من تكوين محرك مزدوج النسب المتقدم:
| محرك طاحونة | محرك الارتداد | خفيف الطاحونة | خفّف العجلة | |
|
تقليدي |
2 × 800 كيلوواط Z-560-4 515/1200 440 فولت |
2 × 800 كيلوواط Z-560-4 515/1200 440 فولت |
I=9; V=305m/min عزم دوران الخروج: 267KN.M. |
القضيبΦ500×850 (I=6.3؛ V=299m/min) التوتر:103.8KN؛ |
|
كفاءة عالية توفير الطاقة |
2 × 500 كيلوواط Z4-500-42 400/1200 440 فولت |
2 × 500 كيلوواط Z4-500-42 400/1200 440 فولت |
I=14/9 V=196/305m/min 334.25/214.9KN.M؛ |
الـ (ماندرل)Φ650×850 I=14/9 V=175/272m/min التوتر:185.7/119.4KN |
|
الاستنتاج: 1) طاحونة النوع الجديد عالية الكفاءة لديها عزم دوران أكبر بنسبة 25٪ في التدحرج الخام و 78.9٪ أكبر التوتر، عزم دوران وتوتر كاف تماما في زيادة سرعة،و أكثر استقرارًا في التدحرج عند صفيحة رقيقة أقل من 0.3 ملم 2) توفير الطاقة واضح، يمكن أن يكون المحول 800-900KVA أصغر. |
||||
عملية التدحرج:
عجلة تحويل هيدروليكية →عجلة تحميل لفائف →عجلة تحميل القالب الصلبة→4هي مطحنة التدحرج ((تشمل لوحات الصحافة الدخلية والخارجية) --عجلة تحميل القالب الصلب)) التحكم الكهربائي ، نظام AGC ، هيدروليكي ،نظام الزيت الرقيق)
التسخين المتوسط للشريط SS هو معالجة محلول في فرن التسخين المستمر بسرعة حوالي 40m في الدقيقة ، بعد التنقيب البارد والتسخين ،يتم النظر أيضا في تسوية التوتر في العملية.
نحن نقدم نماذج مختلفة من المطاطات الباردة من الفولاذ المقاوم للصدأ من التكوين عالية المستوى إلى مصانع لفائف الفولاذ المقاوم للصدأ، وبالتالي تراكم خبرات غنية في تكنولوجيا المطاط الفولاذ المقاوم للصدأ،يمكن أن تضمن عملية التدحرج المستقرة عالية الكفاءة، العملاء سيستفيدون من استثمار الطاحونة الباردة التي صنعتها شركتنا.

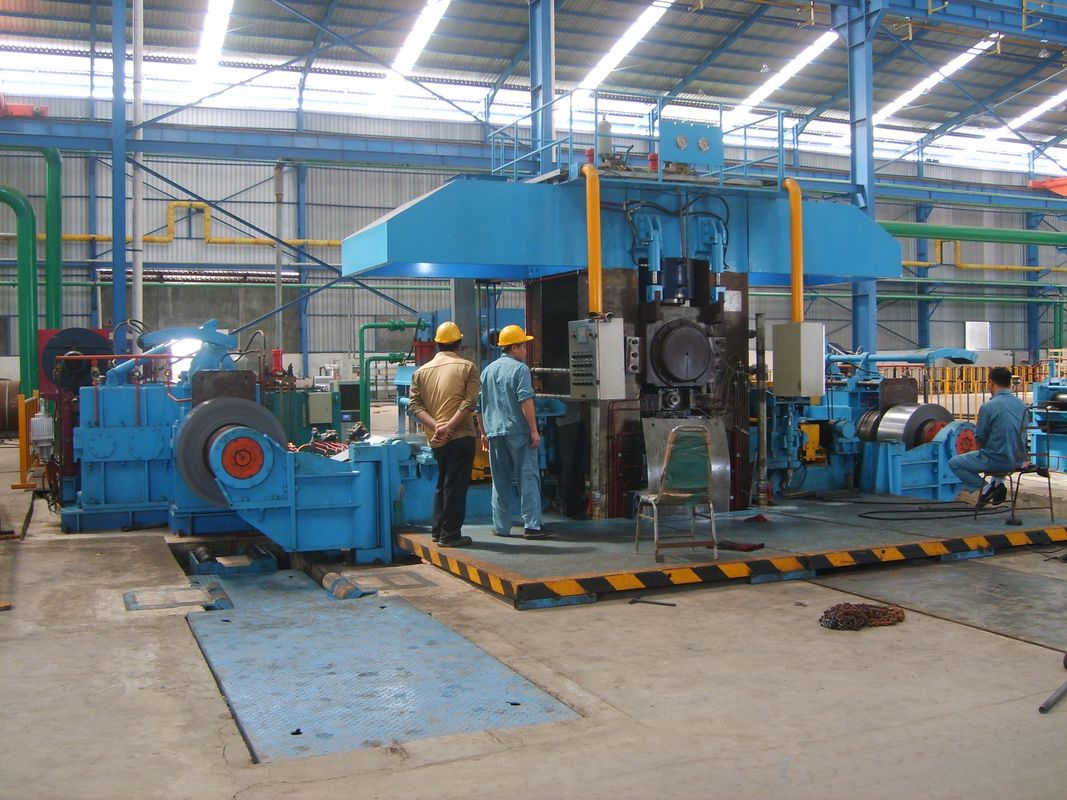

خذ850 مطحنة باردة قابلة للإرجاع لأربعة أدوات (4 ارتفاعات) للشريط من الفولاذ المقاوم للصدأحتى 750 ملم مع تكوين AGC الهيدروليكي كمثال.
| معايير لفائف الفولاذ المقاوم للصدأ | |
| مواد من الفولاذ المقاوم للصدأ | سلسلة 200 ، 300 ، 400 مخفوقة |
| الشريط المتدفق من SS | 550-750mm × 0.65-0.80mm |
| ملفات SS الواردة | 508mm ID, 1800mm OD, 15T |
| قطعة طلاء من القطعة المقطوعة | 550-750 × 0.30-0.45 ملم |
| معايير طاحونة التدحرج العكسية | |
| سرعة الطاحونة | ماكس 300m/min، 80-100T / يوم الإنتاج |
| قوة الدوران | ماكس 10000KN |
| التوتر العكسي | ما يصل إلى 150KN |
| المواصفات العاملة | ف185 × 870 ملم |
| المواصفات الاحتياطية | ف730 × 850 ملم |
| طاقة المحرك الرئيسي | 1100 كيلوواط |
| قوة محرك الارتداد | 630 كيلوواط |
| التحكم الكهربائي | AGC الهيدروليكية، سييمنس RA80 محركات التيار المباشر، PLC، نظام قياس سمك الأشعة السينية |
| الحالات السائلة | التشحيم بالزيت الرقيق لصناديق التروس، التشحيم بالغاز الزيتي لمقاعد اللوحات، المحطات الهيدروليكية، نظام تبريد عملية التدحرج |
| تغيير أوتوماتيكي للدراجات | محرك هيدروليكي ودفع أسطوانة، لتحقيق تغيير أوتوماتيكي للدراجات |
عملية العمل:
15T Uncoiler، طعام الزعانف و 5 مستقيم الدوال، 1st Recoiler، 4 Hi Hydraulic AGC Reversible Mill، 2nd Recoiler.
خط فرن التهوية المستمر للحلول من الفولاذ المقاوم للصدأ.
- المفتاح مع محرك 22 كيلوواط للخيوط ، في الإنتاج العادي هو الفك السلبي مع الفرامل
- درجة حرارة الحرارة حوالي 1070 درجة مئوية تحت الغلاف الجوي الهواء الحماية.
- فرن التدفئة يتكون من منطقة التسخين المسبق ومنطقة التدفئة الساخنة، طول إجمالي حوالي 25m
- S وحدة الحبل الدوار عند خروج الفرن لسحب شريط الفولاذ المقاوم للصدأ باستمرار من الفرن
- اثنين من الردود، واحد يعمل والآخر هو تفريغ لفائف SS المشمس ومستعدة للفائف التالي الردود، لضمان العمل المستمر دون توقف من خط التشويش بأكمله.
