خط إنتاج أنابيب الصلب API لحام أنبوب النفط المتفجرات من مخلفات الحرب (HG 219)

خط إنتاج أنابيب الصلب API لحام أنبوب النفط المتفجرات من مخلفات الحرب (HG 219)
Basic Properties
country of origin
وشى ، الصين
Brand Name
Jinye
PRODUCT MODEL
HG 219
Trading Properties
MOQ
1 مجموعة
period for dispatch
180-240 يوم
payment method
تي / ت

Product Details

إبراز:

خط إنتاج أنابيب النفط ERW

Name: خط إنتاج أنابيب الصلب API لحام أنبوب النفط المتفجرات من مخلفات الحرب
Input: شرائط الصلب HR
Output: Φ89 ~ 219 أنبوب
Producing Speed: 30 م / دقيقة
Land Area: 200 م × 20 م
HF Welder: الحالة الصلبة 800KW
Cutting: منشار قطع يطير
Tooling: بكرات Cr12 ، GCr15
Forming Technology: 7 + 5 بكرات أفقية
Roller Shaft: 140 ملم أفقي
Total Power: 2500 كيلو واط
Seam Heating: التلدين MF
Product Brief
خط إنتاج أنابيب الصلب API لحام أنبوب النفط المتفجرات من مخلفات الحرب (HG 219) حل اللف ← استقامة الشريط ← طاولة القص واللحام ← التراكم الحلزوني الأفقي ← كشف الخلل ← التشكيل ← اللحام بالتردد العالي ← إزالة الحواف (من الخارج والداخل) ← التلميع ← كشف التماس عبر الإنترنت ← التلدين MF ← تبريد الهواء ← تبر...
Product Description

خط إنتاج أنابيب الصلب API لحام أنبوب النفط المتفجرات من مخلفات الحرب (HG 219)



حل اللف ← استقامة الشريط ← طاولة القص واللحام ← التراكم الحلزوني الأفقي ← كشف الخلل ← التشكيل ← اللحام بالتردد العالي ← إزالة الحواف (من الخارج والداخل) ← التلميع ← كشف التماس عبر الإنترنت ← التلدين MF ← تبريد الهواء ← تبريد المياه ← التحجيم ← استقامة الأنبوب ← الذبابة القطع ← طاولة اللف ← الطحن النهائي ← الاختبار الهيدروستاتيكي ← المرور ← الاختيار ← القياس ← علامة الطلاء ← التغليف



إطار لفة أفقي وإطار لفة عمودي:

مرحلة التشكيل: 8 مجموعات إطار لفة أفقي ، 2 منها نوع دوار.

7 مجموعات من إطار لفة عمودي ، 5 منها من النوع الدوار.

مرحلة التحجيم: 4 مجموعات إطار لفة عالمي ، 4 مجموعات إطارات لفة عمودية.

مرحلة الاستقامة: 2sets 4rolls turks head


فصل خط إنتاج الأنابيب HG219:

مواد أولية
فولاذ منخفض الكربون ، فولاذ منخفض سبائك ، HR أو CR.
قوة الشد: σb≤600Mpa
نقطة العائد: σs≤315MPa
2.0-8.0 × 800 مم ، معرف 508 مم OD1800 مم ، 12 ت
مواسير منتهية

حجم الأنبوب المستدير:Φ89 ~ Φ219 ملم* 2 مم ~ 8 مم
حجم الأنبوب المربع والمستطيل: 70 × 70 مم ~ 200 × 200 مم * 2.5 مم ~ 7.0 مم

    60 × 80 مم ~ 240 × 160 مم * 2.5 مم ~ 7.0 مم
طول الإنتاج: 6 ~ 12 م (يمكن تصميمه حسب طلب العميل)
دقة طول القطع: ± 3 مم (من خلال منشار الكمبيوتر بالاحتكاك الساخن)

معلمات الآلة

آلة فك اللفافة ، التمدد الهيدروليكي ، الفرامل الهوائية ، حمولة 12T

جهاز تمليس وفتاحة رأس الملفوف: 30KW
جهاز اللحام بالقص والتناكب ، لحام درع CO2
المركب الحلزوني ، 8 م ، تغذية 80 م / دقيقة ، 150 كيلو وات
وحدة التشكيل والتحجيم ، 250KW × 2 DC.

المنشار الطائر بالاحتكاك الساخن ، 150KW ، القطع بالدوران الهيدروليكي
طاولة نفاد 7.5 كيلو وات.
800KW HF لحام ، 1 مجموعة ؛MF الصلب 600KW × 2 مجموعات
بكرات حسب أحجام أنابيب العملاء

الاختبار الهيدروستاتيكي: 5-20 ثانية لكل قطعة ،
إجمالي طاقة التركيب: 2500 كيلو وات
سرعة الخط: 30 م / دقيقة



مواصفات آلات أنابيب المتفجرات من مخلفات الحرب:

نموذج حجم الأنبوب لحام HF (KW) قوة المحرك (KW) السرعة (م / دقيقة)
Ф مم × مم
HG16 Ф (7-20) × (0.2-0.5) 60 22 80-140
HG25 Ф (8-32) × (0.35-1.3) 100 45 70-130
HG32 Ф (15-50) × (0.6-2.0) 150 110 60-120
HG50 Ф (20-63) × (0.8-2.5) 200 160 50-100
HG63 Ф (20-76) × (0.8-3.0) 250 200 30-90
HG76 Ф (25-80) × (1.2-4.0) 300 110 × 2 30-80
HG89 Ф (32-102) × (1.5-4.5) 300 132 × 2 30-80
HG114 Ф (38-127) × (1.5-4.5) 300 160 × 2 30-70
HG125 Ф (50-165) × (2.0-5.0) 400 185 × 2 20-60
HG165 Ф (76-165) × (2.0-6.0) 600 200 × 2 15-50

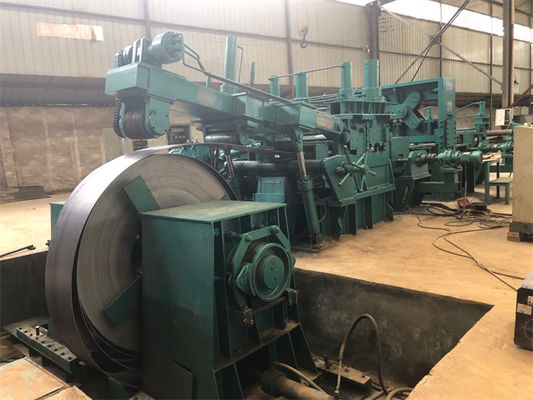

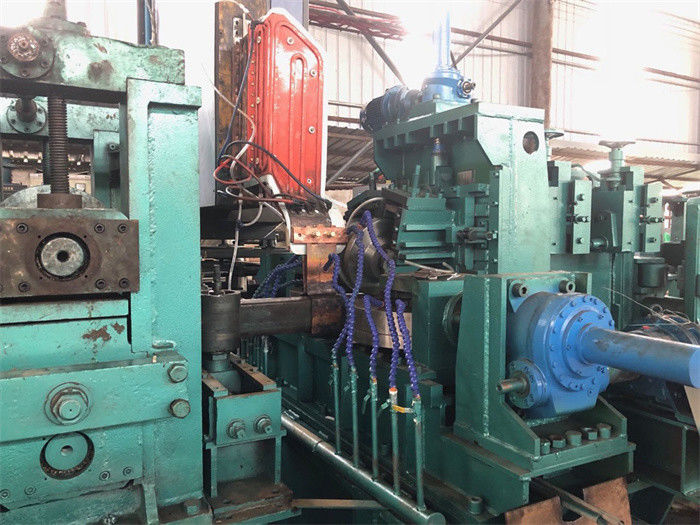

خط إنتاج أنابيب الصلب API لحام أنبوب النفط المتفجرات من مخلفات الحرب (HG 219)خط إنتاج أنابيب الصلب API لحام أنبوب النفط المتفجرات من مخلفات الحرب (HG 219)خط إنتاج أنابيب الصلب API لحام أنبوب النفط المتفجرات من مخلفات الحرب (HG 219)
