تفاصيل المنتج:
|
| اسم المنتج: | خط حز لفائف الصلب | مادة ورقة: | الألومنيوم والنحاس والنحاس والبرونز |
|---|---|---|---|
| عرض الورقة: | 300-1600 ملم | سمك ورقة: | 0.2-3 مم |
| سرعة القطع: | 120 ميجابكسل | معرف الملف: | 508 مم ، 610 مم |
| ملف OD: | 2000 ملم | وزن الملف: | 25 ت |
| عدد الحز: | 3 مللي متر 12 فتحة | دقة القطع: | + -0.10 ملم |
| الصناعات المطبقة: | الطاقة والتعدين، الاستخدام المنزلي، الفنادق، البيع بالتجزئة، المزارع، أعمال البناء ، محلات الملابس، | نقاط البيع الرئيسية: | دقة عالية وإنتاجية عالية وتكلفة منخفضة وسرعة عالية |
| خدمة ما بعد البيع: | الدعم عبر الإنترنت، التثبيت الميداني | بعد خدمة الضمان: | دعم فني للفيديو ، دعم عبر الإنترنت ، صيانة ميدانية |
| إبراز: | آلة خط حز لفائف الصلب 0.3 مم,آلة خط حز لفائف الفولاذ SS304,آلة قص لفائف عالية الدقة |
||

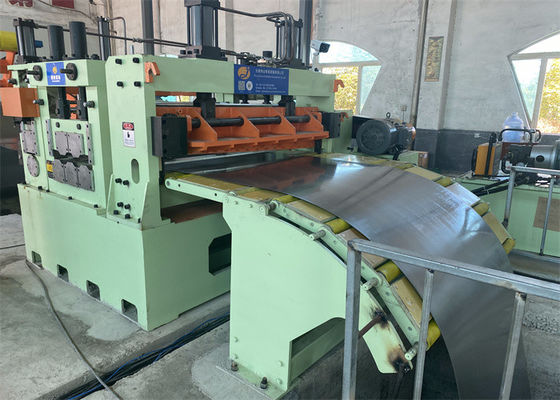

عالية الدقة SS 304 الصلب لفائف قطعة خط آلة(0.3-3 × 1600)
يجب أن يكون خط قطع لفائف الفولاذ المقاوم للصدأ عالي الدقة قويًا جدًا ودقيقًا جدًا.قوة ورقة الفولاذ المقاوم للصدأ أعلىقوة الجهد ≤550Mpa قوة الشد ≤780Mpa
ورقة الفولاذ المقاوم للصدأ هي الفولاذ عالي الجودة ، سطحها مشرق وسلس ، يجب أن تكون محمية بشكل جيد في عملية التقطيع ، سيتم تغطية جميع أدوات التوصيل بمطاط PU.
التكوين:
| الجزء | المواد، المعالجة، العلامة التجارية |
| العمود، المحور، الدوار | 42CrMo، HB250-275 |
| شفرة الشق | 42CrMoForging، HB280-300، سطح MF HRC50-55، طلاء الكروم الصلب، طلاء السطح |
| الإطار، القواعد | Q235-A,Q345 ((16Mn) لحام الألواح الفولاذية ، معالجة التسخين |
| جسد علبة التروس | Q345 لحام الألواح، المعالجة الحرارية، رمي الرمال، طلاء البرايمر |
| أجهزة التروس: | صلب 40Cr ، HB240-255 ، أسنان صلبة ، أسنان مطحونة |
| شرائح الـ Uncoiler Recoiler: | 55# الصلب الساطع، التشديد، طلاء الكروم الصلب والنظافة |
| مضخة هيدروليكية | المضخة المتغيرة |
| PLC | سيمنس S200 |
| محامل | HRB، ZWZ، SKF |
| أجزاء هوائية | الهجوم الجوي، SMC |
السمات
1. قوية جدا decoiler و coil فتح الصحافة رولر و peeler شفرة لوحة، للحفاظ على الملف الصلب بشكل ثابت في الوقت من شريط الصلب يتم سحبها، وإرسال رأس شريط في جهاز تغذية قرص.

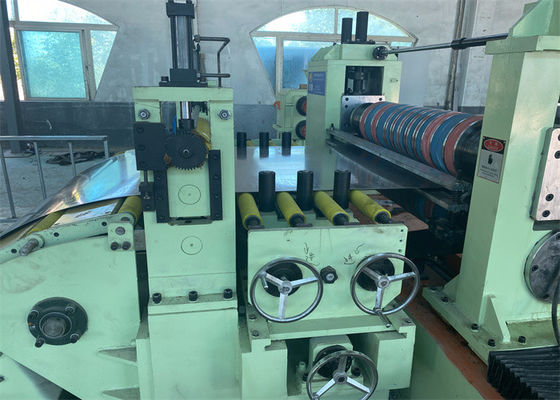

2.القطعة المقطعة: المقاعد والعمود والسكاكين أكبر وأقوى من القطعة المقطعة العادية. قوة محرك القيادة حوالي 50٪ أكثر من قطعة النموذج العادية.
3جميع أدوات التروس مغلفة بمطاط PU لتجنب الخدش على سطح صفيحة STS.

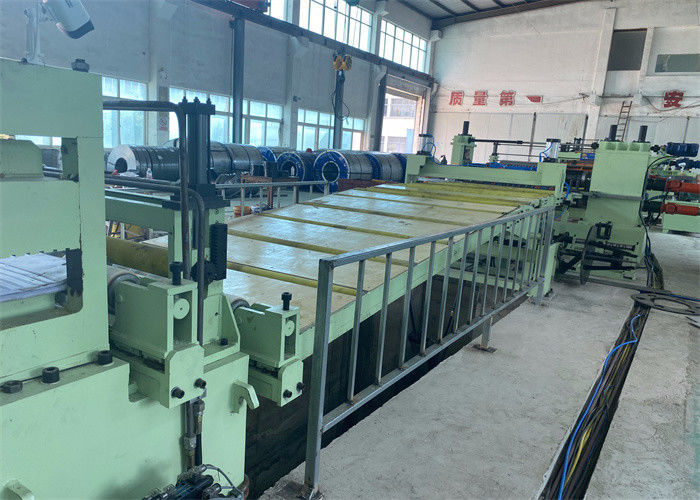

4.حلقة حفرة التجميع أطول وعميقة بما فيه الكفاية لضمان تراكم شريط الصلب
5وحدة توفير التوتر تمتلك كل من الدوال والصوف لتوفر التوتر المستقر القابل للتعديل للتراجع.
6.المركبة لديها منفصل فوق الذراع من نوع الإطار البوابة ، من الأعلى إلى شرائط الفصل المضغوطة
7سرعة القطع عادة ما تكون محدودة ضمن 80m / min.
8سكاكين القطع ستكون من مواد خاصة SKD11، H13K، SLD، الخ
9يجب أن يكون النظام الهيدروليكي، مثل الأسطوانات الهيدروليكية، الصمامات، قويا وأكثر متانة.
دقة القطع:
عملية التخطيط:
عربة تحضير الملفات، عربة تحميل الملفات، مكشوف بطاقة واحدة مع رولر الصحافة، قشّار رأس الملفات، مطعم الزعانف و 5 أدوات لتحديد المستوى المسبق، قشر، حلقة حفرة 1، دليل الجانب، شرير، ملفات الخردة،حلقة الحفرة 2، مشد وفرز قبل، بعد القطع ومركب الانحراف، ريكولر مع فاصل الذراع العلوية، عربة تفريغ الملف، (الدوران)
المعلمات:
| خط الشق 0.3 -3 X 1600 120mpm | المعلمات |
| الملفات الفولاذية القادمة | ID508mm، 610mm، OD2000mm، وزن الملف 25T |
| طوابير الأطفال المنتهية | ID508mm، OD2000mm، وزن الملف 25T max |
| عرض الملف الأم | 300-1600ملم |
| عرض لفائف الأطفال | 30 ملم -600 ملم |
| عدد قطع | 1 ملم × 30 فتحة؛ 3 ملم × 15 فتحة |
| المحركات الرئيسية | المقطعة 132 كيلوواط + المقطعة 160 كيلوواط |
| سكين قاطع | ID240 x OD360 x 15mm SKD11 HRC58-61 |
| قاطع الدوار | القضيب بدون خياطة |
| اختياري | أجهزة التبادل السريع، تفريغ الحاجز |
| سرعة التقطيع | 0-120mpm قابلة للتعديل |
| التكوين | سيمنز PLC، باركر درايف، ريكسروث صمامات |
| دقة القطع | عرض الشق ±0.1mm؛ الكامبر ±0.1mm/m؛ الحفرة 5% من السُمك؛ كوخ الارتداد <0.5mm |
