تفاصيل المنتج:
|
| اسم: | الفولاذ المقاوم للصدأ SUS304316L يطير قطع لطول الخط | مادة ورقة: | الفولاذ المقاوم للصدأ 304 ، ، 316 |
|---|---|---|---|
| سمك ورقة: | 0.3-2 مم | عرض الورقة: | 100-1000 ملم |
| معرف الملف: | 508 مم ، 610 مم | ملف OD: | 1800 ملم |
| وزن الملف: | 10 ت | سرعة الخط: | 60 ميجا بكسل |
| طول القطع: | 200-3300 ملم | أسلوب القطع: | مقص ذبابة دوارة |
| مستوي: | 6hi | إجمالي الطاقة: | 200 كيلو واط |
| مساحة الأرض: | 28 م × 8 م | اتجاه التغذية: | يقرر العميل |
| إبراز: | القص لطول الخط الروتاري,آلة القطع المعدنية SUS304,آلة القطع المعدنية 2 مم للطول |
||
الفولاذ المقاوم للصدأ SUS304316L الروتاري القص يطير قص لطول الخط 0.3-2 X 1000

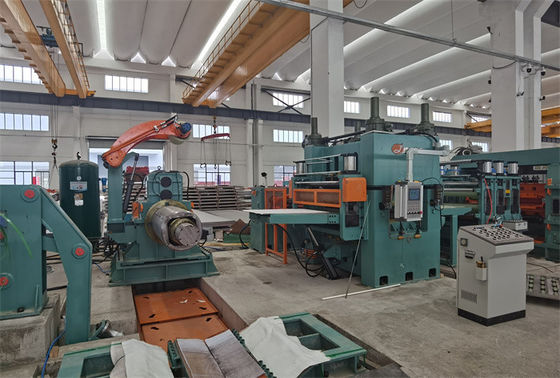

يتمثل خط القطع حسب الطول في جعل طولًا معينًا للصفائح الفولاذية المسطحة عن طريق التسوية والقطع حسب الطول ، وتتكون من آلة فك اللف ، ومستوي ، ومقص دوار ، ومكدس ، وما إلى ذلك مع وظائف مساعدة لتحميل الملف ، وقياس الطول ، وطلاء الفيلم ، وتسليم الألواح وإخراجها ،إلخ.
عملية العمل هي فك اللف ، التسوية بـ 19 بكرة 6hi ، قياس الطول ، قص الذبابة الدوارة ، تنتقل الألواح المقطوعة إلى المعبئ الأول حتى يصل عدد التراص إلى الرقم المحدد مسبقًا ، ثم يتم نقلها يدويًا إلى وحدة التكديس الثانية.أثناء انتقال الأوراق إلى وحدة التجميع الثانية ، قم بإخراج الأوراق على طاولة الرفع الأولى بواسطة طاولة اللف ، ثم تعود وحدة التجميع الأولى إلى حالة العمل.بهذه الطريقة ، يمكن أن يستمر قطع ملف فولاذي واحد بشكل مستمر.
عملية العمل تلقائية ، تعتمد التحكم المؤازر PLC و HMI. على شاشة اللمس ، يمكن تعيين أحجام الألواح ، عدد أجهزة الكمبيوتر ، حساب وزن الأوراق ، علاوة على ذلك ، لها وظائف: ضبط سرعة التغذية ، ضبط طول التغذية ، تعيين عدد التغذية ، التبادل بين يدوي وتلقائي ، بدء تلقائي ، إيقاف تلقائي ، إيقاف مؤقت ، عداد صفر ، زر fwd-rwd ، القص لأعلى ، إنذار الأعطال ، إلخ.
البكرات المطلية بالكروم ، بكرات PU ، المنفاخ ، إلخ ، تلعب دورًا في حماية سطح الصفيحة من الأذى.
باستثناء الخيوط اليدوية ، كل ذلك في العمل التلقائي.
حدود:
| إدخال المواد الخام والمنتج النهائي | |
| مواد خام | الفولاذ المقاوم للصدأ المدلفن على الساخن / البارد SUS304 ، 201 ، 316 |
| الملكية الميكانيكية | قوة الشد σb≤800Mpa ، σs≤550Mpa |
| سماكة | 0.2-2.0 مم |
| العرض 1 | من 00 مم إلى 1000 مم (الحد الأقصى) |
| ملف OD | ≤Φ1800 مم |
| معرف الملف | Φ508mm (تكبير إلى Φ610mm مع حشيات) |
| الوزن الأقصى | 10 طن ، 15 طن ، |
| طول الورقة | 200 - 3300 مم |
| طول التسامح | إل0= 1M ± 0.3 مم (سرعة موحدة) |
| إل0= 1 م ± 0.4 مم (تسارع / تباطؤ) | |
| تفاوت الطول القطري | إل1= 1M ± 0.5 مم |
| ارتفاع التراص | 650 مم كحد أقصى (دعامة خشبية بارتفاع 150 مم تقريبًا) |
| الحد الأقصى لوزن التراص | 5 أطنان |
| معلمات Flying CTL | ||
| 1 | السرعة الخطية | 0-60 م / دقيقة |
| 2 | سرعة الخيوط | 0-15 م / دقيقة |
| 3 | مزود الطاقة | 380V / 50Hz / 3PH |
| 4 | الطاقة المركبة | حوالي 200 كيلو واط |
| 5 | طريقة القطع المتقاطع | اثنين من السكاكين الدوارة تطير عداد القطع |
| يتم قياس طول الورقة ومطابقتها مع ضربات القطع. | ||
| 6 | طريقة التحكم | تحكم AC و CNC و PLC |
| 7 | محرك القيادة | أ.محرك فك اللفائف: AC 30KW ب.محرك التسوية: AC 75KW |
|
ج.محرك سيرفو المقصات: تيار متردد 90 كيلو واط |
||
تعبير:
| غرض | الكمية | |
| 1 | محطة التحميل | 1 |
| 2 | تحميل السيارة | 1 |
| 3 | مغزل واحد | 1 |

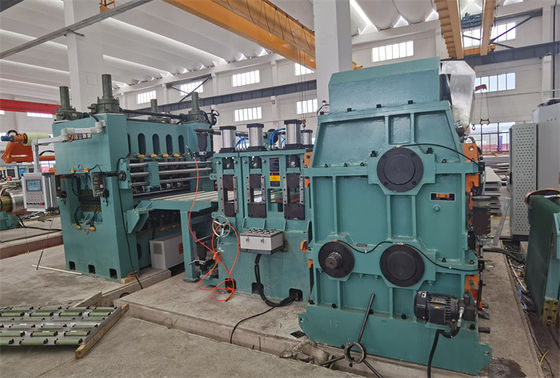

| 4 | آلة التسوية الدقيقة 6Hi (19 بكرة) | 1 |
| 5 | جهاز التغذية المؤازرة (يشمل جهاز التصفيح) | 1 |
| 6 | آلة قطع الذبابة الدوارة عالية السرعة | 1 |
| 7 | سير ناقل بثلاث مراحل | 1 |

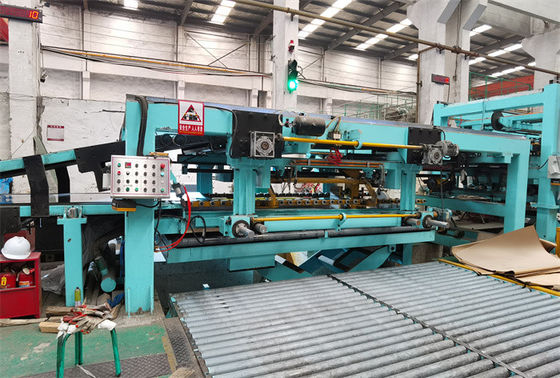

| 8 | 1شارعمكدس الألواح الأوتوماتيكي | 1 |
| 9 | 2اختصار الثانيالمعبئ التلقائي | 1 |
| 10 | النظام الهيدروليكي | 1 |
| 11 | نظام هوائي | 1 |
| 12 | نظام التشحيم | 1 |
| 13 | نظام كهربائي | 1 |
6 جهاز تسوية عالي الدقة:
