تفاصيل المنتج:
|
| الاسم: | قطع ذبابة القص الدوارة إلى خط الطول مع تشذيب الحواف | مادة ورقة: | الفولاذ المقاوم للصدأ 304،، 316، الفولاذ المقاوم للصدأ المرآة |
|---|---|---|---|
| سمك ورقة: | 0.3-3 مم | عرض الورقة: | 500-1650 ملم |
| معرف الملف: | 508 مم ، 610 مم | ملف OD: | 2000 ملم |
| وزن الملف: | 20 ت | سرعة القطع: | 180 قطعة في الدقيقة |
| طول القطع: | 200-3000-6000 ملم | أسلوب القطع: | القص الروتاري |
| مستوي: | 6 مرحبا بالدقة العالية | إجمالي الطاقة: | 480 كيلو واط |
| مساحة الأرض: | 35 م × 10 م | اتجاه التغذية: | يقرر العميل |
| إبراز: | قطع الطيران لطول الخط,حافة التقطيع طيران قطع إلى خط الطول,ss قطع الطيران إلى طول الخط,Edge Trimming Flying Cut To Length Line,ss Flying Cut To Length Line |
||

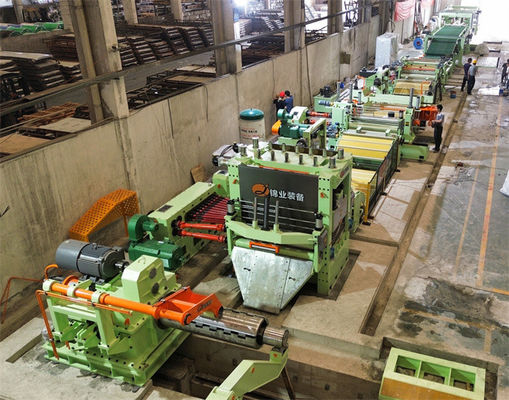

القطع الدوار للقماش الطائر إلى طول الخط مع حافة تقليم الفولاذ المقاوم للصدأ 0.3 - 3 X 1650
يحتوي خط القطع الدوار للشريحة من الفولاذ المقاوم للصدأ على وظيفة تقليص الحافة ، هنا التركيز على وصف تقليص الحافة ، تاركة أجزاء أخرى لإدخالها في منتجات أخرى ذات صلة.
القيادة هي محرك DC / AC، خفض السرعة وصندوق التروس الأسنان الصلبة.
| سرعة التقطيع | 0-80m/min |
| قطر العمود | Φ220mm×1700mm |
| سكين القرص | Φ330mm × Φ220mm × 10mm |
| قوة المحرك | AC75Kw |
| محامل | محمل NSK |
| قفل العمود | قفل المكسرات الهيدروليكية |
| عرض الحافة | 2-8 ملم لكل جانب |
| سرعة التلف | 0-100m/min |
| الحمولة القصوى للالتفاف | ماكس: 500 كجم |
| محرك القيادة | أجهزة AC4Kw x2 |
التكوين:
| لا، لا، لا | التكوين | كمية |

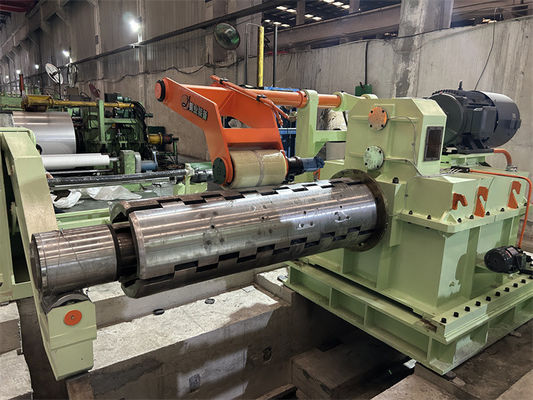

| 1 | حصان إعداد الملف | زوج واحد |
| 2 | عربة تحميل لفائف | 1 مجموعة |
| 3 | ذراع دعم إطلاق الملف | 1 مجموعة |
| 4 | إفتتاح الملف + رولر الملفات + ملف الورق | 1 مجموعة |

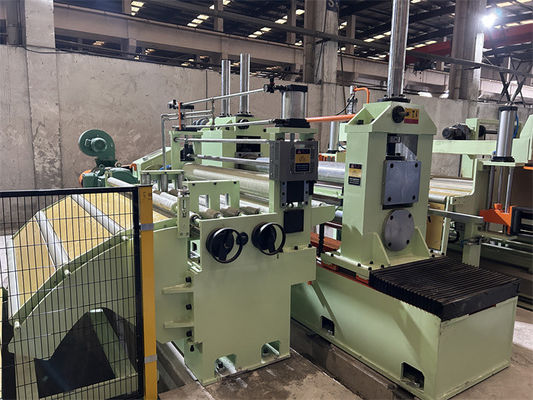

| 5 | مزدوج القضيب و 5 أدوات موازنة + مقص رأس الملف | 1 مجموعة |
| 6 | حلقة التدحرج المتسلسل1 | 1 مجموعة |
| 7 | دليل جانبي | 1 مجموعة |
| 8 | محطم الحواف | 1 مجموعة |
| 9 | محرك تثبيت الخردة | 1 مجموعة |
| 10 | حلقة التدحرج المتسلسل2 | 1 مجموعة |

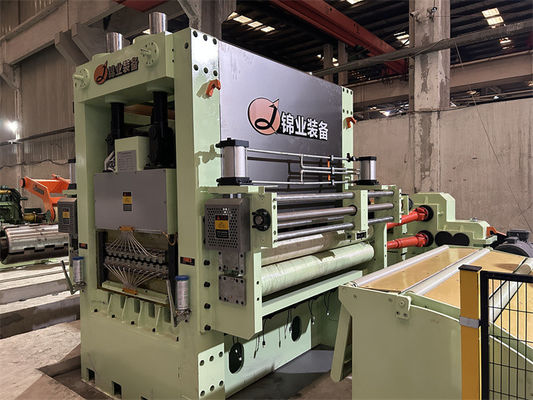

| 11 | 6هاي مستوى + عمل طلاء اللفائف | 1 مجموعة |
| 12 | فيلم ذو جانبيين / ملمع الورق الكهربائي الستاتي | 1 مجموعة |
| 13 | إمداد الخدمة | 1 مجموعة |
| 14 | مقص الطائر ((قص الدوار) | 1 مجموعة |
| 15 | حزمة نقل + سيارة قطعة النفايات | 1 مجموعة |
| 16 | طاولة التفتيش | 1 مجموعة |

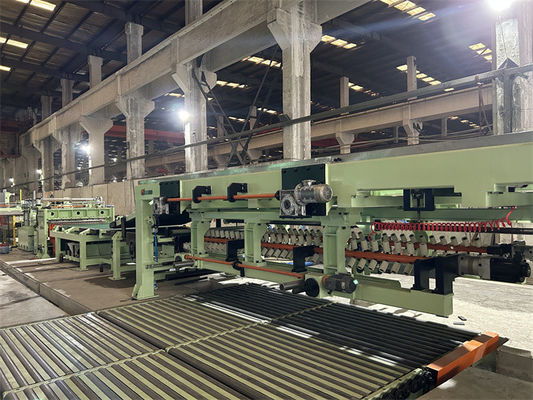

| 17 | أجهزة التراكم المزدوجة | 1 مجموعة |
| 18 | طاولات التدحرج | 2 مجموعات |
| 19 | نظام هيدروليكي | 1 مجموعة |
| 20 | نظام هوائي | 1 مجموعة |
| 21 | نظام التحكم الكهربائي | 1 مجموعة |
معايير الجهاز:
| لا، لا، لا | البند | المعلمات |
| 1 | سرعة القطع | طول الورقة ((ملم) أوقات القطع ((القطع/دقيقة) |
| 200ملم 180قطعة | ||
| 500ملم 160قطعة | ||
| 800ملم 100قطعة | ||
| 1500ملم 52قطعة | ||
| 2000ملم 40قطعة | ||
| 3000ملم 26قطعة | ||
| 4000ملم 20قطعة | ||
| 5000ملم 17قطعة | ||
| 2 | سرعة الخيوط | 0~15m/min |
| 3 | كمية القطع | 2000mm × 2.0mm ≤40pcs/min |
| 4 | مصدر الطاقة | 380V / 50Hz / 3Ph |
| 5 | الطاقة الكلية | ~ 480 كيلوواط |
| 6 | محركات القيادة | المكعب: AC37KW |
| 2+5 مستوى مسبق: AC 55KW | ||
| موازنة دقيقة: AC132KW | ||
| محطم الحافة: AC75kw | ||
| الطول المغذّي: AC15KW | ||
| قشر الذباب: AC132KW | ||
| محطة هيدروليكية: AC11KW | ||
| 7 | وضع التحكم | تحكم تردد التيار المتردد |
| 8 | كمية المشغلين | فني 1 شخص، عمال 2-3 شخص |
| 9 | مساحة الأرض | L68m × W11m |
