تفاصيل المنتج:
|
| الاسم: | قطع مؤازرة من صفائح الفولاذ المقاوم للصدأ لخط الطول | المواد: | الفولاذ المقاوم للصدأ 304، 316 |
|---|---|---|---|
| سمك ورقة: | 0.3-3 مم | عرض الورقة: | 500-1650 ملم |
| طول الورقة: | 500-6000 ملم | سرعة القطع: | 30 قطعة/دقيقة × 2 متر |
| معرف الملف: | 508 ملم | وزن الملف: | 20 ت |
| طول التسامح: | +/- 0.5 ملم | التسطيح: | 1 مم / م 2 |
| أجهزة التجميع: | مزدوج | قطع: | محرك سيرفو |
| مستوي: | 6 عالية | Uncoiler: | الهيدروليكية واحدة الماندرال |
| إبراز: | ss قطع إلى طول خط آلة,قطعة الصفحة إلى طول آلة خط,5000 ملم قطع إلى طول خط آلة,sheet cut to length line machine,5000mm cut to length line machine |
||

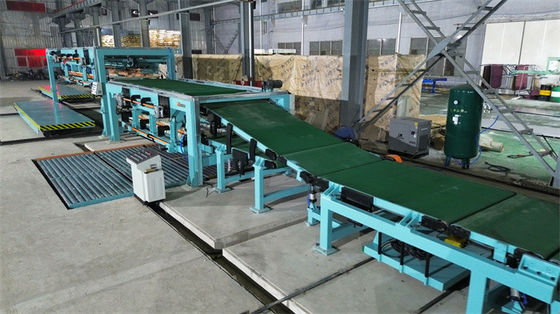

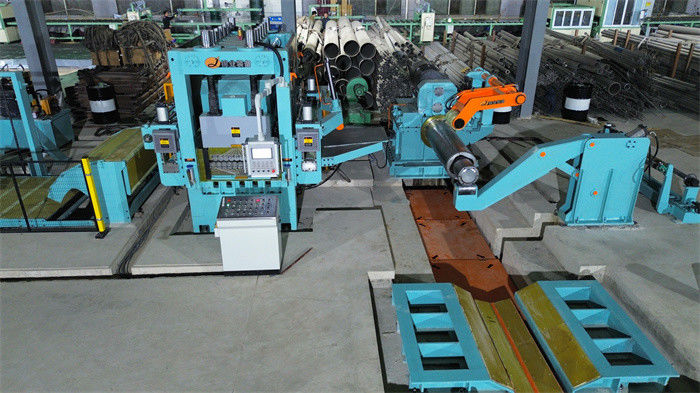

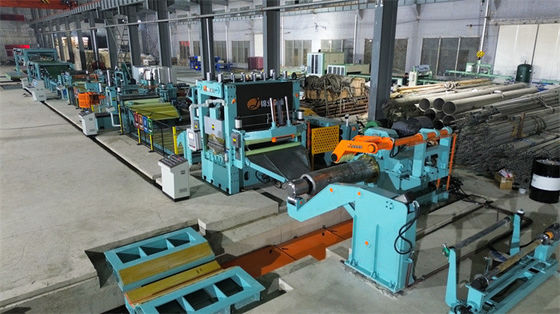

صفيحة الفولاذ المقاوم للصدأ قطع سيرفو إلى طول خط مع حافة تقليم
خط القطع إلى الطول هو خط إنتاج لقطع لفائف الفولاذ إلى الطول بعد التفريغ والتسوية ، يتكون من لفاف ، موازنة ، تغذية طول NC ، قشر خدمة عالية السرعة ،مزدوج التراكم، الخ. بعد تفكيك ، الصفحة الفولاذية تمر من خلال 6 مستوى عالية ، أجهزة التحكم في المستشعر حلقة ، طول طعام قياس الطول الصفحة وأجهزة التحكم قشر لقطع الصفحة إلى طول محددالحزام النقل يقدم ورقة قطع إلى أول مُركب الطاولة مقص ينخفض تلقائيًا مع ارتفاع الأوراق المتراكمة على الطاولةعندما تصل الأوراق إلى الكمية المحددة، اضغط على الزر على لوحة لتحويل نقل ورقة إلى المكدس الثاني. اضغط على الزر للسماح أول طاولة مقص لأسفل إلى أسفل،ثم طاولة التدحرج الخروج تسليم الأوراق إلى جانب العملية بهذه الطريقة، قطع لفائف الفولاذ واحد هو مستمر دون توقف.
التكوين
| لا، لا، لا | التكوين | كمية |
| 1 | حصان إعداد الملف | زوج واحد |
| 2 | عربة تحميل لفائف | 1 مجموعة |
| 4 | إفتتاح الملف + رولر الملفات + ملف الورق | 1 مجموعة |
| 5 | 6هاي مستوى + عمل طلاء اللفائف | 1 مجموعة |
| 6 | حلقة التدحرج المتسلسل1 | 1 مجموعة |
| 7 | دليل جانبي | 1 مجموعة |
| 8 | إمداد NC سيرفو | |
| 9 | فيلم ذو جانبيين / ملمع الورق الكهربائي الستاتي | |
| 10 | مقطوعة الخدمة | 1 مجموعة |
| 11 | حزمة نقل + سيارة قطعة النفايات | 1 مجموعة |
| 11 | أجهزة التراكم المزدوجة | 1 مجموعة |
| 12 | طاولات التدحرج | 1 مجموعة |
| 13 | نظام هيدروليكي | 1 مجموعة |
| 14 | نظام هوائي | 1 مجموعة |
| 15 | نظام التحكم الكهربائي | 1 مجموعة |
المعلمات
0.4-3 x 1600 حبل الحد الأقصى للطول
مواد الدخول:
| لا، لا، لا | البند | المعلمات |
| 1 | المواد | الصلب HR،CR،GI |
| الفولاذ المقاوم للصدأ أقل من 1.5 ملم | ||
| 2 | سمك لوحة الملف | 0.4-3.0ملم |
| 3 | عرض لوحة الملف | 300-1600ملم |
| 4 | القطر الخارجي للملف | ≤ Φ2000mm |
| 5 | القطر الداخلي للملف | Φ508mm Φ610mm |
| 6 | وزن الملف الكلي | 25T |
| 7 | الخصائص الميكانيكية | فولاذ خفيف |
| قوة الجهد σb≤350N/mm2 قوة السحب σs≤550N/mm2 | ||
| قوة الجهد σb≤510N/mm2 قوة الشد σs≤780N/mm2 |
أداء الجهاز:
| لا، لا، لا | البند | المعلمات | |
| 1 | طول القطع |
ستاكر1، 300-3000ملم/ الـ stacker2، 400-6000mm |
|
| 2 | معدل تحمل طول القطع | L=2m≤±0.3mm(2.0mm) | |
| 3 | معدل التسامح بين طول الشاشة | L=2m≤±0.5mm(2.0mm) | |
| 4 | دقة التسوية | ≤±1.2mm/m2 | |
| 5 | ارتفاع التراص | تشمل خشب وسادة 700 مليمتر، 5T أقصى. | |
| 6 | .القطع البذور | سمك ≤1 ، 0mm ، ≤0 ، 03mm | |
| أعلى من 1 ، 0 ملم ، الحفر ≤ 3 ٪ من سمك | |||
| 7 | دقة التراص | الانحراف بين الطبقات: ≤1.0mm في العرض ، ≤1.5mm في الطول | |
| الانحراف في ارتفاع التراص <3 ملم لارتفاع 500 ملم | |||
| 8 | سرعة القطع | 0-60m/min | |
| طول الورقة ((ملم) | أوقات القطع ((القطع/دقيقة) | ||
| 1000ملم | خمسون قطعة | ||
| 2000ملم | 30 قطعة | ||
| 3000ملم | 20 قطعة | ||
| 4000ملم | 15 قطعة | ||
| 6000ملم | عشرة قطع | ||
| 9 | الطاقة الكلية | حوالي 240 كيلوواط |
