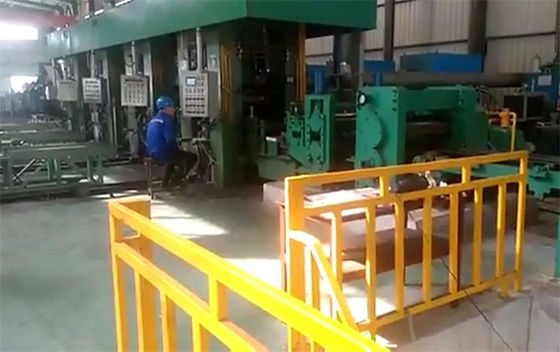

AGC AFC APC خط درفلة على البارد جنبا إلى جنب مع CPC Uncoiling
Product Details
مطحنة الدرفلة على البارد الترادفي APC
,مطحنة الدرفلة على البارد AFC
,مطحنة الدرفلة AGC مع فك CPC

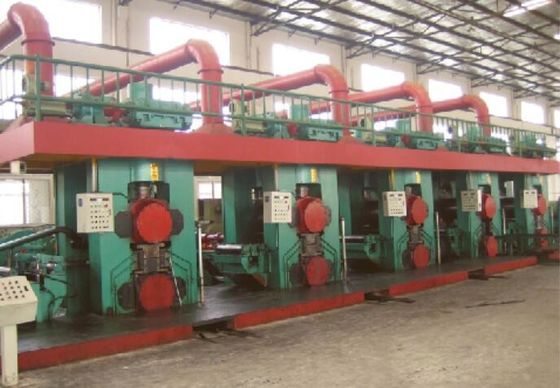

AGC / AFC / APC خط مطحنة الدرفلة على البارد الترادفي مع فك CPC
تعبير:
- التمدد الهيدروليكي Uncoiler مجموعة واحدة
- جهاز تمليس بلفتين ، جهاز تقويم بخمس أسطوانات ، مجموعة واحدة
- جهاز اللحام والقطع مجموعة واحدة
- حلقة لولبية من النوع الأرضي مجموعة واحدة
- منصة معالجة الدخول مجموعة واحدة
- المطحنة الرئيسية: ست مجموعات 4Hi مطحنة باردة
- مقياس سمك ست مجموعات
- متر التوتر خمس مجموعات
- الخروج من منصة المعالجة مجموعة واحدة
- وحدة إعادة لف التمدد الهيدروليكي: مجموعة واحدة
- مربع التشغيل المحلي: ست مجموعات
- وحدة تشغيل مركزية مجموعة واحدة
- المحطة الهيدروليكية: ثلاث مجموعات
- محطة زيت رقيق مجموعتان
- نظام التبريد Emuslfied مجموعة واحدة
تدفق:
عربة التحميل الهيدروليكي ← آلة فك التمدد الهيدروليكي ← آلة التسوية ذات الخمس أسطوانات ← منصة اللحام والقطع ← منصة معالجة المدخلات ← المطحنة الرئيسية (6 مجموعات 750 4Hi مطحنة باردة) ← منصة معالجة الإخراج ← إعادة لف التمدد الهيدروليكي ← عربة تفريغ هيدروليكية
المعلمات:
| مواد الشريط المعدني: |
|
الكربون الصلب (Q195 ، Q235،08AL) |
| HRPO ، HR الأسود الصلب ، |
| بعد التلدين الوسيط |
| معرف الملف: 508 ملم ; |
| OD للملف: بحد أقصى 1800 مم |
| وزن الملف: بحد أقصى 12000 كجم |
| سمك الشريط: 2-3 مم ; |
| عرض الشريط: 550-750 مم ; |
| مواصفات المنتج النهائي: |
| معرف الملف: 508 ملم ; |
| OD للملف: بحد أقصى 1800 مم |
| وزن الملف: بحد أقصى 12000 كجم ( |
| سمك الشريط النهائي: 0.25 - 0.8 مم ; |
| عرض الشريط: 550-750 مم ; |
| دقة المنتج النهائي: |
| فرق السماكة في الاتجاه الطولي (في التدحرج المستقر): |
| < ± 0.005 مم (د <0.5 مم) < ± 0.6٪ (أكثر من 0.5 مم) |
| معلمات الآلة: |
| قوة اللف القصوى: 7000KN ; |
| أقصى سرعة للخط: 360 م / دقيقة ; |
| سرعة الخيوط: 20 م / دقيقة ; |
| تخفيض السماكة: |
| حد أقصى يصل إلى 90٪ تخفيض سمك (يختلف حسب خصائص الشريط الفولاذي) |
| توتر الارتداد: 70 كيلو نيوتن |
| محرك إعادة اللف: 430KW DC |
| قطر بكرة العمل φ210mm - 200mm |
| قطر الأسطوانة الاحتياطية φ650-620mm ; |
| قسم أعمدة المطحنة: 350 × 450 مم |
| أسطواني احتياطية: FCD72104380 |
| قطر مغزل حل اللف: 508mm |
| قطر مغزل الارتداد: 508 مللي متر |
| أقصى فجوة فتح بين بكرات العمل: 70 مم |
| الضغط الهيدروليكي النظامي للأسطوانة الهيدروليكية للضغط: 25 ميجا باسكال |
| الضغط الهيدروليكي لثني الأسطوانة ، نقل الأسطوانة الوسطى ، التوازن ، الدفع الجانبي: 21Mpa |
| الضغط الهيدروليكي العادي: 10Mpa ; |
| محرك الارتداد: 430KW ; |
| محرك المطحنة الرئيسية: 700 كيلو واط × 6 |
تحكم AGC:
يتكون نظام التحكم الأوتوماتيكي في السماكة من مقياس سمك ، وخزانة تحكم كهربائية ، ومشغل لتصحيح انحراف السماكة.يقيس مقياس السماكة بشكل مستمر سمك الشريط ، وعرض جانب واحد وتسجيل انحراف السماكة ، وإشارة انحراف سمك المدخلات الجانبية الأخرى للتحكم الكهربائي.تتعامل خزانة التحكم مع إشارة فرق السماكة ، وتعطي أمرًا للمشغل لتصحيح السماكة ، ويقوم المشغل بضبط الضغط لأسفل للمطحنة لتغيير فجوة الأسطوانة بواسطة المحرك أو الأسطوانات الهيدروليكية ، أو ضبط شد الارتداد عن طريق تغيير تيار حديد التسليح ، وبالتالي يتم تصحيح سمك الشريط.معادلة الزنبرك ومنحنى الاستطالة المرن لتحقيق التحكم في السماكة.
أوضاع التحكم في AGC:
- التحكم في كل فجوة جانبية: للتحكم في فجوة كل أسطوانة جانبية ، لتصنيع الأسطوانة وكل أسطوانة هيدروليكية AGC
- تحكم قوة التدحرج في كل جانب: للتحكم في قوة التدحرج الجانبية لتحديد الأسطوانة.
- متوسط التحكم في الفجوة: للتحكم في متوسط الفجوة لتدوير نموذج الموضع.
- التحكم في الميل: للتحكم في ميل الفجوة من الجانبين ، لضبط تسطيح الورقة وانحرافها.
- التحكم الكامل في قوة التدحرج: للتحكم في قوة التدحرج الكلية في نموذج قوة التدحرج.
- في وضع التحكم الفعال في الفجوة ، يتم تنشيط جهاز التحكم في ميل الفجوة لضمان وجود فجوة بين الجانبين على حد سواء ، في وضع التحكم الفعال في قوة التدحرج ، يتم تنشيط وحدة التحكم في فرق قوة التدحرج لضمان قوة التدحرج من الجانبين.متوسط التحكم في الفجوة هو وضع التحكم الافتراضي لتحقيق التبديل غير المؤثر بين النماذج المختلفة عن طريق تحديد القيمة الحالية واتباع المنحدر.
