آلة خطوط حز لفائف الصلب فائقة السرعة SUS 3 × 1600 3 مم

آلة خطوط حز لفائف الصلب فائقة السرعة SUS 3 × 1600 3 مم
Basic Properties
country of origin
وشى ، الصين
Brand Name
Jinye
PRODUCT MODEL
SUS-3 × 1600
Trading Properties
MOQ
1 مجموعة
period for dispatch
120-150 يومًا
payment method
تي / ت
Supply Capacity
10 مجموعات في السنة

Product Details

إبراز:

خطوط حز لفائف الصلب الدقيقة SUS

,

خطوط حز لفائف دقيقة 3 × 1600

,

خطوط حز لفائف دقيقة 3 مم

Name: آلة خطوط حز لفائف الصلب فائقة السرعة الدقة
Metal Sheet: لفائف الصلب SUS
Metal Thickness: 0.3-3 مم
Coil Width: 600 - 1600 ملم
Coil Weight: 15 ت ، 20 ت
Number Of Slitting: 30 شرائط كحد أقصى
Slitter Arbor: 240 ملم
Recoiler: 508 ملم
Total Power: 450 كيلو واط
Line Speed: 200 م / دقيقة
Special Function: تقشير الورق ، طلاء الفيلم
Slitting Tools: سكين ، فاصل ، فاصل
Product Brief
آلة خطوط شق لفائف الصلب فائقة السرعة SUS بدقة 3 × 1600 عملية: سرج الملف ، تحميل الملف - - فك المغزل المزدوج - - تغذية رأس الملف ، الضغط والتجريف - - تغذية قرصية مزدوجة الأسطوانة ، مسطح بخمس بكرات - - القطع النهائي - طاولة بكرة ناقل الحركة - الدليل الجانبي ---- شق القرص —— لف الخردة —— مجمع الفتحات —...
Product Description

آلة خطوط شق لفائف الصلب فائقة السرعة SUS بدقة 3 × 1600



عملية:

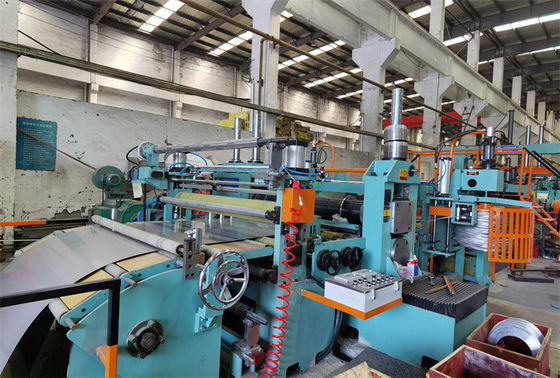

سرج الملف ، تحميل الملف - - فك المغزل المزدوج - - تغذية رأس الملف ، الضغط والتجريف - - تغذية قرصية مزدوجة الأسطوانة ، مسطح بخمس بكرات - - القطع النهائي - طاولة بكرة ناقل الحركة - الدليل الجانبي ---- شق القرص —— لف الخردة —— مجمع الفتحات —— فاصل أولي / شداد / قص ما بعد / بكرة قياس الطول —— ضغط الملفات وفاصل / إعادة لف الملفات —— تفريغ الملفات —— التحكم الهيدروليكي —— تحكم كهربائي



حدود:

  الوصف والمواصفات
مواد خام

AISI 409 و AISI 430 و AISI 201 و AISI 304 و AISI 310 و AISI 316 و AISI 321 و AISI 904 و AISI 2205 وغيرها

قوة الشد σب≤800 نيوتن / مم2، قوة الخضوع ≤450N / مم2

0.3-3.0 x 300-1600mm x 15T لفائف

منتج منتهي

سمك 3 مم ، بحد أقصى 12 شريطًا ؛≤1.5 مم ، 30 شرائط كحد أقصى

الحد الأدنى للعرض 30 مم ، Φ508 مم ، Φ1600 مم ،

القطر الداخلي Φ508mm ، القطر الخارجي Φ1600mm ، الوزن الأقصى 15T

آلة الحز

الحز النشط أو السحب ، محرك DC

سرعة الحز: 200m / min بحد أقصى.سرعة الخيوط: 0-15 م / دقيقة

إجمالي 450 كيلو وات ، مساحة الأرض 30 م × 10 م

دقة القطع

عرض شق التسامح ≦ 0.10mm ،

حدبة شق ≦ 0.5 مم / م للشريط الأعرض من 300 مم ، ≦ 1.0 مم / م للشريط <300 مم

نتوءات شق 0.05 مم

نكص مذهل ≦ ± 0.5 مم

الارتداد turriform ≦ ± 2.0mm



تعبير

  الشخصيات والمعلمات
سيارات لفائف فتى اللحام ، سرج V ، دليل أربعة أعمدة ، هيدروليكي من أعلى إلى أسفل ، محرك سير

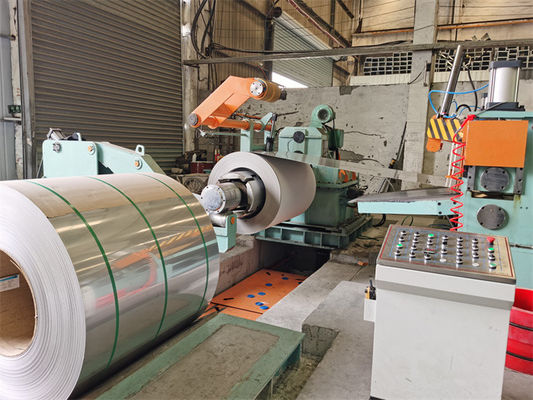

Uncoiler شياق مذهل ذو أسنان التمدد الفردي ، ناقل حركة تروس محرك التيار المتردد ، يزيل التوتر الخلفي ، محاذاة مركزية هيدروليكية ، تقشير الورق
فتاحة رأس الملف لفة snubber ، استقامة لفة ولوحة التجريف
بريلفيلر بكرات قرصية مزدوجة و 2 على 3 مستوي لتسوية لوحة الملف ، ومقص هيدروليكي
حلقة حفرة توجد حفرة واحدة بعد المسبق وقبل التقطيع ، والحفرة الأخرى بعد التقطيع وقبل الشد ، لمزامنة الشريط الفولاذي
دليل جانبي لضمان وجود شريط فولاذي في وسط الخط قبل التقطيع
المشقق العرش المزدوجة ، الضبط العلوي من الأعلى للأسفل ، مفاصل المحرك وعلبة التروس العالمية ، تحتاج إلى سكين قرصي ، فواصل ، مطاط PU ، أدوات ألواح شريط الباكليت.
اللفاف الخردة لفات مزدوجة في أذن الخط ، إما أفقيًا أو رأسيًا ، يتم التحكم في تردد التيار المتردد ، مع طاولة فحص الشرائط وأسطوانة الضغط
الموتر شعرت بضغط الضغط ، ترميز الأسطوانة المنحرفة
فواصل فواصل مرتين قبل الشد ، إطار فاصل ضغط هيدروليكي على جهاز إعادة اللف

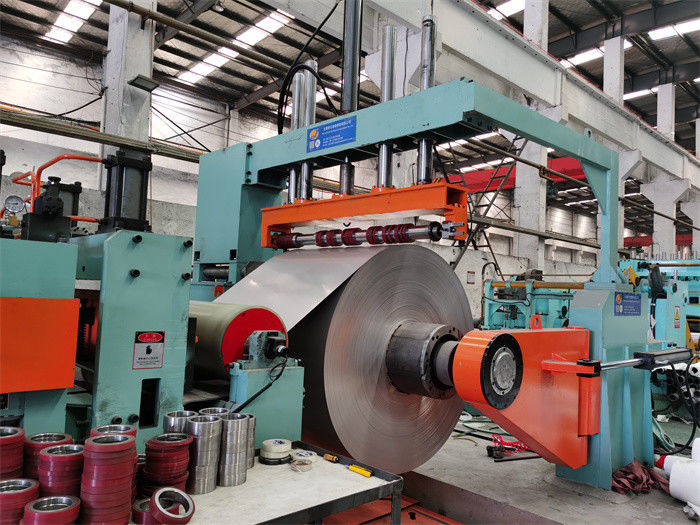

Recoiler مغزل الارتداد الهيدروليكي ، محرك المحرك وعلبة التروس ، دافع الملفات الهيدروليكية ، دعم الباب المتأرجح



خياري:

مشقق مزدوجللتغيير السريع: كل آلة تقطيع قابلة للحركة ويمكن أن تتبادل مع بعضها البعض بسرعة.يتكون آلة التقطيع من حامل ثابت ، حامل متحرك ، عمود سكاكين مزدوج ، آلية ضغط العمود العلوي لأسفل ، إلخ. الحامل المتحرك في جانب التشغيل ، يسير على القضبان الخطية للسماح للمشغل بتغيير السكاكين. يتحرك الاثنان بالعرض على القضبان من الموقع عبر الإنترنت لتبادل المنصة أو من النظام الأساسي إلى الإنترنت ، تتحرك المنصة طوليًا لتبادل موضعين.

أدوات الحز:

السكين: D350 × d220 × T15mm ، H13K ، HRC59-62

الفاصل: Φ200 × Φ100 × 3mm ، 65Mn معالجة التبريد

نايلون منفصل: Φ140 × Φ100
