تفاصيل المنتج:
|
| اسم: | آلة مطحنة أنابيب الصلب المستطيلة المربعة | إدخال: | فولاذ منخفض الكربون ، شرائط فولاذية منخفضة السبائك |
|---|---|---|---|
| انتاج |: | 80x80 - 200x200mm مواسير مربعة | إنتاج السرعة: | 10-50 م / دقيقة |
| مساحة الأرض: | 120 م × 10 م | لحام HF: | الحالة الصلبة 500 كيلو واط |
| قطع: | منشار يطير | الأدوات: | بكرات Cr12 |
| تكنولوجيا التشكيل: | مباشرة إلى المربع | رمح الأسطوانة: | أفقي 150 ملم |
| إبراز: | آلة تصنيع أنابيب المتفجرات من مخلفات الحرب 50 م / دقيقة,آلة تصنيع أنابيب المتفجرات من مخلفات الحرب 10 م / دقيقة,آلة مطحنة أنابيب الصلب المستطيلة |
||

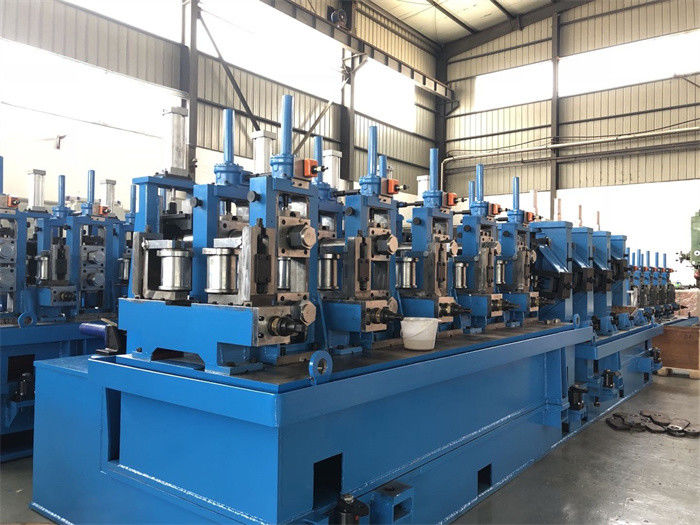

آلة مطحنة أنابيب الصلب المستطيلة المربعة مباشرة إلى المربع
تكنولوجيا التشكيل "مباشرة إلى المربع"
قم بلف شريط الصلب مباشرة وتشكيله في مربع ومستطيل ، ثم قم بلحامها ثم رأس الأتراك للحصول على الأنابيب النهائية.يمكن لمجموعة واحدة كاملة من البكرات المدمجة أن تصنع جميع الأنابيب المربعة والمستطيلة ، وهي اقتصادية وعملية.تأخذ عملية التشكيل بالدلفنة أنابيب مربعة أو مستطيلة كحزمة واحدة من الملامح بين بعضها البعض يتم ضبطها تلقائيًا بواسطة مجموعة واحدة من البكرات المدمجة.
مباشرة إلى مزايا Square:
خط إنتاج الأنابيب المربعة 200 × 200:
| تعبير | ترتيب | المعلمات |
| Uncoiler | التمدد الهيدروليكي ، لفة الجر | 1.5-6 × 320-800 مم ID508 ، OD2000 15T |
| قرصة التغذية ، فرد | لفات قرصة مزدوجة ، 5 بكرات لفرد الشعر | Φ183 * 900mm لفة قرصة ، لفات تقويم Φ120 * 900mm |
| القص واللحام | القص الهيدروليكي ، اللحام المحمي بغاز ثاني أكسيد الكربون | شفرات H13 ، دورة 6 × 800 مم 4 دقائق كحد أقصى. |
| مجمع حلزوني أفقي | قرصة التغذية للداخل والخروج السلبي | φ8m تغذية 160 م / دقيقة ، 90KW |

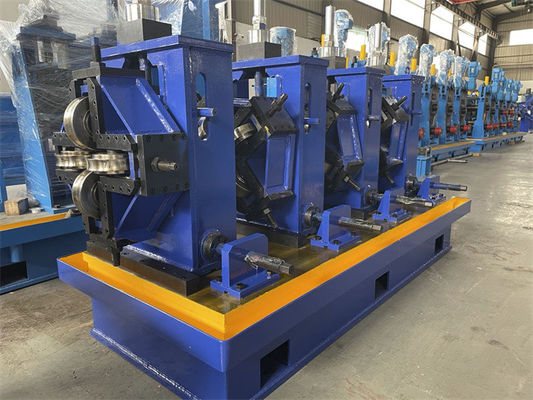

| آلة تشكيل | تشكيل الانهيار وتشكيل الزعانف | 7 مجموعات لفات أفقية ، 2 لفات عمودية 160KW |
| اللحام والتبريد | دليل التماس ، ضغط اللحام HF ، إزالة الأزيز ، التبريد | دليل طبقات الأتراك ، آلة لحام الحالة الصلبة 500 كيلو وات ، ضغط 5 لفات ، كشط نتوءات 2 قطعة ، خزان تبريد 6 أمتار |
| آلة التحجيم | رئيس الأتراك | 1 لفة عمودية ، 4 لفات أفقية و 4 مجموعات رأس تركس ، 160 كيلو وات |
| منشار قطع يطير | الطحن المداري | شفرات مزدوجة تحكم NC ، محركات سيرفو Inovance AC 65KW |
| جدول لفة الإخراج | انتقال السلسلة | 20 م |
| مكدس أوتوماتيكي ومعبئ | اختياري | |
| إجمالي الطاقة | 1200 كيلو واط |
مواصفات آلات أنابيب المتفجرات من مخلفات الحرب:
| نموذج | حجم الأنبوب | لحام HF (KW) | قوة المحرك (KW) | السرعة (م / دقيقة) |
| Ф مم × مم | ||||
| HG16 | Ф (7-20) × (0.2-0.5) | 60 | 22 | 80-140 |
| HG25 | Ф (8-32) × (0.35-1.3) | 100 | 45 | 70-130 |
| HG32 | Ф (15-50) × (0.6-2.0) | 150 | 110 | 60-120 |
| HG50 | Ф (20-63) × (0.8-2.5) | 200 | 160 | 50-100 |
| HG63 | Ф (20-76) × (0.8-3.0) | 250 | 200 | 30-90 |
| HG76 | Ф (25-80) × (1.2-4.0) | 300 | 110 × 2 | 30-80 |
| HG89 | Ф (32-102) × (1.5-4.5) | 300 | 132 × 2 | 30-80 |
| HG114 | Ф (38-127) × (1.5-4.5) | 300 | 160 × 2 | 30-70 |
| HG125 | Ф (50-165) × (2.0-5.0) | 400 | 185 × 2 | 20-60 |
| HG165 | Ф (76-165) × (2.0-6.0) | 600 | 200 × 2 | 15-50 |
تكوين النظام الكهربائي لمطحنة الأنابيب
