تفاصيل المنتج:
|
| اسم المنتج: | 6 قطع مؤازرة عالية المستوى لخط الطول مع أداة تشذيب الحواف ومكدسات مزدوجة | المواد: | HR CR غطاء الورق لفائف ورق الفولاذ المقاوم للصدأ |
|---|---|---|---|
| طول قطع: | 300 -3000-6000 ملم | قطع التردد: | 50-55 مرة/دقيقة |
| محرك القطع: | قطع سريع للدوافع | سرعة القطع: | 2 م، 30 قطعة |
| مستوي: | مرحباً | أداة تشذيب الحواف: | شق القرص و طوافة الخردة العمودية |
| التراص: | أجهزة التراكم المزدوجة | ورق ، فيلم: | الورق ، طلاء الأفلام |
| إبراز: | آلة قطع المعدن على طول,آلة قطع المعادن لطول الآلة,آلة قطع المعدن المستدامة على طول,metal cut to length machine,durable metal cut to length machine |
||

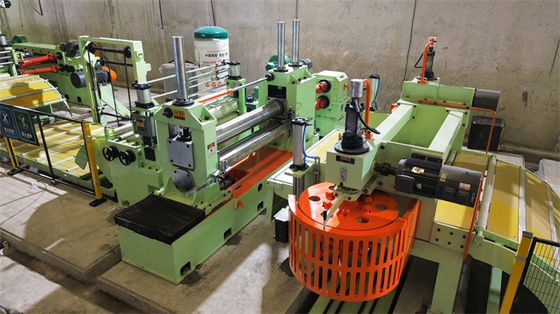

6 Hi Leveler Servo قطع إلى خط الطول مع الحافة Trimmer ومجموعات مزدوجة
خط قطع شركةنا عالي السرعة للصلب المقاوم للصدأ هو شعبية كبيرة في سوق معالجة صفائح الصلب المقاوم للصدأ. خط الإنتاج بأكمله لديه دقة عالية المعالجة،التشغيل التلقائي بالكاملوتشمل الوحدات الرئيسية للخط بأكمله وظيفة تغذية مكافحة التوتر في المكبس، وآلة تسوية 6Hi، (آلة قطع الحافة) ،آلة التغذية ذات الطول 9 أدوات، آلة القطع الخدمية، المكعبات المزدوجة، الخ طول الأوراق هو أكثر من 300mm، مع أقصى طول من 3000mm، 4000mm، و 6000mm المتاحة.سرعة الإنتاج هي 45 ورقة / دقيقة x 1m لوح، و 30 ورقة / دقيقة x 2m لوح.
ألواح الفولاذ المقاوم للصدأ لها سطح ناعم، ومرونة عالية، وصلابة عالية، وقوة ميكانيكية عالية، ومقاومة للتآكل، ومجموعة واسعة من التطبيقات.يتم تصنيف ألواح الفولاذ المقاوم للصدأ بشكل رئيسي 200 سلسلة، سلسلة 300، و 400 سلسلة، مع متطلبات أعلى لعملية القطع، مثل السطوح، والسلاسة، ودقة الطول، وتوحيد المواد.
التكوين:
| لا، لا، لا | التكوين | كمية |
1 | حصان إعداد الملف | زوج واحد |
2 | عربة تحميل لفائف | 1 مجموعة |
3 | ذراع دعم إطلاق الملف | 1 مجموعة |

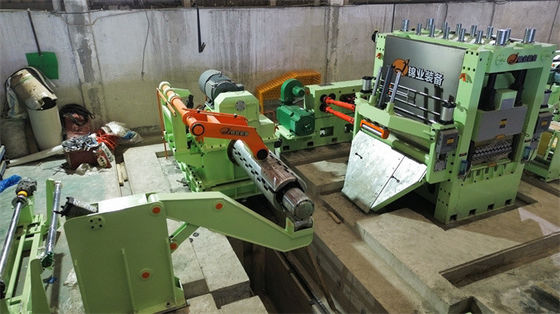

4 | إفتتاح الملف + رولر الملفات + ملف الورق | 1 مجموعة |
5 | 6هاي مستوى + عمل طلاء اللفائف | 1 مجموعة |
6 | حلقة التدحرج المتدحرجة، دليل الجانبي، محطم الحواف، محول الخردة | 1 مجموعة |
7 | دليل جانبي | 1 مجموعة |
8 | إمداد NC سيرفو | 1 مجموعة |
9 | فيلم ذو جانبيين / ملمع الورق الكهربائي الستاتي | 1 مجموعة |
10 | مقطوعة الخدمة | 1 مجموعة |
11 | حزمة نقل + سيارة قطعة النفايات | 1 مجموعة |
12 | أجهزة التراكم المزدوجة | 2 مجموعات |
13 | طاولات التدحرج | 2 مجموعات |
14 | نظام هيدروليكي | 1 مجموعة |
15 | نظام هوائي | 1 مجموعة |
16 | نظام التحكم الكهربائي | 1 مجموعة |
الشخصيات:
1في تصميم وتصنيع خط الإنتاج، مع الأخذ بعين الاعتبار حماية سطح اللوحة.جميعها توفر حماية جيدة لسطح اللوحة.

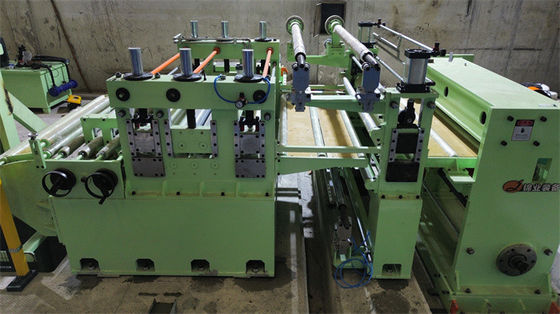

26. آلة التسوية العالية: يمكن أن يتم إمالة مقعد محمل للوصلة التسوية بالتزامن مع ضبط انحناء لوصلة التسوية.الاتصال بين قاعدة الدوار الداعم والشعاعين العلوي والسفلي يتبنى اتصال كرويأثناء ضبط عجلة الدعم ، يمكن أن يتم محاذاة بحرية لضمان أن عجلة الدعم والعجلة الوسطى في اتصال خطي ، مما يؤدي إلى حماية عجلة العمل.
3إمداد الطول: مجهز بجهاز تحديد الموقع الثانوي (تحكم حلقة مغلقة بالكامل) ، والذي يمكن أن يمنع بشكل فعال تأثير الضغط والتسوية على أبعاد المادة ،جعل أبعاد القطع أكثر دقةوهي تتكون من مجموعتين من أدوات التشغيل ذات الطول الثابت، مع هيكل التشغيل الخمس في الوسط، مما يضمن تغذية دقيقة دون انزلاق.
4- آلة القص الخدمية: مدفوعة بمحرك الخدمة، مع سرعة قص سريعة.يمكن تعديل الفجوة بين شفرات المقص بسرعة بواسطة محرك سيرفو من خلال واجهة الإنسان والآلةيمكن استخدام الشفرات ذات الأربعة جوانب بشكل متبادل مع الشفرات القابلة للتبادل لتحقيق أقصى فوائد اقتصادية.قطع من الأسفل إلى الأعلى مع البراغر تشير إلى الأعلى يمكن أن تجنب بشكل فعال تلف الشريط الناقل.

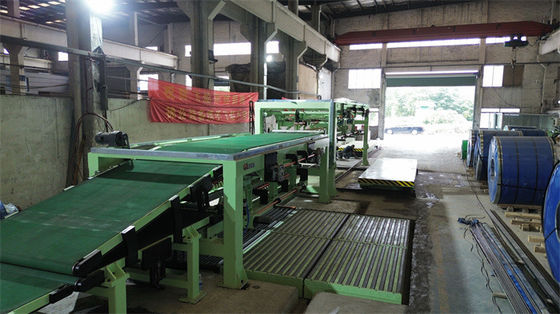

5نظام الترتيب: يتم نقل الورقة بواسطة الحزام النقل إلى رف التجميع لترتيبها.يمكن أن ينزلق طاولة الرفع من ألواح الصلب المكدسة تلقائيًا مع زيادة ارتفاع ألواح الصلب المكدسةعندما يصل عدد ألواح الصلب المتراكمة إلى القيمة المحددة على الشاشة اللمسية ، سيتوقف خط الإنتاج تلقائيًا.دفع عربة التفريغ للخارج (أو إخراج ناقل الدوار)، وفي نفس الوقت، أدخل دورة العمل التالية على رف التراص آخر.
6يمكن أن تقطع باستمرار مواصفات الطول المتعددة في وقت واحد دون إيقاف الجهاز (القطع عبر الإنترنت).
المعلمات:
| لا، لا، لا | البند | المعلمات |
1 | المواد | الفولاذ المقاوم للصدأ SUS 200, 304 & 316 |
2 | سمك لوحة الملف | 0.3-3.0ملم |
3 | عرض لوحة الملف | 300-1650 ملم |
4 | القطر الخارجي للملف | ≤ Φ2000mm |
5 | القطر الداخلي للملف | Φ508mm،Φ610mm |
6 | وزن الملف الكلي | 20T |
7 | الخصائص الميكانيكية | قوة الجهد σb≤510N/mm2 قوة السحب σs≤780N/mm2 |
| المنتج النهائي | ||
1 | طول القطع | الـ Stacker1 300-3000mm/ stacker2 2400-9000mm |
2 | معدل تحمل طول القطع | L=2m≤±0.3mm(2.0mm) |
3 | معدل التسامح بين طول الشاشة | L=2m≤±0.5mm(2.0mm) |
4 | دقة التسوية | ≤±1.2mm/m2 |
5 | ارتفاع التراص | لا تشمل الخشب 700ملم، 5 طن |
6 | قطع الحشرات | سمك ≤1.0mm، ≤0.03mm |
7 | دقة التراص | الانحراف بين الطبقات: ≤1.0mm في العرض ، ≤1.5mm في الطول |
| معايير الجهاز | ||
1 | | 0-60m/min |
2 | سرعة الخيوط | 0~15m/min |
3 | الطاقة الكلية | ~ 430 كيلوواط |
4 | كمية المشغلين | فني 1 شخص، عمال 2-3 شخص |
5 | مساحة الأرض | L40m × W15m |
