تفاصيل المنتج:
|
| الاسم: | خط القطع المستمر للصلب ذو القياس المتوسط | السمة: | التسوية مرتين ، قص الذبابة المستمر ، التراص التلقائي |
|---|---|---|---|
| المواد: | HRC ، CRC ، GI ، PPGI فولاذ | سمك ورقة: | 2-8 ملم |
| عرض الورقة: | 800-1600 ملم | معرف الملف: | 508/610/760 مم |
| ملف OD: | 2000 ملم | وزن الملف: | 30 ت |
| طول القطع: | 1000-6000 - 12000 مم | سرعة القطع: | ماكس 45 م / دقيقة |
| أسلوب القطع: | لا يتوقف القص المتحرك | مستوي: | التسوية مرتين: ما قبل التسوية ، التسوية |
| إجمالي الطاقة: | 350 كيلو واط | مساحة الأرض: | 50 م × 10 م |
| إبراز: | قطع الصلب المتطاير لطول الخط,قياس متوسط القطع المتطاير على طول الخط,القص المستمر للخط الطولي |
||
الصلب المتوسط القياس الطائر القطع المستمر إلى خط الطول (2-8 x 1600)
طوب الفولاذ المتوسط المقطوع إلى طول خط لديه خيارات مختلفة من التكوينات:
توقف التسوية والقطع والترتيب ((إمداد الخدمة أو تدابير التشفير)
توقف تسوية للقطع إلى الطول، وCTL هو تركيب كامل وتخطيط مضغوط، وتوفير المساحة وتوفير تكلفة صنع الأساس، في حين أن علامة لفة تسوية سيكون على ورقة،هذا العيب قد لا يكون مقبولًا للصفائح عالية الدقة.
التراص المستمر للقطع (القطع الهيدروليكي)
القطع المستمر للمستوى الطويل يحتاج إلى مساحة أطول ، يعطي سرعة أعلى ، نظام تحكم أكثر تكلفة ، لا يوجد علامة عجلة على الأوراق ، أصبح خيارًا شائعًا لمصانع قطع الأوراق.
الخبرات الغنية في خطوط قطع الصفائح الفولاذية إلى الطول، ونحن نقدم كل من وقف بدء قشر قطعة تلقائية لخط الطول وقطع قشر متحرك لخط الطول،الأول غالبا ما ينظر إليه في لوحة معالجة صفيحة الصلب الثقيلة، هذا الأخير قطع القطع المتحرك إلى الطول يصبح أكثر تنافسية في الأوراق متوسطة الحجم لإنتاجية أعلى.
خصائص القطع المتواصل:
المعلمات:
| المواد الخام المدخلة والمنتج النهائي | |
| المواد الخام | طوابق مغلفة ساخنة / باردة ، مطاطية باردة ، ملونة |
| الخصائص الميكانيكية | قوة الشد σb≤600Mpa، σ0.2≤350Mpa |
| سمك | 2-8ملم |
| العرض | 800mm-1600mm ((ماكس) |
| مفرط | ≤ Φ2000mm |
| هوية | Φ500-800mm ، |
| الوزن القصوى | 30 طن |
| طول الورقة | 2000 - 6000 - 12000ملم |
| تحمل الطول | (ل)0= 2M±1mm (سرعة موحدة) |
| (ل)0= 2M±1.5mm (التسارع / التباطؤ) | |
| تحمل الطول الشعبي | (ل)1= 2M±1.5mm |
| ارتفاع التراص | 500ملم كحد أقصى |
| الحد الأقصى لوزن التراص | 6 طن |
| معايير CTL المتحركة | ||
| 1 | السرعة الخطية | 0-45 م/دقيقة |
| 2 | سرعة الخيوط | 0-10 م/دقيقة |
| 3 | إمدادات الطاقة | 380 فولت / 50 هرتز / 3PH |
| 4 | الطاقة المثبتة | حوالي 350 كيلوواط |
| 5 | طريق التقاطع | قطع هيدروليكي |
| تحريك جسم القطع إلى ورقة المسار | ||
| 6 | طريقة التحكم | إدارة التيار المتردد، وDC و PLC |
| 7 | محرك القيادة |
a. محرك التفريغ: 30 كيلوواط محرك التسوية: 75 كيلوواط + 110 كيلوواط |
|
ج. محرك قشر السكة: 80 كيلوواط |
||
التكوين:
| البند | كمية | |
| 1 | حصانات محطة التحميل | 2 |
| 2 | عربة التحميل | 1 |
| 3 | مُحَلّل | 1 |
| 4 | آلة التسوية الدقيقة (2+5 عجلات) | 1 |
| 5 | طاولة تحريك ناقل الحركة | 1 |
| 6 | الدليل المركزي | 1 |
| 7 | المكواة الرئيسية 15 | 1 |

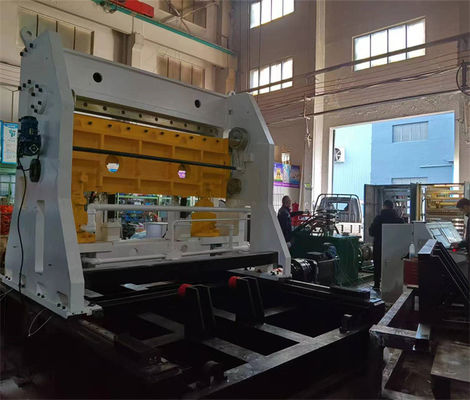

| 8 | القطع المتحرك | 1 |
| 9 | طاولة التدحرج الخارجي ومجمع السيارات | 1 |
| 10 | النظام الهيدروليكي والهوائي | 1 |
| 11 | نظام التشحيم | 1 |
