تفاصيل المنتج:
|
| اسم: | أربعة مطحنة درفلة على البارد عكسي عالية موفرة للطاقة إنتاجية عالية | مادة: | لفائف الفولاذ المقاوم للصدأ |
|---|---|---|---|
| سمك المدخلات: | 1.5-3.0 مم | سمك منتهي: | 0.25-2.1 ملم |
| عرض الشريط: | 750 ملم | تحميل الملف: | 15 ت |
| سرعة اللف: | 300 م / دقيقة | اضغط لأعلى: | AGC الهيدروليكية |
| عملية الدرفلة: | تفريغ | المتداول عزم الدوران: | 185.7 / 119.4 كيلو نيوتن |
| المتداول عزم الدوران: | 334.25 / 214.9 كيلو نيوتن متر | نكص مغزل: | 650 ملم |
| إجمالي الطاقة: | 2200 كيلو واط | الإنتاج السنوي: | 50000 ت |
| إبراز: | مصنع التنقيب البارد الموفر للطاقة,مطحنة الفولاذ المقاوم للصدأ على البارد,مصنع التنقيب البارد عالي الإنتاجية,stainless steel cold rolling mill,high productivity cold rolling mill |
||

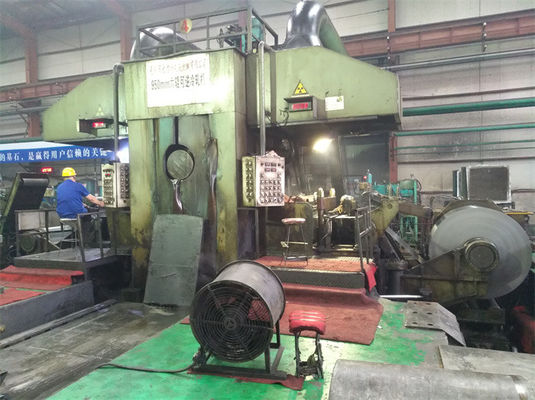

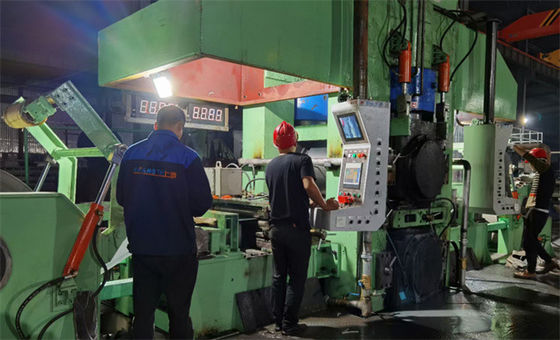

أربعة مطحنة درفلة عكسية عالية على البارد موفرة للطاقة إنتاجية عالية للفولاذ المقاوم للصدأ
مطحنة الدرفلة على البارد ذات الإنتاجية العالية الموفرة للطاقة قادرة على المنافسة في مصانع الصلب المدرفلة على البارد ، وذلك للأسباب التالية:
هنا نأخذ 850 4Hi مطحنة الدرفلة الباردة العكسية لتقليل ألواح الفولاذ المقاوم للصدأ على سبيل المثال:
|
محرك مطحنة |
محرك إعادة اللف | مطحنة المخفض | مخفض إعادة اللف | |
|
تقليدي |
2 × 800 كيلو واط Z-560-4 515/1200440 فولت |
2 × 800 كيلو واط Z-560-4 515/1200440 فولت |
أنا = 9 ؛ الخامس = 305 م / دقيقة عزم الدوران الناتج: 267KN.M ؛ |
مغزلΦ500 × 850 (أنا = 6.3 ؛ الخامس = 299 م / دقيقة) التوتر: 103.8 كيلو نيوتن ؛ |
|
كفاءة عالية في توفير الطاقة |
2 × 500 كيلو واط Z4-500-42 400/1200440 فولت |
2 × 500 كيلو واط Z4-500-42 400/1200440 فولت |
أنا = 14/9 فولت = 196/305 م / دقيقة 334.25 / 214.9 كيلو نيوتن متر ؛ |
مغزلΦ650 × 850 أنا = 14/9 فولت = 175/272 م / دقيقة التوتر: 185.7 / 119.4KN ؛ |
|
الخلاصة: 1) مطحنة ذات كفاءة عالية من النوع الجديد لديها 25٪ عزم دوران أكبر في الدرفلة الخشنة و 78.9٪ توتر أكبر ، عزم الدوران والتوتر كافيان تمامًا عند زيادة السرعة ، ودرفلة أكثر ثباتًا عند صفائح رقيقة أقل من 0.3 مم ؛2) توفير الطاقة واضح ، يمكن أن يكون المحول أصغر 800-900KVA. |
||||
عملية الدرفلة:
أداة فك المردود الهيدروليكي ← عربة تحميل الملف ← إعادة لف مغزل صلب ← مطحنة درفلة 4hi (تشمل ألواح ضغط الدخول والخروج) - مغزل صلب (تحكم كهربائي ، نظام AGC ، هيدروليكي ، نظام زيت رقيق)
إعدادات
850 4Hi High هيدروليكي AGC عكس درفلة على البارد.
| معلمات لفائف الصلب | |
| مادة لفائف الصلب |
الفولاذ المقاوم للصدأ |
| شريط لفائف SS الوارد | 550-750 مم × 1.5-3.0 مم |
| ملفات SS الواردة | معرف 610 مم ، 2000 مم OD ، 15T |
| شريط لفائف SS المدرفلة على البارد | 550-750 × 0.25-1.2 ملم |
| معاملات مطحنة الدرفلة العكسية | |
| سرعة الدرفلة | ماكس 300 م / دقيقة |
| قوة اللف | ماكس 10000 كيلو نيوتن |
| ارتداد التوتر | يصل إلى 120 كيلو نيوتن |
| أسطوانة العمل ، مواصفات الأسطوانة المتوسطة. | Ф165 × 850 ملم |
| مواصفات الأسطوانة الاحتياطية. | Ф730 × 800 ملم |
| قوة المحرك الرئيسية | 500 كيلو واط × 2 |
| نكص قوة المحرك | 500 كيلو واط × 2 |
| تحكم كهربائي | AGC الهيدروليكية ، برامج تشغيل Siemens RA80 DC ، PLC ، نظام قياس سماكة الأشعة السينية |
| الظروف السائلة | التشحيم بالزيت الرقيق لعلب التروس ، والتشحيم بالزيت والغاز لمقاعد المحامل ، والمحطات الهيدروليكية ، ونظام تبريد عملية التدحرج |
| تغيير الأسطوانة التلقائي | محرك هيدروليكي ومحرك أسطوانة ، لتحقيق تغيير تلقائي للأسطوانة |
