آلة شق خط رقيقة الدقة الفائقة لصناعة بطاريات الليثيوم أيون

آلة شق خط رقيقة الدقة الفائقة لصناعة بطاريات الليثيوم أيون
Basic Properties
country of origin
وشى ، الصين
Brand Name
Jinye
PRODUCT MODEL
(0.1-1)x1250
Trading Properties
MOQ
1 مجموعة
Packing
3 × 40HC
period for dispatch
120-150 يومًا
payment method
L/C، T/T
Supply Capacity
20 مجموعة في السنة

Product Details

إبراز:

صناعة بطاريات الليثيوم أيون خط قطع

,

خط قطع ذو مقاس رقيق

,

خط قطع فائق الدقة

Name: آلة قطع خط الحز الرفيع بدقة فائقة
Material: السيليكون الصلب الكهربائي CRGO، CRNGO
Sheet Thickness: 0.1-1mm
Sheet Width: 300-1250 ملم
Slitting Speed: 0-250 ملم في الدقيقة
Slitting Quantity: 40 شريطًا
Slit Width Tolerance: +/- 0.05mm
Total Power: 300 كيلو واط
Land Area: 25 م × 8 م
Slitter Arbor: 180 ملم
Recoil Mandrel: 508 ملم
Tension Station: زوج من لفة PU
Product Brief
آلة شق خط رقيق الدقة فائقة لصناعة بطاريات الليثيوم أيون تحديد دقة فائقة سرعة فائقة خط قطع ورق رقيق يظهر قدرة شركتنا، والسرعة يمكن أن تصل إلى أقصى 300m / min، والدقة فائقة يعني الشرائط الشق خطية،مساحات الشق المقبولة في حدود 0.05mm، يمكن أن يكون السماكة رقيقة جدا إلى الحد الأدنى. 0.05mm على الرغم من ع...
Product Description

آلة شق خط رقيق الدقة فائقة لصناعة بطاريات الليثيوم أيون



تحديد دقة فائقة سرعة فائقة خط قطع ورق رقيق يظهر قدرة شركتنا، والسرعة يمكن أن تصل إلى أقصى 300m / min، والدقة فائقة يعني الشرائط الشق خطية،مساحات الشق المقبولة في حدود 0.05mm، يمكن أن يكون السماكة رقيقة جدا إلى الحد الأدنى. 0.05mm على الرغم من عادة فوق 0.10mm. مرحبا بك لتوفير متطلباتك المحددة، ثم يمكننا اقتراح الماكينة بالنسبة لك.



الشخصيات:

  1. قمة تخزين الملف: ضع الملف جاهز على القفص ، يمكن لسيارة الملف (العربة) أن تأتي تحت الملف وترفعها ،مما يقلل من وقت عمل الرافعة العلوية ويتجنب تلف الملف الفولاذي إذا وضع الرافعة مباشرة الملف على عربة الملف.
  2. عربة تحميل لفائف: إما سيارة لفائف من النوع الأرضي أو نوع الحفرة ، تضمن تحميل لفائف فعالة على الماسورة غير الملفوفة.
  3. مكشّف القضيب الواحد: مقشّف التوسع الهيدروليكي مناسب للقضيب الخالي من الخياطة 508 ملم، ويمكن تثبيت أجزاء إضافية أو غطاء مطاطي لفك المكشّفات الكبيرة.يختلف الحمل على mandrel مع مختلف الأبعاد الملفات المعدنية.
  4. الرأس الملفوطة الجر الضغط الذراع، شفرة شفرة القشرة: التعاون مع بعضها البعض لفتح الرأس الملفوطة وإرسال في طعام القضيب.
  5. طعام القرص (نوع السفر): في التداول إرسال رأس الملف إلى الأمام إلى قطعة، في الوضع التلقائي، متزامنة مع قطعة إرسال الشريط باستمرار إلى حلقة التخزين.
  6. 1# حلقة التخزين الأولى في الأرض: سلسلة محرك أوتوماتيكية فوق-أسفل جسر رفع للسماح للورق الرقيق بالمرور خلال مرحلة الخيوط ، في الوضع التلقائي ،تجميع رحلة الصلب في حفرة الحلقة لمزامنة تغذية القضيب وسرعة قطع، مع عيون كهربائية على جدران الحفرة لتعليق.
  7. الرولات الصحية والدليل الجانبي ((نوع السفر): لتوجيه الشريط الصلب بشكل أفقي وعمودي على وسط آلة القطع. ضبط تلقائي للدليل الجانبي إلى عرض الشريط الصلب.

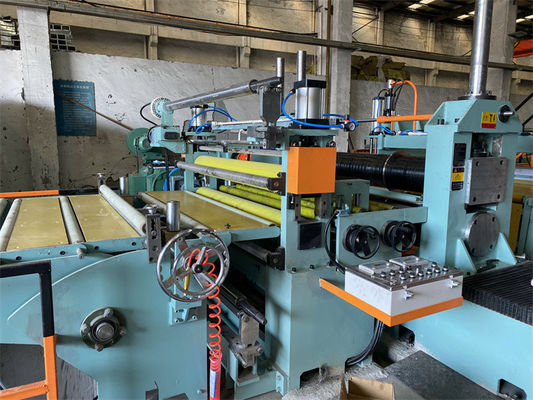

  8. القطع: يتضمن زوجًا من عمود السكين المتوازي ، وقاعدة واحدة قابلة للتحرك ، وقاعدة واحدة ثابتة ، وآلية ملفوفة ، والتحرك والتحويل الذي يتحكم به سائق التيار المتردد.
  9. طوافة الخردة الجانبية: منفصلة خارج الخط الخردة الرياحية ، والخردة تسقط ببساطة في الحفرة.
  10. حفرة حلقة التراكم 2: نفس الهيكل مع حفرة التراكم 1 # ، لضمان سرعة متزامنة للقطع والتراجع ، لا تتشابك شرائط الشق في الحلقة.
  11. وحدة قياس التوتر والسرعة: نوع الهيدروليكي الصوفي والطراز المزدوج للدراجات توفير التوتر للتراجع ، تشفير قياس سرعة الخط قبل التراجع.
  12. عجلة الرافعة والفاصل المسبق: قبل التراجع، فصل أشرطة الصلب في ترتيب وتوجيه أشرطة توجيه لتراجع نبر mandrel.

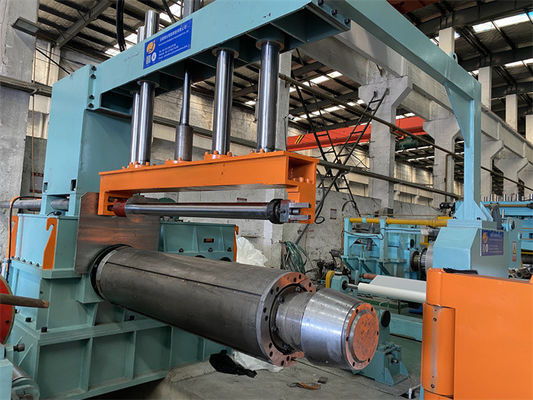

  13. فصل الذراع العلوية والعجلة: القضيب السلس ، لضمان عودة جيدة ، فرق الحافة ± 0.05mm.
  14. نظام التحكم الكهربائي: PLC للتحكم في خط القطع يعمل بسرعة عالية 300m / min.

المعلمات:

خط الشق 0.1 -1 X 1250 250mpm المعلمات
الملفات الفولاذية القادمة ID508mm، 610mm، OD1800mm، وزن الملف 20T
طوابير الأطفال المنتهية ID508mm، OD1800mm، وزن الملف 20T max
عرض الملف الأم 300-1250 ملم
عرض لفائف الأطفال 10 ملم -100 ملم
عدد قطع 40 فتحة
المحركات الرئيسية القطع 110 كيلوواط + الرد 132 كيلوواط
سكين قاطع ID205 x OD320 x 8/10mm SKD11 HRC58-61
قاطع الدوار القضيب بدون خياطة
اختياري أدوات التبادل السريع، تفريغ الحاجز
سرعة التقطيع 0-150-250mpm قابلة للتعديل
التكوين PLC، محرك الابتكار، صمامات ريكسروث
دقة القطع

عرض الشق ±0.05mm؛ الكامبر ±0.05mm/m؛

3٪ من سمك الحفرة؛ حافة الارتداد <0.3mm





آلة شق خط رقيقة الدقة الفائقة لصناعة بطاريات الليثيوم أيونآلة شق خط رقيقة الدقة الفائقة لصناعة بطاريات الليثيوم أيونآلة شق خط رقيقة الدقة الفائقة لصناعة بطاريات الليثيوم أيون
