الملفوفة من الألومنيوم آلة قطع خط طولي من ورق الألومنيوم 0.15 -1.5 x 1600

الملفوفة من الألومنيوم آلة قطع خط طولي من ورق الألومنيوم 0.15 -1.5 x 1600


آلة التقطيع الطولية للفيلات من الألومنيوم مصممة خصيصًا لعمليات إزالة الفيلات من الألومنيوم والقطع الطولى وتلفها ،خاصة قطع لفائف الألومنيوم في الحالة O (Al2Q3)مادة الألومنيوم خفيفة ورقيقة وناعمة ، مع متطلبات عالية جداً لدقة القطع ودقة التلف. إنها آلة قطع عالية الدقة ،تعكس مستوى دقة تصنيع المعدات

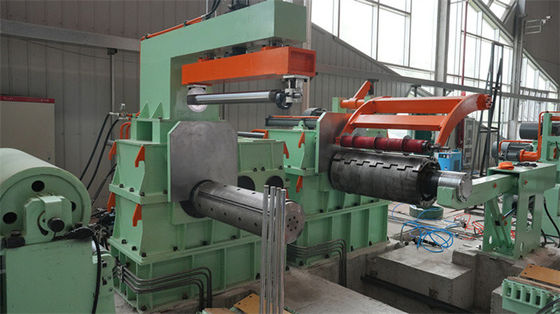

يتضمن خط التقطيع بأكمله منصة تخزين، ومتكشف متحرك، ومركز تخزين أمامي، ودليل جانبي متحرك، وآلة قطعة قرص (متاحة قطعات مزدوجة) ، وآلة لف الحافة خارج الاتصال،لا... 2 تخزين الحلقة، الفصل المسبق، محطة التوتر (طبقة + نوع رولين) ، آلة قشرة خلفية، عجلة تحريك قياس، جهاز فصل الصحافة، ريكولر، و عربة تفريغ.من بينهم، يجب أن يصل مستوى التصميم الهيكلي وتكوين كل جزء إلى مستوى دقة عالية لتحقيق متطلبات قطع ودقة عالية السرعة والتلف.

خصائص المعدات:

1هذا خط القطع يأخذ بعين الاعتبار تماما حماية سطح الصفيحة: كتلة على شكل مروحة من طبل uncoiler تعتمد التداخلإن عجلة الصحافة وعجلة الانتقال كلاهما عجلات مطاطية مغلفة، و الـ (ريكويلر) ملفوف بشكل سلس.

2. جسر عبور الحلقة الدخول هو نوع رفع، بما في ذلك جهاز تغذية على شكل قوس، واكتشاف بالموجات فوق الصوتية تحقيق تخزين كافية ومرنة للمواد.

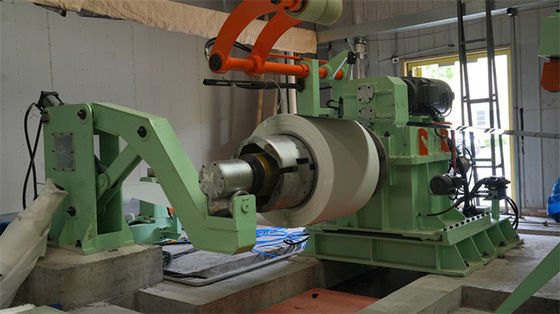

3التوسع الهيدروليكي والانكماش من القضيب uncoiler، التركيز التلقائي، الفرامل الهوائية، وإمدادات نشطة في التخزين حلقة.

4محطة توجيه الجانب المتنقلة تتضمن آلات استقبال المواد ، والتشديد ، والقص ، والتي لا يمكن فقط توصيل رأس التفريغ لتحقيق تغذية المواد إلى القطع القرص ،ولكن أيضا تلبية تغذية نشطة في حفرة التخزين.

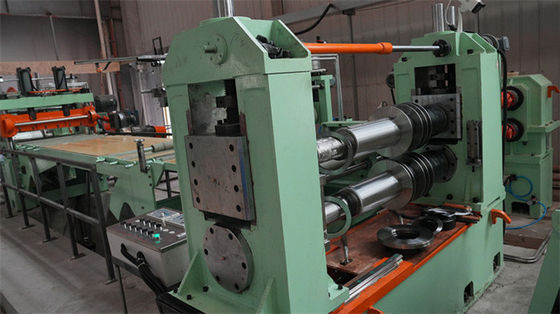

5قطع الطولية: شفرات القرص، قطع مواز للعمود العلوي والسفلي للشفرة، الضغط الخدمي للعمود العلوي للشفرة بواسطة رافعة كرة ، حاكم إلكتروني يتحكم بدقة الرفع,جهاز مكافحة الحركة المحورية والإزالة من مساحة الرفع يضمن الدقة، مع حركة محورية لشنقة الشفرة في حدود 0.005mm.

6. آلة التلفيل خارج الحافة: تسقط القطع الحافة بحرية في الحفرة ويتم سحبها من الحفرة لجمعها إلى أوراق.هناك لوحة الضغط شعرت على طاولة توجيه الانتقال لمنع الذيل من السقوط في حلقة.

7. آلية فصل الشرائط: ترتيب موقف الشرائط الفصل قطع القرص وفقا لحجم الشرائط، وضمان أن يتم فصل الشرائط بانتظام من خلال ثلاثة مرات الفصل.

8طاولة التوتر ، بالإضافة إلى التوتر الصفيحة ، مجهزة بتوتر عجلة مزدوجة ، وتوتر التحكم في الخدمة ، وتوتر مستقر ويمكن ضبطه بدقة عالية.

9. عجلة تحويل قياس السرعة: قطر العجلة كبير نسبياً ، وتخضع لقياس السرعة وتحويل الشرائط للتكيف مع زاوية التلف ومتطلبات تنظيم السرعة.

10آلية فصل الضغط: يقوم عمود الدليل الهيدروليكي بالضغط مباشرةً ، ويرتفع الضغط المتساوي بشكل سلبي ، مما يضمن فصل الشرائط بشكل نظيف وموثوق به.

11. عجلة التراجع بدون مسام: طبلة بدون مسام فكي مزدوجة ، كتلة التوسع الداخلية هي غطاء متكامل ، مع صلابة جيدة ودقة عالية ؛ التحكم في التوتر المستمر المتغير التردد.

التكوين والمعايير:
