الدقة قص الروتاري القص لطول الخط عالية السرعة قطع الذبابة

الدقة قص الروتاري القص لطول الخط عالية السرعة قطع الذبابة
Basic Properties
country of origin
وشى ، الصين
Brand Name
Jinye
PRODUCT MODEL
يطير (0.3-3) × 1500
Trading Properties
MOQ
1 مجموعة
Packing
40HC × 3
period for dispatch
120-150 يومًا
payment method
تي / ت

Product Details

إبراز:

قص دوراني لطول الخط

,

قطع دقيق لطول الخط

,

ذبابة عالية السرعة لخط الطول

Name: قص الروتاري قص لطول الخط
Feature: دقة عالية عالية السرعة
Material: HRC، CRC، GI، PPGI، SS
Sheet Thickness: 0.3-3 مم
Sheet Width: 500-1500 ملم
Coil ID: 508 ملم
Coil OD: 2000 ملم
Coil Weight: 20-25 طن
Cutting Length: 200-3000 ملم
Cutting Speed: 150 قطع / دقيقة كحد أقصى
Cutting Style: القص الروتاري
Leveler: 4 مرحبا ، 6hi
Total Power: 300 كيلو واط
Land Area: 25 م × 8 م
Product Brief
قطع الدرجة الدقيقة للخط الطويل بسرعة عالية خط القطع الدوار للطول هو آلة متقدمة عالية السرعة عالية الدقة لقطع الطول ، خاصة مناسبة لقطع صفيحة المعدن خفيفة المقياس: طول ورقة لفائف القياس الخفيف طويل، على سبيل المثال، طول لفائف سميكة 0.2mm هو 10 مرات طول لفائف 2mm، إنتاج الوزن الأعلى من الأوراق المقطعة ...
Product Description

قطع الدرجة الدقيقة للخط الطويل بسرعة عالية



خط القطع الدوار للطول هو آلة متقدمة عالية السرعة عالية الدقة لقطع الطول ، خاصة مناسبة لقطع صفيحة المعدن خفيفة المقياس:

  • طول ورقة لفائف القياس الخفيف طويل، على سبيل المثال، طول لفائف سميكة 0.2mm هو 10 مرات طول لفائف 2mm، إنتاج الوزن الأعلى من الأوراق المقطعة يتطلب سرعة خط أسرع.
  • يمكن بسهولة قطع ورقة رقيقة في ضربة واحدة سريعة، وبالتالي القطع الدوار الطائر متاحة: يذهب ورقة في سرعة ثابتة،يدور القطع الدوار ويقطع ورقة في cycle تحت ردود الفعل الطول حلقة مغلقة، ويمكن أن تكون تردد القطع القصوى تصل إلى 150 مرة / دقيقة. سرعة الإنتاج الخطية تصل إلى 80m / min
  • قطع القطع الدوار مناسب بشكل خاص للصفائح القصيرة ، على الرغم من أن الصفائح القصيرة للغاية لا يمكن تشغيلها بسرعة كبيرة ، فإن تردد القطع لا يزال يمكن أن يكون حوالي 100 قطعة / دقيقة.

مقارنة لفائف 2 ملم و لفائف 0.2 ملم:

  مواصفات الملف طول الورقة سرعة خط القطع وقت القطع لكل لفافة
0ورقة لفائف 2 ملم 508mm ID,1250mm عرض، 15T ~ 7500 متر 80m/min 95 دقيقة
ورق لفائف 2 ملم 508mm ID، 1250mm العرض، 15T ~ 750m 80m/min 9.5 دقيقة



المعلمات:

المواد الخام المدخلة والمنتج النهائي
المواد الخام طوابق مغلفة ساخنة / باردة ، مطاطية باردة ، مغلفة باللون
الخصائص الميكانيكية قوة الشد σb≤460Mpa، σ0.2≤280Mpa
سمك 0.2-2.0 ملم
العرض 500mm-1500mm ((ماكس)
مفرط ≤ Φ1800mm
هوية Φ508mm (توسيع إلى Φ610mm مع الصمامات)
الوزن القصوى 15 طن، 20 طن
طول الورقة 200 - 4000 ملم
تحمل الطول (ل)0= 1M±0.3 ملم (سرعة موحدة)
(ل)0= 1 M±0.4 ملم (التسارع / التباطؤ)
تحمل الطول الشعبي (ل)1= 1M±0.5mm
ارتفاع التراص 650mm Max (دعم خشبي يبلغ ارتفاعه حوالي 150mm)
الحد الأقصى لوزن التراص 5 طن



  معايير CTL الطائرة
1 السرعة الخطية 0-80 متر/دقيقة
2 سرعة الخيوط 0-15 م/دقيقة
3 إمدادات الطاقة 380 فولت / 50 هرتز / 3PH
4 الطاقة المثبتة حوالي 250 كيلوواط
5 طريق التقاطع سكينان يطيران ضد القطع
قطع آلية قطع المسار
6 طريقة التحكم تحكم التيار المتردد و CNC و PLC
7 محرك القيادة a. محرك التفريغ: AC 30KW b. محرك التسوية: AC 75KW

ج. محرك خدمة للقماش الدوار:

التيار المتردد 90KW

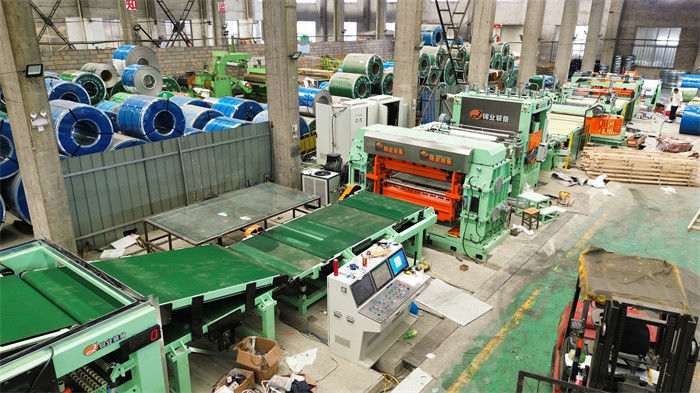

التكوين:

  البند كمية
1 محطة التحميل 1
2 عربة التحميل 1

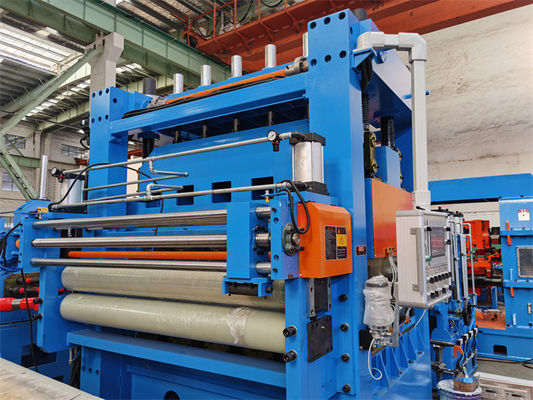

3 مُحَلّل 1

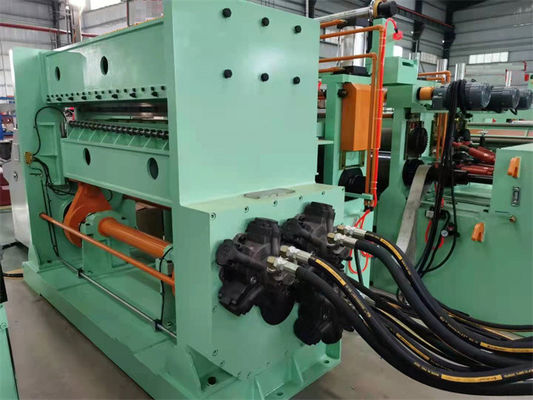

4 آلة التسوية الدقيقة (19 عجلة) 1
5 جهاز تغذية الخدمة (يشمل جهاز التصفيف) 1

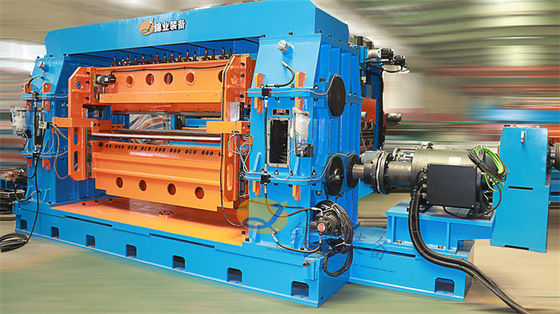

6 الدوار عالية السرعة طائرة القطع 1
7 محمول حزام ثلاث مراحل 1
8 1stآلة جمع الأوراق التلقائية 1
9 2وآلة التجميع الآلي 1
10 النظام الهيدروليكي 1
11 النظام الهوائي 1
12 نظام التشحيم 1
13 النظام الكهربائي 1
