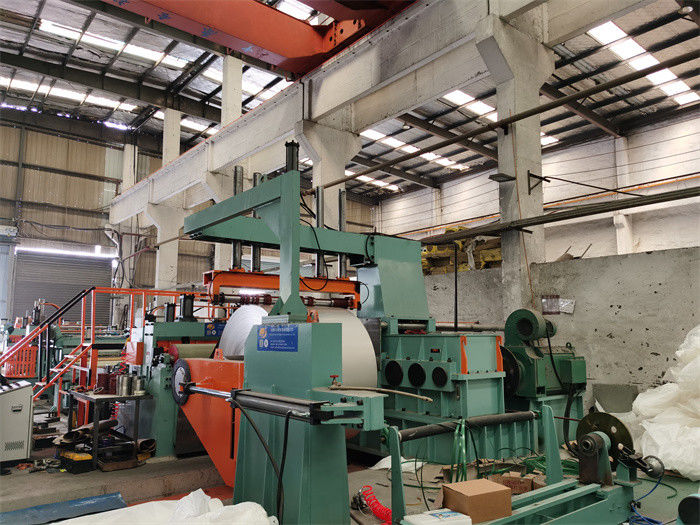

خط حز الصفائح الفولاذية الأوتوماتيكية عالية الدقة ذات المقياس الخفيف

خط حز الصفائح الفولاذية الأوتوماتيكية عالية الدقة ذات المقياس الخفيف

خط قطع الألواح الفولاذية الأوتوماتيكي عبارة عن آلة تستخدم لقطع وقطع الصفائح الفولاذية المعدنية ، والتي يمكنها قطع الألواح الفولاذية بدقة بمواصفات وسمك مختلف.

مبدأ عملها هو فك الصفيحة الفولاذية من اللفة الكبيرة ، والخضوع للقص العرضي والطولي ، وأخيراً الحصول على ألواح فولاذية صغيرة تلبي الحجم والمواصفات المطلوبة ، ثم لفها.تدمج هذه الآلة وظائف متعددة مثل الفك ، والقطع ، وإعادة اللف ، ويمكنها تحقيق عمليات آلية.مع ضمان الإنتاج الفعال ، فإنه يحسن كفاءة الإنتاج وجودة المنتج.

يتم تخصيص خط قطع الألواح الفولاذية ذات المقاييس الخفيفة وفقًا للعملاء القادمين بأبعاد ووزن صفائح الفولاذ بالإضافة إلى مواصفات وإنتاج لفائف الأطفال.سرعة القطع اختيارية 100m / min ، 120m / min ، 150m / min ، 200m / min بالإضافة إلى وقت التعطل (وقت التحميل ، الخيط والتفريغ) خلال 10 دقائق.متوسط ​​15T لفائف يحتاج 30 دقيقة ، كل يوم 8 ساعات يمكن شق 240T.

يتم قطع صفائح الفولاذ ذات مقياس الضوء المستمر بسرعة عالية وبدقة عالية ، وقد تم تصميم كل وحدة من خط الحز بشكل متقن وتشكيلها وتجميعها وتركيبها لإعطاء عملية حز سلسة.نحن نصمم ونصنع خطوط حز مخصصة ذات دقة عالية عالية السرعة لحز الألواح الفولاذية الرقيقة للعملاء في جميع أنحاء العالم (ماليزيا ، الفلبين ، فيتنام ، المملكة العربية السعودية ، الإمارات العربية المتحدة ، العراق ، مصر ، الجزائر ، نيجيريا ، غانا ، كوستاريكا ، البرازيل ، فنزويلا ، كولومبيا ، الولايات المتحدة الأمريكية ، كازاكستان ، روسيا ، سيرابيا ، أوكرانيا ، إلخ.)

تعبير

سرج تحضير الملف ، عربة تحميل الملف ، أداة فك اللفة ، فتاحة رأس الملف ، وحدة التغذية بالقرص ومستوى ما قبل التسوية ، القص ، مجمع الحفرة 1 ، دليل الدخول ، جهاز التقطيع ، جهاز لف الخردة ، مجمع الحفرة 2 ، الموتر والفاصل المسبق ، القص اللاحق وأسطوانة الانحراف ، recoiler مع فاصل overarm ، عربة تفريغ الملف ، (الباب الدوار)

• آلة تفكيك اللفافة: نوع ناتئ مغزل مفرد لحمل الملف 15-20T أو رؤوس تفكيك مزدوجة لفك لفائف 20-30T
• وحدة التغذية بالقرص و Preleveler: قم بقرص شريط التغذية الفولاذي للتقطيع في Jog وشريط التغذية في مجمع الحفرة في الوضع التلقائي.
• آلة التقطيع هي قلب خط الحز ، قم بتثبيت سكاكين القرص ، أو الفواصل ، أو الحلقات المطاطية أو الأشرطة الخشبية لتحقيق التقطيع ، والتبادل السريع للقطع المزدوجة اختياري
• أسطوانة ضغط ذيول مشقوقة: مثبتة على طاولة لف فوق لفات الخردة ، للضغط على ذيول الشقوق التي لا تسقط في حلقة الحفرة.
• اللفاف الخردة: النوع الرأسي أو النوع الأفقي متاح ، قصاصات حواف نهائية.
• فصل الشرائط: تفصل الشرائط ثلاث مرات (مرتين قبل الشد ، مرة قبل الارتداد).
• محطة الشد: تعمل القنوات ذات الحزم المشقوقة على تثبيت لباد الصوف لتوفير توتر ارتداد قابل للتعديل.
• بكرة تشفير العاكس: قم بتحريف اتجاه الشرائط قبل الارتداد وقياس سرعة الخط لتحقيق التزامن بين الحزّ وجهاز إعادة اللف
• جهاز إعادة اللف: يتوفر مغزل غير ملحوم أو مغزل ذو قطاعات عادية ، لتصفية الشرائط بالترتيب تحت شرائط الضغط التي تفصل.

حدود

تخطيط الرسم
