تفاصيل المنتج:
|
| اسم: | خط مطحنة صنع أنابيب الصلب الكربوني المعتدل | إدخال: | فولاذ HR ، شرائط فولاذية مجلفنة |
|---|---|---|---|
| انتاج |: | أنابيب 25.4 ~ Φ89mm | إنتاج السرعة: | 30-90 م / دقيقة |
| مساحة الأرض: | 65 م × 6 م | لحام HF: | الحالة الصلبة 350KW |
| قطع: | المنشار البارد | الأدوات: | بكرات Cr12 |
| تكنولوجيا التشكيل: | 7 + 5 لفات أفقية | رمح الأسطوانة: | أفقي 80 ملم |
| إبراز: | خط مطحنة أنابيب الصلب الكربوني المعتدل,خط مطحنة أنابيب الصلب الكربوني HG 76,مطحنة أنابيب الصلب الكربوني 89 مم |
||

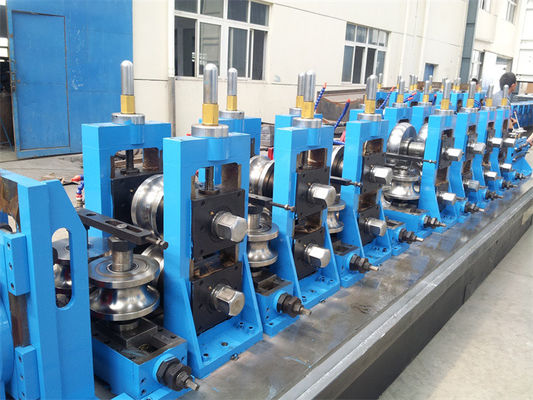

خط مطحنة صنع أنابيب الصلب الكربوني المعتدل مع منشار القطع البارد (HG 76)
الأنابيب التي تصنعها مصانع أنابيب المتفجرات من مخلفات الحرب:
أنبوب التسخين الكهربائي ، أنبوب الثلاجة ، أنبوب السيارة الأوتوماتيكي ، أنبوب المرافق الرياضية ، أنبوب الأثاث ، أنبوب التبريد ، أنبوب التغذية بالضغط ، أنبوب البناء ، أنبوب التكوين ، أنابيب المتفجرات من مخلفات الحرب شائعة لأن سرعة تصنيع الأنابيب عالية وجودة الأنابيب جيدة.
تصنيف خط إنتاج الأنابيب HG 76:
| مواد خام | |
| فولاذ منخفض الكربون ، فولاذ منخفض السبائك ، HR أو CR ، فولاذ مجلفن قوة الشد: σb≤600Mpa نقطة العائد: σs≤315MPa 0.8 - 4.0 × 25.4 - 89 ملم ، معرف 508 ملم OD1800 ملم ، 4.5T |
|
| مواسير منتهية | |
|
حجم الأنبوب المستدير:0.8 - 4.0 × 25.4 - 89 ملم. 20 × 20 مم ~ 70 × 70 مم * 0.8 مم ~ 3.0 مم 15 × 30 مم ~ 80 × 60 مم * 0.8 مم ~ 3.0 مم(أ: ب≤2: 1) |
|
| معلمات الآلة | |
| مغزل واحدآلة فك اللفافة ، التمدد الهيدروليكي ، الفرامل الهوائية جهاز اللحام بالقص والتناكب ، لحام TIG الأوتوماتيكي تراكم حلزوني أفقي ،Φ5 م ، 200 م / دقيقة تغذية ، 45KW وحدة التشكيل والتحجيم ، 132KW × 2 DC ، 7 + 5 بكرات أفقية ، 8 + 5 لفات عمودية ، دليل التماس ، 3 بكرات ضغط المنشار الطائر بالاحتكاك الساخن ، Φ600 × 70 × 3.0شفرة المنشار ، 52 كيلو واط طاولة نفاد 11 م (جانب واحد) ، 3 ك 350KW الحالة الصلبة HF لحام ، 1 مجموعة بكرات حسب أحجام أنابيب العملاء إجمالي طاقة التركيب: 750 كيلو وات سرعة الخط: 30-90 م / دقيقة |

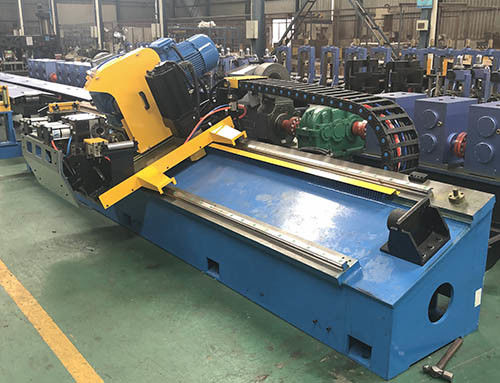

مواصفات المنشار البارد HG76:
سمك الأنبوب: 1.2 ~ 3.5 مم طول القطع: 4 ~ 8 م دقة القطع: ± 2 مم
الأزيز: بحد أقصى 0.2 مم ، حجم نصل المنشار: OD650mm × ID50mm × 3.0 ~ 3.5mm
مشابك هيدروليكية ، محرك مسار سيرفو 15KW YASKAWA ، محرك تغذية مؤازر 2.9KW ، محرك تدوير شفرة 15KW.
سرعة القطع: بحد أقصى 100 م / دقيقة
مواصفات آلات أنابيب المتفجرات من مخلفات الحرب:
| نموذج | حجم الأنبوب | لحام HF (KW) | قوة المحرك (KW) | السرعة (م / دقيقة) |
| Ф مم × مم | ||||
| HG16 | Ф (7-20) × (0.2-0.5) | 60 | 22 | 80-140 |
| HG25 | Ф (8-32) × (0.35-1.3) | 100 | 45 | 70-130 |
| HG32 | Ф (15-50) × (0.6-2.0) | 150 | 110 | 60-120 |
| HG50 | Ф (20-63) × (0.8-2.5) | 200 | 160 | 50-100 |
| HG63 | Ф (20-76) × (0.8-3.0) | 250 | 200 | 30-90 |
| HG76 | Ф (25-80) × (1.2-4.0) | 300 | 110 × 2 | 30-80 |
| HG89 | Ф (32-102) × (1.5-4.5) | 300 | 132 × 2 | 30-80 |
| HG114 | Ф (38-127) × (1.5-4.5) | 300 | 160 × 2 | 30-70 |
| HG125 | Ф (50-165) × (2.0-5.0) | 400 | 185 × 2 | 20-60 |
| HG165 | Ф (76-165) × (2.0-6.0) | 600 | 200 × 2 | 15-50 |
