خط قطع لفائف صفائح الألمنيوم

ألومنيوم ورقة ذبابة تحريك القطع القطع إلى الطول خط آلة

أوراق الألومنيوم في الملفوفات (متوسط 0.15-6.0mm ، ورقة الألومنيوم أكثر من 10mm خاصة فوق 25mm في القطع) هو هو أكثر ليونة في الجسم وسلسة في السطح ، يمكن أن تكون من الألومنيوم الخالص أو سبيكة الألومنيوم.غالباً 1xxx، 3xxx، 5xxx، 7xxx سلسلة أوراق الألومنيوم. خصائص أوراق الألومنيوم المختلفة تختلف كثيرا، عموما قوة العائد ≥65Mpa، قوة الشد 170-305Mpa أوراق الملفوف يمكن أن تكون ناعمة كاملة ((O حالة) ،نصف صلب ((H24)، صلبة بالكامل ((H18).

مواصفات ورقة الملفات الألومنيومية

خصائص ورق الألومنيوم:

الشخصيات:

يجب أن تكون ورقة الملفوفة الألومنيوم قطع إلى خط الطول طراز قطع الطيران، إما القطع الدوار أو القطع متحرك، والقطع لن تؤثر على ورقة المضي قدما

1. ورق الألومنيوم المستطيل بشكل مستمر بدون علامة التدحرج
2. إيقاف إعطاء الخدمة الضيقة سيؤذي سطح الصفحة، قطع الذباب لا يحتاج إلى التوقف.
3. نظام التراص يتلقى ورقة قطعة قطعة دون إيذائها ، يمكن أن يكون التراص مجموعة واحدة أو اثنتين حسب سرعة الخط.
4. آلة تسوية 6 hi مناسبة لتسوية أوراق الألومنيوم الناعمة بدقة عالية
5. المكشوف الآلي للفكرة هو فعال ودقيق، مناسبة للفمامات الألومنيوم.

التكوين

• 1.الملفوفة تخزين السرج، تخزين واحد أو اثنين من الملفوفات الألومنيوم
• 2.عربة تحميل لفائف. تأخذ لفائف من السرج و تحميل لفائف إلى فك لفائف
• 3.مفتاح التلفزيون ذو القضيب الواحد: قضيب التوسع الهيدروليكي لـ F508mm القياسية ، التحكم المركزي الهيدروليكي ، مع قشرة الورق.
• 4.الرجل المكعب رأس المكعب، صفيحة قشرة القشرة: لفتح رأس المكعب من uncoiler وإرسالها إلى طعام الزد

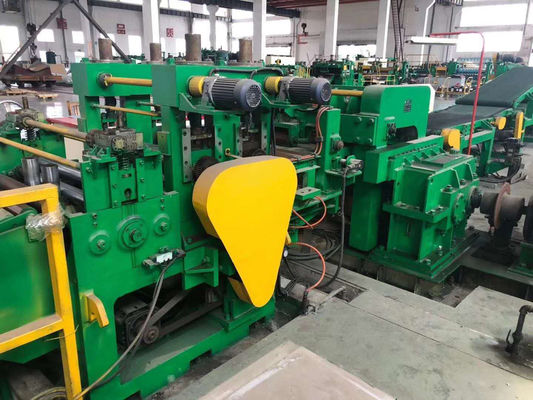

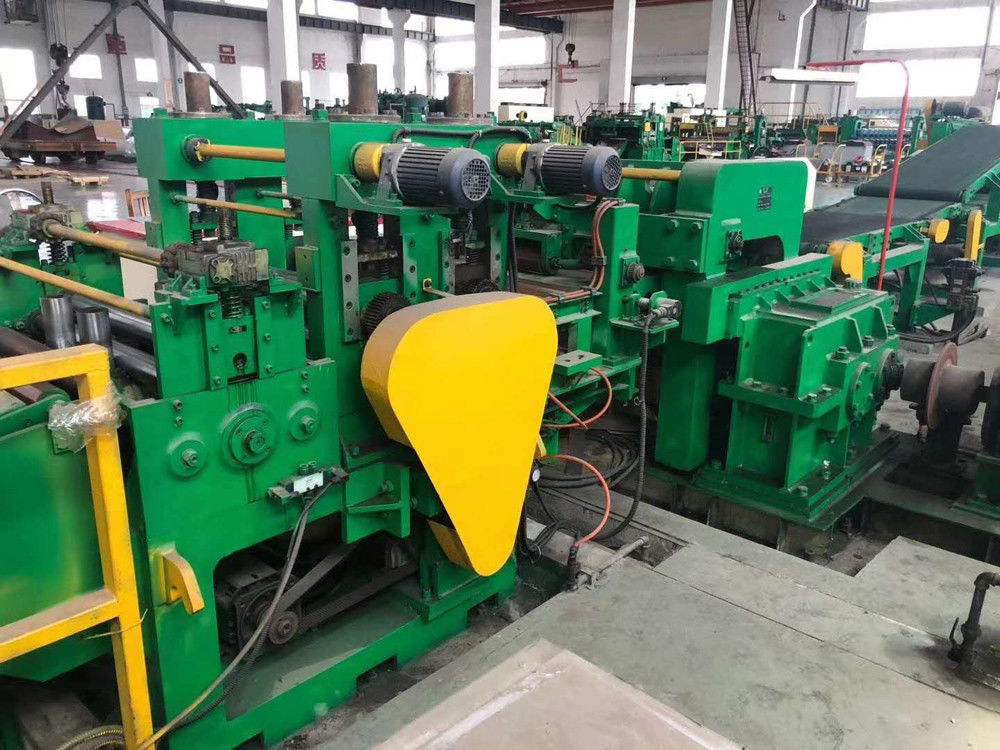

• 5.2+17 مستوى الدوار: 6Hi، 2 طبقات من أدوات العمل، 2 طبقات من الأدوات الوسطى و 2 طبقات من الأدوات الاحتياطية، التوتر الخلفي مفيد بين المستوى و uncoiler.
• 6.حفرة التراكم أو طاولة رول ناقل: حفرة تتراكم ورقة في حفرة لضمان مستوى أكثر من العمل المستمر، طاولة رول ناقل قابلة للعمل أيضا في القطع الذبابية متزامنة.
• 7أزواج من أزرار مزدوجة ، مع قياس الطول الخدمي (وتصفيف الفيلم): قياس الطول الخدمي ((زوج من أزرار القضيب أو هيكل أزرار 2 + 5 + 2 مدفوعة بواسطة محرك الخدمة والتحكم) ،مع عجلات مطلية مطلية بـ PU للفيلم المصفوف

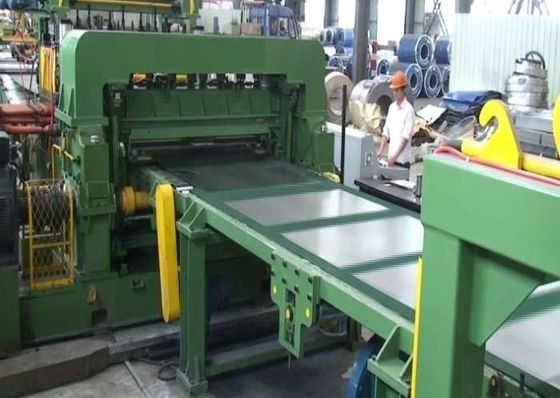

• 8.تقطيع الطائرة، مع توجيه عصا المسمار: وتردد القطع نسبيًا لطول الورقة، القطع الهيدروليكي من أسفل إلى أعلى.
• 9ناقل الحزام: نقل الصفائح النهائية إلى المجمع
• 10.المكعب: استلام الأوراق قطعة قطعة وتجميعها على طاولة رفع، وتكديس الحمولة 5T.
• 11أوراق السيارة، طاولة التدحرج الخروج: تسليم أوراق خارج، ثم حزم. يمكن أن يكون سيارتين، واحد يعمل والآخر في انتظار.
• 12النظام الهيدروليكي: مضخة 11 كيلوواط توفر ضغط 12Mpa.
• 13نظام التحكم الكهربائي: خزانة كهربائية واحدة ولوحات تشغيل اثنين ((وحدة لوحات لقياس الخدمة ، PLC ، HMI والتراص ، واحدة لفتح وتسوية) مع وظائف كاملة وآمنة)

المعلمات:

عملية التخطيط:

الصور:
