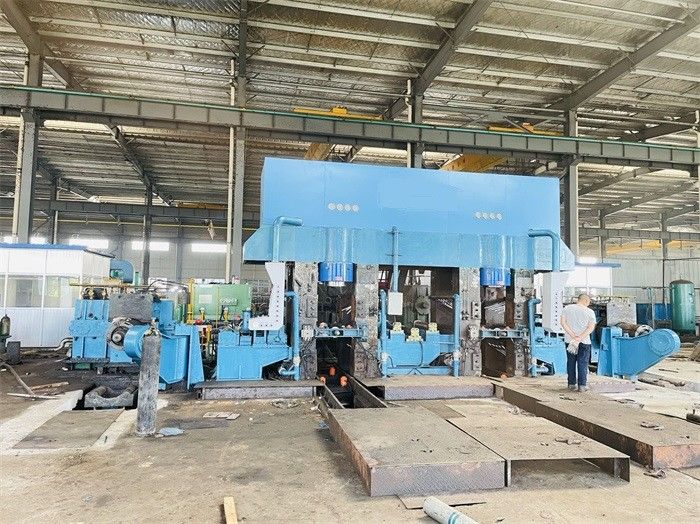

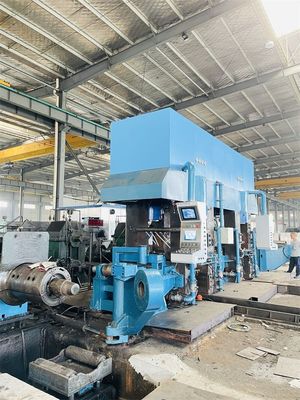

4 ارتفاع رأسين عكس مطحنة الباردة جنبا إلى جنب عكس آلة درفلة على البارد

4 آلة درفلة على البارد ذات رأسين مترادفين

• تتميز مطحنة الدرفلة على البارد العكسي بمزايا الاستثمار المنخفض ، والمساحة الأقل ، والسماكة المتغيرة ، والعيوب من درجة تقليل السماكة الأقل ، وتقليل الإنتاج ، وانخفاض نسبة الإنتاجية ، مقارنة بمطحنة الدرفلة على البارد الترادفي.
• تتميز مطحنة الدرفلة على البارد الترادفي بطابع الدرفلة المستمرة ، طريقة واحدة من فك اللف إلى اللف والعمل بدون توقف ، يمكن للعميل الحصول على إنتاج على نطاق واسع وإنتاجية أعلى.
• عندما تكون الشرائط الفولاذية طويلة وكثيرًا ، يكون تقليل السماكة من 2 إلى 4 تمريرات ، تحتاج المطحنة الباردة العكسية إلى شريط فولاذي ذهابًا وإيابًا لمرتين أو 3 مرات ، في حين أن المطحنة الترادفية ذات الرأسين غير قادرة ولكن المطحنة الباردة ذات 4 رؤوس لا يتم أخذها بالكامل تستخدم ، مطحنة الدرفلة على البارد ذات الرأسين الترادفية القابلة للانعكاس هي حل أفضل.
• الاستثمار هو رأس واحد إضافي للمطحنة الباردة فقط ، وسيكون الأداء عبارة عن رأسين متدحرجين ، 3 أو 4 تمريرات درفلة عكسية ، خيارات مرنة ، إنتاج أعلى ، استهلاك أقل للطاقة ، شغل أقل للأرض.
• نظام التحكم الكهربائي ذو تقنية عالية الدقة ، لا يشمل فقط نظام الدرفلة على البارد الترادفي التقليدي ، بل يشمل أيضًا تقنية الدرفلة على البارد العكسي.
• يتطلب خط المطحنة العكسية ذات الرأسين تصميمًا ميكانيكيًا عالي الدقة وإنتاجًا ، ويمثل مستوى دقة التصنيع لمصنع الطاحونة الباردة.

ترتيب

1. يتم التحكم في نظام AGC الهيدروليكي بواسطة كمبيوتر من مرحلتين.لا يقتصر الأمر على وظائف فجوة لفة ثابتة ، وقوة دحرجة ثابتة ، والتحكم المسبق / مراقبة السماكة ، ولكن لديها أيضًا توتر AGC.
2. يتم تشغيل مطحنة الدرفلة الرئيسية والملف الأيمن والأيسر بواسطة مجموعة كاملة من محرك التيار المباشر المتحكم فيه إلكترونيًا من Siemens.(هيكل مركب مختلط) ، مزود طاقة SCR
3. تحتوي مطحنة الدرفلة على نظام الضغط الهيدروليكي ونظام تنظيم الضخ الهيدروليكي ونظام تنظيم الدفع الجانبي ولفة الانحناء الإيجابية والسلبية للفة المتوسطة ونظام تزييت العملية ونظام تزييت المعدات
4. تستخدم اللفافات اليسرى واليمنى أسطوانة صلبة كبيرة التوتر ، تحكم رقمي في التوتر
5. يتم التحكم في عملية تشابك عملية الإنتاج وإنذار الأعطال للوحدة بواسطة وحدة تحكم منطقية قابلة للبرمجة (PLC) لتحقيق أتمتة عملية الإنتاج.
6. مطحنة الدرفلة لديها ضغط هيدروليكي كامل.لديها وظائف التحكم للتحكم الكامل في التدفق الثاني للسكتة الدماغية ، والتحكم في تعديل الانحراف ، والتحكم التلقائي في التحميل المسبق ، والتحكم المسبق في السماكة AGC ، ومراقبة السماكة AGC ، والتوتر / السرعة AGC ، والتحكم في تعويض AGC للتسارع والتباطؤ ، وتعويض الانحراف اللامركزي ، وقاعدة بيانات عملية التدحرج ، عرض البيانات والتحكم في التشغيل ، وظيفة تتبع جودة المنتج ، التسجيل التلقائي لبيانات المتداول عالي السرعة ، إنشاء التقارير تلقائيًا ، إنذار الأعطال والتسجيل.التسجيل ووظائف إدارة العمليات الأخرى.
7. نظام الكشف والعرض والإنذار بالأعطال لمعلمات العملية ومعلمات المعدات الرئيسية
8. يتم استخدام نظام تبريد المستحلب ونظام الترشيح الدقيق لتزييت العملية.
9. يتم تثبيت أنظمة حماية السلامة مثل الحماية من الحمل الزائد ، وحماية الشريط من الكسر ومواقف الطوارئ في مصانع الدرفلة.
10. تستخدم التروس المتعرجة ذات الوجه الصلب (دقة الدرجة 5) لللفافات اليمنى واليسرى والآلات الرئيسية.تُستخدم SKF ، FAG ، TIMKEN لمحامل عمود الدوران عالية السرعة ويستخدم مصنع Harbin / Wafangdian / Luoyang Bearing في محامل عمود الدوران منخفضة السرعة.
11. تتبنى الوحدة التحكم الحاسوبي على مرحلتين لتحقيق التحكم في عملية الإنتاج للوحدة.تحتوي الوحدة على حساب الجدول المتداول وتوزيع التمرير والتنظيم وتحسين المعلمات.معلمات العملية في الوقت الحقيقي والكشف عن المفاتيح والعرض والإنذار
12. الضبط السريع لارتفاع خط التدحرج بواسطة الوتد المائل والخطوة
13. التغيير السريع للفة لفة العمل المتوسطة (حوالي 8 دقائق)
14. تعتمد الوحدة مقياس سرعة الليزر المستورد لتحقيق التحكم الثاني في التدفق وتحسين معدل المنتج النهائي ، مع الاحتفاظ بجهاز التشفير لقياس السرعة
15. يتم قياس توتر الوحدة مباشرة عن طريق مقياس الشد المستورد والتحكم في الحلقة المغلقة والعرض الرقمي
16. المكونات الرئيسية لنظام AGC عالي الضغط ونظام اللف والثني ونظام اللف الجانبي تعتمد المنتجات المستوردة ؛تعتمد مكونات النظام الهيدروليكي منخفض الضغط على المنتجات المعروفة التي تنتجها التكنولوجيا المحلية المستوردة.
17. يتم قياس سماكة الوحدة بواسطة مقياس سمك الأشعة السينية المصنوع في الصين ، والمشفّر هو P + F من ألمانيا ، ومفتاح القرب مصنوع بواسطة SICK من ألمانيا.
18. يتم وضع لفة العمل بشكل قطري بواسطة دعامة الأسطوانة الجانبية ، مما يعزز الصلابة ويمنع الانحناء الجانبي.يتم وضع المحور من خلال باب الدعم الطرفي ويتم التحكم فيه بواسطة الأسطوانة ، وهو أمر مناسب لتغيير الأسطوانة عبر الإنترنت لمرور المنتج النهائي ويلبي متطلبات درفلة الفولاذ المقاوم للصدأ.
19. التشحيم بالزيت والهواء لدعم محمل الأسطوانة

550 رأسان AGC لماكينة الدرفلة على البارد العكسي.
