تفاصيل المنتج:
|
| الاسم: | الحديد المقاوم للصدأ المقطوع على طول الخط | المواد: | SUS201 ، SUS304 ، SUS410 |
|---|---|---|---|
| سمك ورقة: | 2-16 ملم | عرض الورقة: | 1000-2000 مم |
| طول الورقة: | 1000- 12000 ملم | سرعة القطع: | 8 قطعة / دقيقة × 2 م |
| معرف الملف: | 508 مم ، 610 مم ، 760 مم | وزن الملف: | 30 ت |
| طول التسامح: | +/- 0.5 ملم / م | التسطيح: | 1.5 مم / م 2 |
| لا من المسويين: | مستويين مزدوجين | مساحة الأرض: | 60 م × 13 م |
| إبراز: | قطع الحافة إلى خط الطول,خط القياس السميك المقطوع على طول,مُستويات مزدوجة مُقطعة على طول الخط,Thick Gauge Cut To Length Line,Double Levelers Cut To Length Line |
||

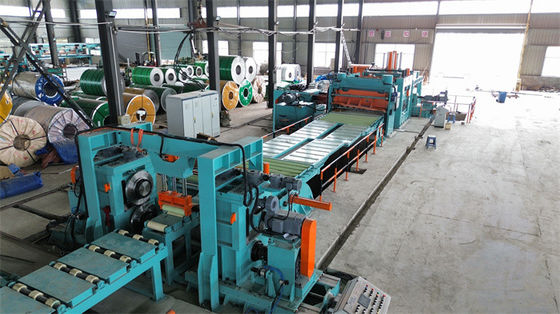

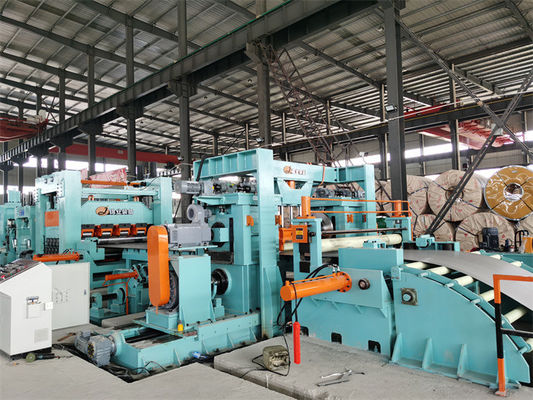

الحديد المقاوم للصدأ مقاس سميك قطع إلى طول خط 2-16 X 2000 مستويات مزدوجة مع تقليم الحافة
خط القطع إلى الطول من الصلب المقاوم للصدأعالية الدقة العمل الثقيل قطع الطول، وتكلفة أكثر بكثير من الميزانية خط قطع الطول العادية. 2-16mm نطاق سمك يتطلب مستويين، وقف بجانب بعضها البعض، مستوى واحد ل 2-6mm،والآخر لـ 4-16 ملم. وعلاوة على ذلك ، خط قطع ورقة الفولاذ المقاوم للصدأ لديه وظيفة التقطيع الحافة ، طلاء الفيلم ، charaters التراص التلقائي ، نحن من ذوي الخبرة في خط قطع ورقة الفولاذ المقاوم للصدأ سميكة إلى الطول ،يمكن أن يرشدك لرؤية خط التشغيل في مصنع العملاء لدينا.
الفولاذ المقاوم للصدأ، مثل SUS200، SUS300، SUS400 سلسلة، مقارنة مع الفولاذ الكربوني العاديقوة صفيحة الفولاذ المقاوم للصدأ قوة السحب ≤500Mpa قوة الشد ≤800Mpa
التكوين والمعايير:
| لا، لا، لا | التكوين | المعلم / التكوين |
| 1 | السرج الملفوف | 30T |
| 2 | طواقم إزالة الملفات المزدوجة | Φ500-800 ملم، حمولة 30 طن |
| 3 | طعام الزقاق ومستوي خمسة أدوات | Φ250 ملم، 200 كيلوواط |

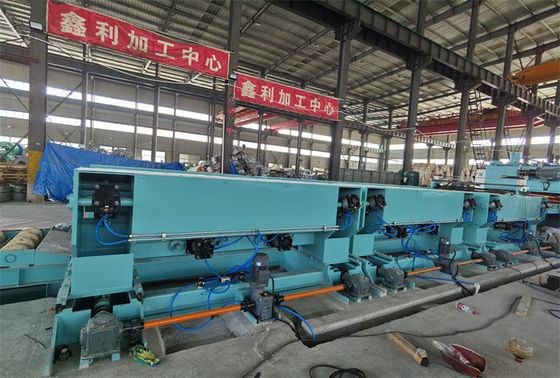

| 4 | جهاز تجميع الحفر | 6000ملم |
| 5 | دليل جانبي 1# | الهيدروليكية 1000-2000mm |
| 6 | محطم الحافة |
جسم منفصل، تحكم التردد، حافة 3-8 ملم |
| 7 | طاولة التدوير والحطام | دليل الخردة، محرك التلفزيون الهيدروليكي |
| 8 | الدليل الجانبي 2# | الهيدروليكية 1000-2000mm |
| 9 | 11 مُسَوِّي الدوّارات |
جهازي تسوية 4Hi، 300 كيلوواط، Φ210 مم، 132 كيلوواط، Φ130 مم |
| 10 | مشفر دواري | النائب (أومرون) |
| 11 | القطع الهيدروليكي | القوة الثقيلة، 55 كيلوواط |
| 12 | طاولة لعب | 4000ملم |
| 13 | طاولة المكعبات و X | نوع فتحة القنابل، 6m × 2 |
| 14 | نظام هيدروليكي | صمامات ريكسروث، مضخة يوكين |
| 15 | نظام التحكم الكهربائي | محرك باركر DC ، سيمانز PLC و HMI |
SUS201 ، SUS304 ، SUS410انتظرالمواصفات من الفولاذ غير المقاوم للإشارة:
| سلسلة SUS | الدرجة الوطنية | الصف ASTM | TS ((Mpa) | YS ((Mpa) |
| 200 Cr-Mn-Ni |
12Cr17Mn6Ni5N | 201 | 720 | 390 |
| 12Cr18Mn9Ni5N | 202 | 680 | 356 | |
| 300 Cr-Ni |
301 | 755 | 275 | |
| 0Cr18Ni9 | 304 | 680 | 320 | |
| 00Cr19Ni10 | 304L | 560 | 270 | |
| 0Cr25Ni20 | 310S | 655 | 310 | |
| 00Cr17Ni14Mo2 | 316L | 560 | 290 | |
| 400 سي سي |
1Cr13 | 410 | ||
| 430 | 345 | 510 |
الشخصيات:
1.الملف / المملف
القطع الثقيل إلى طول خط معالجة لفائف الصلب الثقيلة من المقياس الثقيل.
كل غطاء لديه ثلاث خطوات، فتح وإغلاق غطاءين بواسطة أسطوانات هيدروليكية.
آلية الجهد الخلفي مثبتة على قاعدة إزالة الملف ، لضمان استقرار الإزالة.
2مفتاح رأس إطار البوابة
إطار البوابة قوي جداً، مع رولر المضغوطة، رولر التسوية على رأس الإطار.
الضغط الهيدروليكي للفول السريع على قمة لفائف الصلب ، ويمكن ضبط زاوية الضغط
يمكن أن ينزلق عجلة التسوية إلى الأمام إلى الخلف لتتبع رأس الشريط وتسويقه.
الصفيحة المثبتة على المرحلة السابقة تدعم رأس الملف بينما تصويب رأس الملف.
3. أول 2 + 5 قبل المستوى
الدوّار ضخم وقويّ، يُخفّف الضغط الداخليّ من الملفّات الفولاذية، سطح الدوّار مُصلب ومغطّى بالكروم
لتخفيف التوتر في الانحناء إلى حالة استرخاء
4. حافة التقطيع: قبل وبعد منطقة التقطيع حفرة التراكم واحدة المتاحة، حافة التقطيع هو اثنين من أذرع القرص القرص مفتوحة ومغلقة حسب عرض الورقة،مع عجلة الصحافة للحفاظ على ورقة الرئيسية لا يتدفق، ثم اثنين من الملفوفات الخردة الحافة.

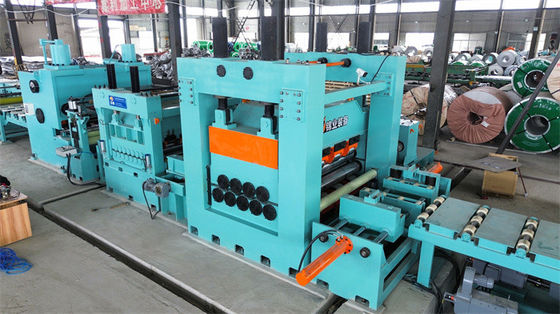

5. مستوى العمل الثقيل ((المستويات المزدوجة)
عدد المكواة الثقيلة سيكون 13pcs، 11pcs أو 9pcs، قطر الألواح سيكون 180mm -230mm -300mm،
يمكن تعديل الفجوة والزاوية للدوائر العليا والدوائر السفلية.
لا توقف تسوية، المستوي يعمل باستمرار دون الضغط على صفيحة الصلب أثناء القطع المتزامن، وهذا جيد لحماية سطح صفيحة الصلب دون ترك علامة عجلة
عندما يتم وقف القطع ، يتم تشبيه الموازنة ويتم إيقافها تحت قياس الكودر.
مقياس كبير يجلس قبل مقياس صغير، وفقا لسمك ورقة لاختيار مقياس مناسب لإخراج أفضل ورقة مسطحة.
6القطع الهيدروليكي
القص: إطار قوي ، محطة هيدروليكية قوية للقص ، نوع قص البندول ، توقف القطع تحت قياس مكيف.
7. المكعب الآلي
قنبلة فتحة التراص، والحصول على كل ورقة على ذراع الدوار، فتح ذراعين لتحرير ورقة السقوط على طاولة الرفع.
طاولة التدحرج تسليم الأوراق المتراكمة إلى الخارج للتعبئة.
8التحكم التلقائي، والعملية بأكملها تحت سيطرة PLC في وضع التلقائي.
