الجلد يمر التوتر التداول مستوى طاحونة خط 4Hi 0.2-1.5 X 1300

الجلد يمر التوتر التداول مستوى طاحونة خط 4Hi 0.2-1.5 X 1300
Basic Properties
country of origin
وشى ، الصين
Brand Name
Jinye
PRODUCT MODEL
0.2-1.5 × 1300
Trading Properties
MOQ
1 مجموعة
Packing
آلات عارية، أجزاء في صناديق
period for dispatch
180-240 يوم
payment method
L/C، T/T
Supply Capacity
5 مجموعات سنويا

Product Details

إبراز:

خط طاحونة تسوية التوتر المتحرك عبر الجلد

,

خط طاحونة تسوية التوتر المتحرك 4Hi

Name: خط طحن تسوية التوتر المتدحرجة من Skin Pass
Input Material: ملفات فولاذية ملساء من الفولاذ المعتدل
Input Thickness: 0.2-1.6 ملم
Input Width: ماكس 1300 مم
Coil Weight: بحد أقصى 25 ت
Line Speed: 200 متر في الدقيقة، 500 متر في الدقيقة، 800 متر في الدقيقة
Elongation: ضمن 5٪
Rolling Force: 6000KN
Stretch Tension: 120 كيلو نيوتن
Skin Pass Mill: 4 مرحبًا
Work Rolls: Φ 370 × 1450 مم
Support Rolls: Φ 720 × 1420 مم
Land Area: طول 25 متر وعرض 11 متر
Total Power: 1300 كيلو وات
Product Brief
ممر الجلد التدحرج التوتر مستوى طاحونة خط 4Hi ممر الجلد 0.2-1.5 × 1300 مقدمة طاحونة تمرير الجلد:يتم تسطيح الصلب المقوس بالبرد والمسحوق من خلال المطاط للحصول على شكل صفيحة عالية الجودة وتحسين خصائصه الميكانيكية.طاحونة 4هاي، انخفاض سمك الصفيحة هو قليلا مع ضغط التدحرج أقل. آلة تصفية متعددة الأدوات: من أ...
Product Description

ممر الجلد التدحرج التوتر مستوى طاحونة خط 4Hi ممر الجلد 0.2-1.5 × 1300



مقدمة

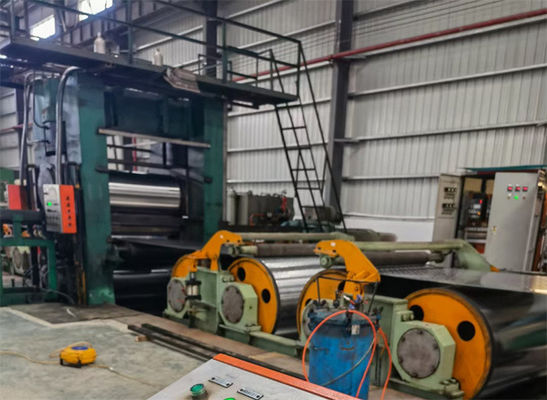

  • طاحونة تمرير الجلد:يتم تسطيح الصلب المقوس بالبرد والمسحوق من خلال المطاط للحصول على شكل صفيحة عالية الجودة وتحسين خصائصه الميكانيكية.طاحونة 4هاي، انخفاض سمك الصفيحة هو قليلا مع ضغط التدحرج أقل.
  • آلة تصفية متعددة الأدوات: من أجل تلبية متطلبات المعالجة اللاحقة ، يتم استخدام طرق تصفية مختلفة في المصنع.يتم استخدام آلة تصويب متعدد الأدوات على نطاق واسعبعد مرورها من خلال هذه الآلة المباشرة، الصفيحة الرقيقة لا تمتد نفسها، ولكن فقط تحول الموجات الكبيرة إلى موجات صغيرة، مما يجعل سطح الصفيحة مسطحة تقريبا.لألواح ذات سمك أقل من 0.8 ملم، المُستقيم المتعدد الأدوات ليس فعالاً.

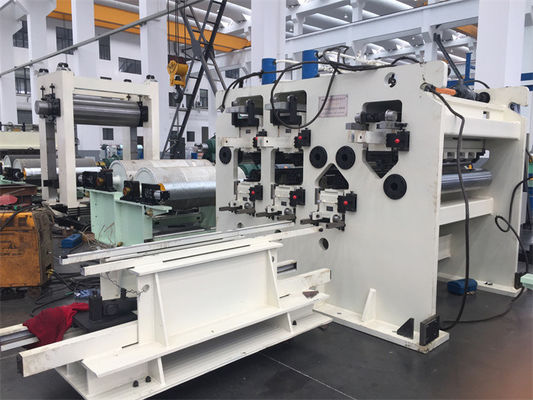

  • مستوى التوتر ((الامتداد الانحناء آلة تصويب) يمكن أن تشكل في وقت واحد التشوهات الطولية والعرضية للصفائح الرقيقة،وبالتالي تحسين تماما مسطحة وخصائص المواد من الألواح الرقيقة، مما يعزز إلى حد كبير تكنولوجيا تصويب الصفائح الرقيقة. بسبب إجهاد الانحناء الناتج عن الانحناء ، يتم تقليل التوتر إلى حد كبير.فقط 1/3 إلى 1/5 من التوتر المطلوب لمباشرة التمدد الخالصة مطلوبة لتحقيق نفس تأثير المباشرةوبالإضافة إلى ذلك، فإن تأثير التسوية هو الأفضل.

عملية العمل:

Coil loading → uncoiling → coil head & tail cutting → seam welding → tension S-roller → anti wrinkle roller →4 Hi Skin Pass Mill → anti wrinkle roller → thickness gauge →Tension Leveler→ tension S-roller → oiling → shearing → Recoiling → Coil unloading



المعلمات:

  • مادة: فولاذ كربوني عادي
  • قوة الصلبة σ S ≤ 350 MPa، قوة الشد σ b ≤ 450 MPa
  • مواصفات المواد:0.2×1.6×1300 ملم
  • الطول:0.42.0% ((النوع الجاف) 1.05.0% ((النوع الرطب)
  • تحمل الألواح الملفوفة المشمسة الخام الملفوفة باردة تلبي المعيار الوطني
  • مواصفات مواد ورق الملف:
  • الحد الأقصى للقطر الخارجي للملف: 2100 ملم،القطر الداخلي: Φ508 ((Φ610) ملم
  • الوزن الأقصى للفول:27t
  • المنتج النهائي:
  • القطر الداخلي للملف: Φ508mm، وزن الملف الأقصى: 15t
  • قوة التدحرج القصوى:6000 KN
  • التوتر الجلدي: 120 KN
  • سرعة عبور الجلد: ≤200 م/دقيقة
  • سرعة التفريغ / إعادة التفريغ: ≤200 م/دقيقة
  • التوتر في التفريغ / التفريغ: 30/40 KN
  • نطاق توسيع قوس الملف:Φ508 Φ485mm ((Φ610 Φ590mm)
  • ارتفاع خط عبور الطاحونة:1000 ملم
  • اتجاه التغذية:العميل يقرر
  • الطاقة الإجمالية المثبتة:DC 1240kW،AC 75kW
  • مساحة أرض المصنع:21×11×5 م ((الطول والعرض والارتفاع)
  • فقط طاحونة عبور الجلد مرتفعة، وحدات أخرى أقل من 2.5m ارتفاع

التكوين:

  البند المواصفات كمية
  قسم التفريغ
1 السرج التحضيري   1 مجموعة
2

عربة تحميل لفائف

  1 مجموعة
3

طوافة طلاء عائمة

Φ508×1450mm 1 مجموعة
4

قاعدة القيادة

  1ص
5

القاعدة العائمة

  1ص
6

ذراع الدعم

  1 مجموعة
  قسم الدخول
1

لفة ضغطة الدخول

  1 مجموعة
2

لوحة المفرشة

  1 مجموعة
3

قشر الدخول

  1 مجموعة
4

عجلة الانحناء

  2 مجموعات
  الجهد الدخالي S لفة
1

أدوات التوتر

طلقة التوتر Φ900 × 1450

2 قطع
2 قاعدة للوحة التوتر   1ص
3

قاعدة القيادة

  1ص
4

S رولي رولي للضغط

  1 مجموعة
  طاحونة لتمرير الجلد
1

الجهاز المتحرك

عمود الوقوف 350 × 450 مم

1 مجموعة
2

طواحين العمل

Φ370 × 1450 مم 1 مجموعة
3

أدوات الدعم

Φ720 × 1420 مم 1 مجموعة
4

أسطوانات هيدروليكية لإنحناء أدوات العمل، وموازنة أدوات الدعم

  1 مجموعة
5



الأجهزة قبل الطاحونة

تشمل عجلة استقرار، عجلة مضادة للتجاعيد، الخ

1 مجموعة
6



الأجهزة بعد الطحن

تشمل عجلة استقرار، عجلة مضادة للتجاعيد، الخ

1 مجموعة
7

جهاز تغيير الألواح الهيدروليكية

لتغيير أدوات العمل، تغيير أدوات الدعم

1 مجموعة
  الجهد الخارجي S الملفات
1

أدوات التوتر

عجلة التوتر Φ900 × 1450 2 مجموعات
2 قاعدة للوحة التوتر   1ص
3

قاعدة القيادة

  1ص
4

S رولي رولي للضغط

  1 مجموعة
  قسم الخروج
1

لفة دعم الانحناء

  1 مجموعة
2

عجلة المخرج

  1 مجموعة
3

قشر الخروج

  1 مجموعة
4

لوحة المفرشة

  1 مجموعة
5

عجلة المنحرف الخارجي

  1 مجموعة
  ملف التلفزيون
1 ملف التلفزيون Φ508×1450mm 1 مجموعة
2 قاعدة القيادة   1ص
3 ذراع الدعم   1 مجموعة
4 عربة تفريغ الملف   1 مجموعة
5 السرج الملفوف   1 مجموعة
  محركات، أجهزة تخفيض، مفاصل عالمية
1

محرك التفريغ

Z4-280-21 110كيلوواط 1 مجموعة
2

محرك إعادة التدوير

Z4-280-21 110كيلوواط 1 مجموعة
3

4# محرك S roll

Z4-250-11 110كيلوواط 2 مجموعات
4

3# محرك S roll

Z4-280-21 200كيلوواط 2 مجموعات
5

محرك طاحونة الجلد

Z4-355-32 400كيلوواط 1 مجموعة
6

4# خفّض الدوال S

NGW102-20 1 مجموعة
7

3# خفّف الدوّار S

NGW122-20 1 مجموعة
8

محرك تخفيض الطاحونة الرئيسي

ZLY355-8 1 مجموعة
9

مفاصل عالمية

نوع SWC 1ص
10

السكك الحديدية

GGB85AB 4 مجموعات
  المواد المساعدة
1

محاور مرساة الأرض

مع آلة

1 مجموعة
2

وسائد الوسائد

مع آلة

1 مجموعة
1

نظام AGC عالي الضغط

تضم سلطانة AGC عالية الضغط،

محطة هيدروليكية عالية الضغط والتحكم الكهربائي


2

نظام هيدروليكي تحت ضغط طبيعي


3

المركزية التلقائية CPC

نظام CPC التلقائي


4

نظام عبور الجلد الرطب


5

نظام التحكم الكهربائي

محركات Siemens 6RA80 DC


6 صانع لحام 1 مجموعة
7 زيت الكهربائي الستاتي 1 مجموعة
8

سياج الأمان والأنذار

1 مجموعة
9

أنابيب هيدروليكية، كابلات كهربائية

1 مجموعة
10

مواد التثبيت

العميل يعد خطوط الأنابيب الهيدروليكية ، الكابلات الكهربائية ، المورد يقدم القائمة التفصيلية
