خط قطع لفائف الصلب HR ذو القياس الثقيل

خط قطع لفائف الفولاذ الثقيلة HR لـ 8 X 2000 ASTM1008 ، Q195 ، Q235 ، 08steel

حول خطوط قطع لفائف الفولاذ الثقيلة، قمنا بتوريد 6×2000 قطعة مزدوجة لقطع الصفائح السميكة عالية الجاذبية إلى الهند، 8×2000 خط قطع الرؤوس المزدوجة إلى الجزائر وروسيا،16 x1650 خط قطع HR إلى ماليزيا، 12x1250mm قطاع إلى المحلية مقاطعة سيتشوان، وما إلى ذلك نحن تصميم آلة قطع كما يريد العملاء.

قطع ورق لفائف سميكة في الاتجاه الطولي، مثل 8mm، 10mm، 12mm، 14mm الصلب الكربوني العادي، أو قطع المقياس الثقيل عالية الجاذبية، على سبيل المثال 4mm، 5mm، 6mm، 7mm، 8mm، الخ...يجب أن تحمل آلة القطع أداءً ثقيلًا وأن يكون هيكل الآلة قويًا ويتم تشغيله تلقائيًا..

الخصائص:

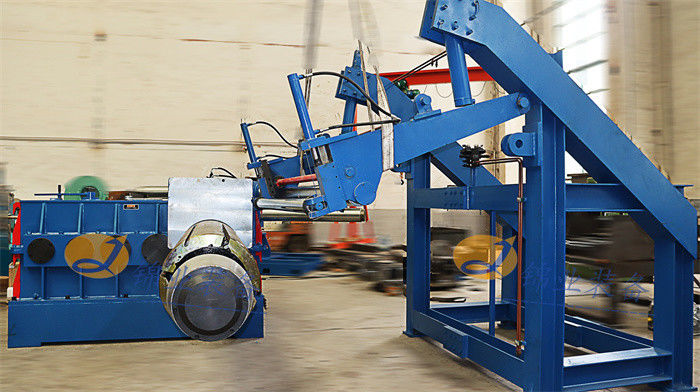

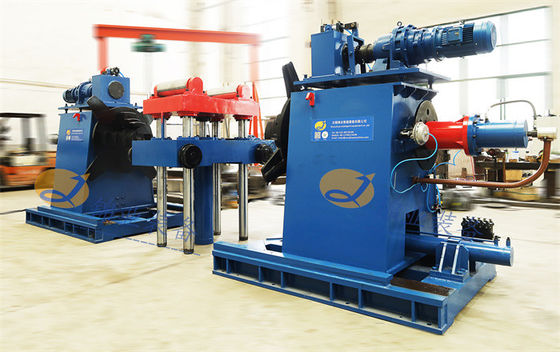

1. مكشوف الرؤوس المزدوجة الكبيرة: لوحات الملفات الفولاذية السميكة غالبًا ما تكون ثقيلة ذات قطر خارجي كبير ، ويمكن أن يبلغ وزن الملفات الحد الأقصى من 30-40 طن والقطر الخارجي يصل إلى حوالي 2200 مم.قطرات الملف الداخلي ليست منتظمة، تبحث عن شكل بيضاوي، والمعاكس اثنين من المخروط mandrels يمكن أن تدعم بسهولة لفائف داخل.

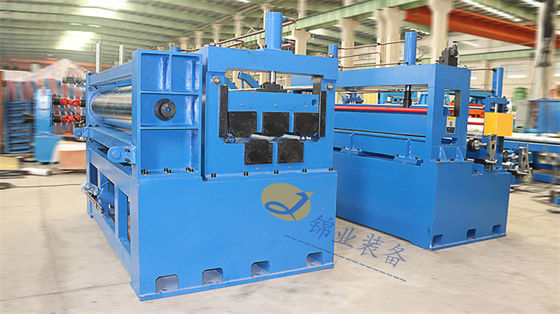

2. قوية 5 أدوات المكافئة المسبقة قبل قطع: تم تجميد الصفيحة السميكة لتصبح لفائف في خط التدحرج، نصف قطر لفاف الشرائط قوية،مستوى قوي يمكن أن تسطح شعاع ثني الملف لتصبح مسطحة، جاهزة لقطع لاحقا.
3. خمسة عجلات التوتر: التوتر خمسة عجلات هو 3 أكثر من 2 هيكل عجلات، والحفاظ على شرائط الصلب عن كثب تحت التوتر الارتداد مستقرة
4. الشرائط التي تفصل إطار الصحافة فوق الارتداد: لضمان الارتداد المستمر ، يجب أن يتم الاحتفاظ بكل شريط بترتيب ودقة طبقة واحدة على الطبقة السفلية ،هيدروليكي إطار الصحافة الفاصلة الوقوف بثبات على الأساس، الضغط على عمود الفصل على الشرائط الارتدادية بواسطة أسطوانتين هيدروليكيتين.
5. شق وترجع: الهيكل هو نفس العادي ، أقوى بكثير ، وتعتمد بعض الأجزاء على مادة خاصة. العمل في التزامن عن طريق التحكم في PLC.
6. الدليل الجانبي المتحرك للتعديل: بالنسبة لوحة مقياس السماكة ، يتم تحريك الدليل الجانبي للتعديل عن طريق الضغط على زر على اللوحة.
7. اثنين من الملفوفات الخردة على كل جانب: مدفوعة بشكل مستقل بواسطة محرك التردد المتردد الكبير، مع تحريك لفاف الخردة.
8. التحكم الكهربائي: خزانة المحرك الرئيسي خلف آلة القطع على جانب المحرك ، وتقع لوحات المشغل أمام الآلة ، والتي تحتوي على شاشات تعمل باللمس و Siemens PLC.

 التكوين والمعايير:
