تفاصيل المنتج:
|
| اسم: | مقياس خفيف دقة فك اللف حزّ الارتداد الخط | مواد الإدخال: | لفائف الفولاذ المقاوم للصدأ SUS200 ، SUS300 ، SUS400 |
|---|---|---|---|
| سمك اللفة: | 0.4-4.0 ملم | عرض الملف: | 300-1600 ملم |
| عدد الحز: | 4 مم × 10 شرائط | وزن الملف: | بحد أقصى 25 ت |
| معرف الملف ، OD: | 508 مم ، 1800 مم | سكين القطع: | ID240 X OD360mm |
| نكص مغزل: | 508 ملم | سرعة القطع: | 200 ميجابكسل |
| إجمالي الطاقة: | 430 كيلو واط | مزود الطاقة: | 380 فولت ، 50 هرتز ، 3 ساعات |
| إبراز: | المقياس الضوئي خط قطع الدقة,خط قطع الدقة,خط قطع دقيق للترتيب,uncoiling Precision Slitting Line,Recoiling Precision Slitting Line |
||

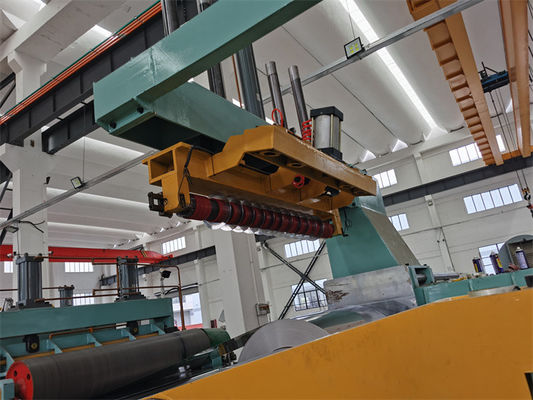

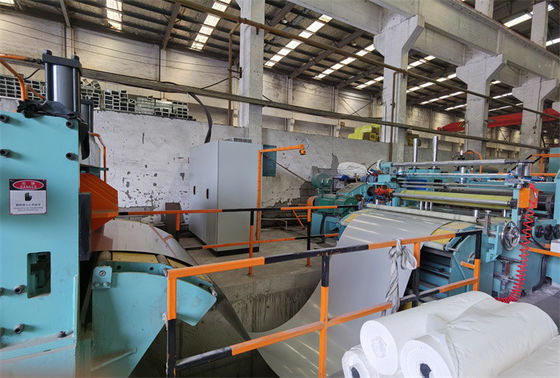

مقياس خفيف دقة فك اللف وخط الحز الارتداد 4 × 1600
شق الفولاذ المقاوم للصدأ ، نولي اهتمامًا بالغ الأهمية لطبيعة السطح الحرجة للمادة ، والشخصيات التالية لخط الحز SUS:
يتم تخصيص كل خط حز ، نصنع خط حز الفولاذ المقاوم للصدأ حسب متطلبات العميل
حدود:
| الوصف والمواصفات | |
| مواد خام |
AISI 409 و AISI 430 و AISI 201 و AISI 304 و AISI 310 و AISI 316 و AISI 321 و AISI 904 و AISI 2205 وغيرها قوة الشد σب≤800 نيوتن / مم2، قوة الخضوع ≤450N / مم2 ملفات 0.4-4.0 x 300-1600mm x 25T |
| منتج منتهي |
سمك 4 مم ، بحد أقصى 10 شرائح ؛≤1.5 مم ، 30 شرائط كحد أقصى الحد الأدنى لعرض 50 مم ، Φ508 مم ، Φ1800 مم ، القطر الداخلي Φ508mm ، القطر الخارجي Φ1800mm ، الوزن الأقصى 25T |
| آلة الحز |
الحز النشط أو السحب ، محرك DC سرعة الحز: 200m / min بحد أقصى.سرعة الخيوط: 0-15 م / دقيقة إجمالي 430 كيلو وات ، مساحة الأرض 35 م × 10 م |
| دقة القطع |
عرض شق التسامح ≦ 0.10mm ، حدبة شق ≦ 0.5 مم / م للشريط الأعرض من 300 مم ، ≦ 1.0 مم / م للشريط <300 مم نتوءات شق 0.05 مم نكص مذهل ≦ ± 0.5 مم الارتداد turriform ≦ ± 2.0mm |
| تعبير | سرج ملف على شكل حرف V ، تحميل ملف —— لفافة مغزل ناتئ —— تغذية ملف برأس ، ضغط وتجريف —— تغذية قرصية مزدوجة الأسطوانة ، مستوي بخمس بكرات —— قطع نهائي ---- مجمع الفتحات 1 - - دليل جانبي - شق قرصي (قاطع مزدوج) - - لف الخردة - - مجمع ثقوب 2 - - فاصل مسبق / موتر / قص ما بعد / بكرة قياس الطول - - ضغط ملفات وفاصل / جهاز إعادة لف - - ملفات- التفريغ —— التحكم الهيدروليكي —— التحكم الكهربائي |
تعبير:
| الشخصيات والوصف | |
| سيارات لفائف | فتى اللحام ، سرج V ، دليل أربعة أعمدة ، هيدروليكي من أعلى إلى أسفل ، محرك سير |

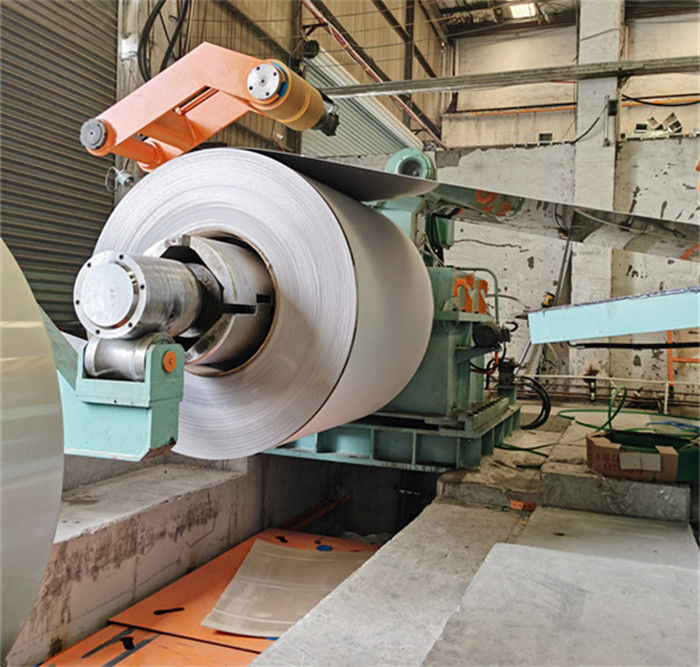

| Uncoiler | شياق مذهل ذو أسنان التمدد الفردي ، ناقل حركة تروس محرك التيار المتردد ، يزيل التوتر الخلفي ، محاذاة مركزية هيدروليكية ، تقشير الورق |
| فتاحة رأس الملف | لفة snubber ، استقامة لفة ولوحة التجريف |
| بريلفيلر | بكرات قرصية مزدوجة و 2 على 3 مستوي لتسوية لوحة الملف ، ومقص هيدروليكي |
| حلقة حفرة | توجد حفرة واحدة بعد المسبق وقبل التقطيع ، والحفرة الأخرى بعد التقطيع وقبل الشد ، لمزامنة الشريط الفولاذي |
| دليل جانبي | لضمان وجود شريط فولاذي في وسط الخط قبل التقطيع |
| المشقق | العرش المزدوجة ، الضبط العلوي من الأعلى للأسفل ، مفاصل المحرك وعلبة التروس العالمية ، تحتاج إلى سكين قرصي ، فواصل ، مطاط PU ، أدوات ألواح شريط الباكليت. |
| اللفاف الخردة | لفات مزدوجة في أذن الخط ، إما أفقيًا أو رأسيًا ، يتم التحكم في تردد التيار المتردد ، مع طاولة فحص الشرائط وأسطوانة الضغط |
| الموتر | شعرت بضغط الضغط ، ترميز الأسطوانة المنحرفة |
| فواصل | فواصل مرتين قبل الشد ، إطار فاصل ضغط هيدروليكي على جهاز إعادة اللف |
| Recoiler | مغزل الارتداد الهيدروليكي ، محرك المحرك وعلبة التروس ، دافع الملفات الهيدروليكية ، دعم الباب المتأرجح |
