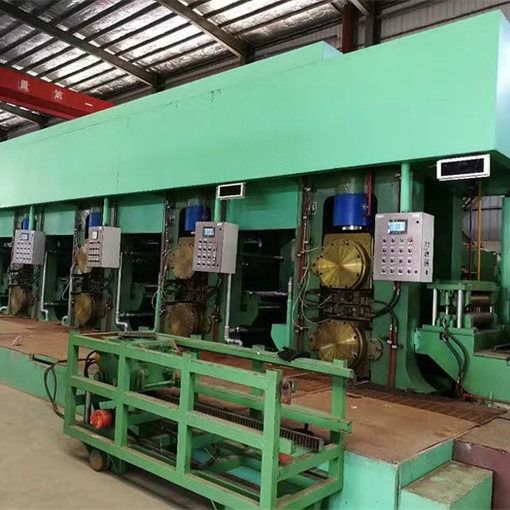

مطحنة الدرفلة على البارد ذات الخمس أركان من AGC خط 550

خط درفلة درفلة على البارد بخمسة أركان مترادفة مع اثنين من أجهزة إعادة اللف (550)

تعبير

1. فك التمدد الهيدروليكي
2. القص الهيدروليكي ، طاولة اللحام
3. مجمع حلزوني أفقي
4. جدول معالجة الدخول (بما في ذلك لفة التوتر)
5. مطاحن 4hi ، 1 # -2 # -3 # -4 # -5 #
6. جهاز تغيير البكرات الاحتياطية الهيدروليكية (5 مجموعات)
7. جهاز تغيير بكرة العمل (2 مجموعات)
8. جدول معالجة الإخراج (القص الهيدروليكي)
9. لفائف تفريغ السيارة
10. نظام هيدروليكي عادي الضغط
11. نظام هيدروليكي AGC 1 مجموعة
12. نظام التشحيم بالزيت والغاز 1 مجموعة
13. محطة التشحيم بالزيت الرقيق 1 مجموعة
14. محطة التشحيم العملية (العميل يستعد)
15. نظام التحكم الكهربائي
16. نظام قياس السماكة ، 2 مجموعات

تدفق:

Uncoiler ← القص ، طاولة اللحام ← المركب الحلزوني الأفقي ← جدول معالجة الدخول (بما في ذلك لفة الشد) ← مطحنة 1 # 4hi ← 2 # مطحنة ← 3 # مطحنة ← 4 # مطحنة ← 5 # مطحنة ← جدول معالجة الخروج (بما في ذلك القص) ← جهاز إعادة اللف → لفائف تفريغ السيارة

المعلمات:

نظام AGC الهيدروليكي:

• صمام مؤازر كهربائي هيدروليكي: 609 مؤسسة ، خزان زيت وأنابيب من الفولاذ المقاوم للصدأ.
• تشمل المضخة ، الخزان ، المبرد ، الفلتر ، مجمع الطاقة ، السخان ، مجموعات الصمامات ، مستشعر الإزاحة ، مستشعر الضغط ، برنامج AGC وخزانة الكمبيوتر ، إلخ.
• ضغط النظام: 31.5 ميجا باسكال
• ضغط العمل 18-21MPa ستبليس قابل للتعديل
• ماكس سرعة الضغط لأسفل
• 46 # زيت هيدروليكي مضاد للتآكل
• نظافة الزيت في النظام: NAS7
• درجة حرارة oi: 45 ± 10 ℃
• نظافة ترشيح الزيت في خطوط الأنابيب: 10 ميكرومتر
• نظافة ترشيح الزيت قبل صمام مؤازر: 3um
• نظافة ترشيح الزيت العائد: 10 ميكرومتر
• استهلاك مياه التبريد: 11 م 3 / ساعة
• ضغط مياه التبريد المتداولة: 0.4 ميجا باسكال
• السخان الكهربائي: 3 × 2 كيلو وات

نظام التحكم الكهربائي:

• نظام تعديل سرعة المغناطيس الضعيف من سيمنز 6RA80 ذو الجسر 4 رباعي ، التحكم في الرد على برمجة Siemens PLC.
• يقوم الكبل البصري أو كبل البروفيبوس بتوصيل الوحدات النمطية لتحقيق الاتصال ، مع انضمام التوتر.
• شد اللف المستمر مع زيادة قطر اللف وتتبع التوتر.
• جزء رئيسي واحد ، لوحتا مشغل ، لوحة ناتئ في مطحنة واحدة ، مع عرض التيار ، السرعة ، التوتر.
• يشتمل نظام التحكم على وحدة تحكم قابلة للبرمجة ، وشاشة تعمل باللمس ، ومضخة ، ومشغل ، وفحص الإشارة ، وما إلى ذلك ، لإظهار معلمات الماكينة ، وحالة التشغيل وتحليل الأعطال ، مع الضغط ، وأجهزة استشعار الموضع التي تنضم إلى حلقة التحكم.
• يخرج خطأ ، وإضاءة إنذار وصوت للتذكير و 5 دقائق لاحقًا تظهر إشارة غير طبيعية
