1xxx 3xxx 8xxx صفائح الألمنيوم مطحنة الدرفلة المستمرة 720 × 1450mm

مطحنة درفلة صفائح الألمنيوم Φ720 × 1450mm

• من مخرج فرن الألمنيوم المصهور ، التحكم التلقائي في مستوى سائل الألومنيوم ، صقل السائل بشكل أكبر في صندوق التفريغ ، الفلتر ، فم الصندوق الأمامي ، بكرات الدرفلة من الدوران المعاكس والتبريد الداخلي المتداول ، يتبلور سائل الألمنيوم ضمن تشوه معين ليصبح 6-8 مم سماكة صفائح الألمنيوم من الألومنيوم المصهور أو سائل سبائك الألومنيوم.ثم قص رأس الصفيحة وأعد لفها لتكون لفائف ألومنيوم.
• يميل الخط المحوري لماكينة درفلة الصب بمقدار 15 درجة إلى الخط العمودي ، وهذا جيد لقهر الفصل المعدني والتوتر السطحي لفيلم أكسيد المعدن.
• مستوى السائل المستقر بين فرن الصهر وطاحونة الصب مهم للغاية.يمكن لوحدة التحكم في التدفق في منفذ الفرن ضبط التدفق المستمر والحفاظ عليه.يجب أن يكون سائل سبائك الألومنيوم مستمرًا ونظيفًا في نفس التركيب الكيميائي ، وجهاز التفريغ يقوم بتكرير السائل ثم يتدفق السائل إلى الصندوق الأمامي لمطحنة الصب بعد التصفية.يرسل مغذي سلك التيتانيوم قطعتين كحد أقصى من سلك AlTiB إلى نظام الغسيل بسرعة ثابتة محددة مسبقًا لتنقية الحبوب المتبلورة.
• تضمن درجة ميل 15 درجة لمطحنة الصب والتحكم الدقيق في مستوى السائل للصندوق الأمامي أن يقوم الصندوق الأمامي بتزويد سائل الألمنيوم إلى فم الصب تحت ضغط دقيق للغاية.من فوهة الصب ، يملأ سائل الألمنيوم في بكرات الصب ليتم تبريده من الداخل ، وينتشر السائل في اتجاه عرضي على سطح الأسطوانة.في هذا الشهر ، يبقى السائل في فجوة لفة قليلاً قبل خط مركز الأسطوانة ويبرد بسرعة ويتصلب في غضون فترة زمنية قصيرة ، يتم الانتهاء من تبلور الصب ومن ثم يصنع الدرفلة الساخنة الصفيحة.يتم أخذ الطاقة الحرارية في السائل بسرعة بواسطة البكرات.
• يتم نقل الحرارة من خلال بكرات الصب التي يكون توصيلها الحراري ذو غلاف جيد جدًا.إلى جانب حمل التدحرج ، تتحمل أكمام الأسطوانة تأثير الحمل الحراري في دورة درجة الحرارة الساخنة ودرجة الحرارة المنخفضة الباردة.يعتبر هيكل غلاف الأسطوانة والمواد ودرجة حرارة مياه التبريد من العوامل الحاسمة لدرفلة الصب.
• يمكن ضبط كل فم صب بدقة في الاتجاه الأفقي والرأسي ، مما يضمن دحرجة عالية الجودة.
• يتم تشغيل كل بكرة بواسطة محرك DC ومخفض تروس كوكبي ، يتم التحكم فيهما بواسطة نظام تحكم متعدد الأرقام.

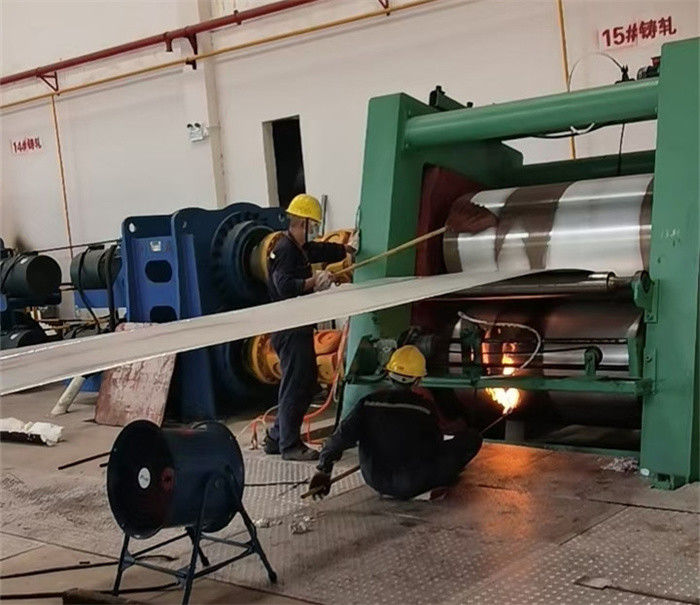

• يجعل نظام الرش باللهب عزل الكربون لفصل وتشحيم سائل الألومنيوم من الالتصاق بالبكرات.
• بعد ترك البكرات المصبوبة ، من خلال بكرة التوجيه ، وبكرات التغذية بالقرص ، والقص الهيدروليكي ، وبكرة الانحراف ، ولفائف إعادة لف صفائح الألمنيوم من الأسفل مدفوعة بمحرك DC.
• يوفر جهاز إعادة اللف توترًا متعرجًا.عند الانتهاء من لف ملف واحد ، يقوم قص المسار بقطع الصفيحة القادمة باستخدام بكرات تغذية بالقرص لتثبيت شد الصفيحة ، بعد أن يبدأ جهاز إعادة اللف لف ملف جديد ، تفتح بكرات القرص.
• عربة تفريغ اللفائف وملف التفريغ الهيدروليكي من جهاز إعادة اللف.

المعلمات

ترتيب:

1. تميل مطحنة الدرفلة ، ويمكن أن تتأرجح على بكرات التغيير الرأسية والهيدروليكية.
2. القيادة: تعمل محركات التيار المتردد بشكل مستقل على تشغيل البكرة العلوية والسفلية ، مع وظيفة تعويض السرعة
3. الضبط المسبق لفجوة الأسطوانة: الضبط الخام هو ضبط سماكة الوسادة ومفتاح السقاطة اليدوي من خلال أسافين مزدوجة لتعيين فجوة الأسطوانة مسبقًا ، والضبط الدقيق هو ضبط ضغط الأسطوانة الهيدروليكية للضغط لأعلى.
4. تزييت سطح الأسطوانة: رش اللهب المتحرك ذهابًا وإيابًا.
5. الارتداد: التحكم في أوضاع التوتر المستمر أو التوتر المتدرج.
6. التحكم المسبق في الضغط: التحكم في الضغط بحلقة مغلقة.
7. بكرات القرص: تحكم دقيق في السرعة الخطية المنخفضة للبكرة للحفاظ على التزامن مع سرعة آلة الصب.
8. يحتوي نظام التحكم الكهربائي على وظائف فحص الحمولة الزائدة ، السرعة الزائدة ، الدوار المغلق ، إلخ.
9. النظام الهيدروليكي: مضختان هيدروليكيتان ، أحدهما يعمل احتياطيًا ، وستعمل المضخة الاحتياطية على الفور عند تعطل مضخة العمل.
10. منصة فم الصب: الجزء الذي يتلامس فيه سائل الألمنيوم ذو درجة الحرارة العالية هو الحديد الزهر المقاوم للحرارة.ضبط دقيق يدويًا.يجب أن يضمن التصميم والتصنيع والتركيب سلامة وموثوقية المعدات ، ولن يتسبب في تلف ناقل الحركة والإشارة والكابلات عند تسرب سائل الألمنيوم في الصندوق الأمامي وفم الصب.
11. يتم فحص ارتفاع مستوى السائل لصندوق الفم المتدفق بواسطة مفتاح القرب ويتم التحكم فيه تلقائيًا ، ويتم التحكم تلقائيًا في مستوى السائل في الصندوق الأمامي.دقة التحكم ± 1 مم.
12. يوجد إعداد شاشة اللمس على لوحة المشغل الرئيسية لتعيين وإظهار المعلمات ومراقبة حالة عمل الماكينة.
13. يتم دمج أنابيب الزيت الهيدروليكي بواسطة صمامات معيارية وكتل مدمجة.
