تفاصيل المنتج:
|
| اسم: | قطع مستمر عالي السرعة لطول معدات الخط | مادة: | ألواح الصلب المدرفلة الكربون الصلب ، سبائك منخفضة |
|---|---|---|---|
| سمك ورقة: | 4-12 ملم | عرض الورقة: | 1000-2000 مم |
| طول الورقة: | 2000-12000 ملم | سرعة القطع: | 6 قطعة / دقيقة × 6 م |
| معرف الملف: | 508 مم ، 610 مم ، 760 مم | وزن الملف: | 30 ت |
| طول التسامح: | +/- 0.5 ملم | التسطيح: | 1.5 -2.0 مم / م 2 |
| إجمالي الطاقة: | 550 كيلو واط | مساحة الأرض: | 55 م × 10 م |
| إبراز: | خط القطع الطائر عالي السرعة,القطع الطائر المستمر على طول الخط,القطع للطول وخط الحز |
||

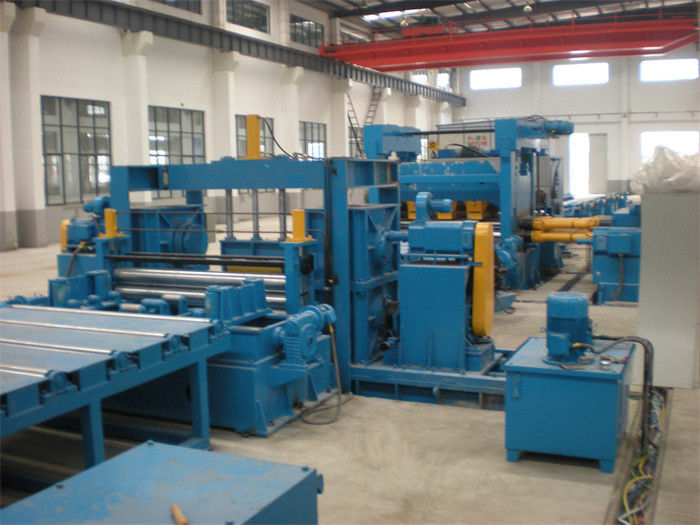

قطع الفولاذ المدلفن المستمر عالي السرعة لطول معدات الخط مع تشذيب الحافة
يمكن العثور على معدات خط CTL الخاصة بنا في مجموعة متنوعة من الأنواع المختلفة من المصانع: مصانع الصلب ، ومراكز خدمة المعادن ، ومصانع مُصنِّع المعدات الأصلية (OEM) ، في صناعة الأغذية والمشروبات ، والإلكترونيات ، إلخ.
التغذية الثقيلة لإيقاف خطوط CTLتم تصميمه لتغذية مادة الشريط إلى نقطة محددة مسبقًا تتجاوز القص ، ثم توقف ثم قص الشريط إلى اللوحة.عادةً ما تكون خطوط التغذية إلى التوقف عبارة عن خطوط قياس ثقيلة تتراوح من 0.375 بوصة (9.5 ملم) إلى 1.00 بوصة (25 ملم) في السُمك و 24 بوصة (610 ملم) إلى 120 بوصة (3050 ملم) في العرض.
في حلقة CTL Lines، لا تتوقف مادة الورقة أبدًا في قسم الإدخال في السطر.تحدث عملية القص عندما تتوقف الصفيحة مؤقتًا بعد أن يتم تغذيتها بطول محدد يتجاوز نقطة القص بواسطة لفات التغذية.يجب أن يتسارع نظام التغذية إلى سرعات عالية للحفاظ على متوسط عمق حلقة ثابت.
قص مستمر عالي السرعة لخطوط الطولمزودة بمقصات ديناميكية مصممة لقطع المواد بسرعة الخط ، مما يسمح للشريط بالتحرك باستمرار.الحل الأكثر شيوعًا هو القص الدوراني والقص المتحرك.

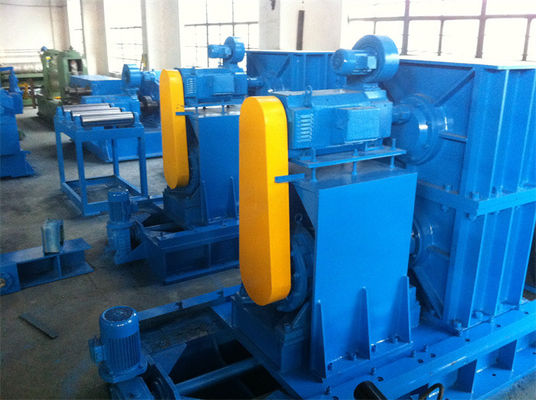

في خط قطع الشريط المعدني عالي الدقة ، غالبًا ما يكون تشذيب الحواف مطلوبًا بشكل خاص لألواح الفولاذ المقاوم للصدأ ، وألواح الصلب الألومنيوم.
تصفيح الفيلم يظهر أيضًا في عملية القطع المستمر ذات الدقة العالية.
التكوين والمعلمات:
| رقم. | تعبير | المعلمة / التكوين |
| 1 | لفائف السرج | 20-30 طن |
| 2 | فك مغزل مزدوج | Φ500-800 مم ، حمولة 30T |
| 3 | مغذي قرصة وخمسة أسطوانات مستوية | Φ250 مم ، 200 كيلو وات |
| 4 | تراكم الحفرة | 6000 ملم |
| 5 | دليل جانبي 1 # | 1000-2000 مم هيدروليكي |
| 6 | أداة تشذيب الحواف |
جسم منفصل ، تحكم في التردد ، 3-8mm حافة |
| 7 | اللفاف الخردة وما يزيد عن الجدول | دليل الخردة ، اللفاف بالدفع الهيدروليكي |
| 8 | دليل جانبي 2 # | 1000-2000 مم هيدروليكي |
| 9 | 11 بكرة تسوية | 4Hi ، 300KW ، Φ210 مم ، 300KW |
| 10 | التشفير الروتاري | مندوب ، اومرون |
| 11 | القص الهيدروليكي | واجب ثقيل ، 45 كيلو واط |
| 12 | طاولة لف | 4000 ملم |
| 13 | مكدس وجدول X. | نوع فتحة القنبلة ، 6 م × 2 |
| 14 | النظام الهيدروليكي | صمامات ريكسروث ، مضخة يوكن |
| 15 | نظام التحكم الكهربائي | محرك Parker DC و Siemens PLC و HMI |
SUS201 ، SUS304 ، SUS410ستايمواصفات الفولاذ nless كمرجع:
| سلسلة SUS | الرتبة الوطنية | درجة ASTM | TS (الأم) | YS (الأم) |
| 200 Cr-Mn-Ni |
12 كر 17 مليون 6 ني 5 ن | 201 | 720 | 390 |
| 12 كر 18 مليون 9 ني 5 إن | 202 | 680 | 356 | |
| 300 الكروم نيكل |
301 | 755 | 275 | |
| 0 كر 18 | 304 | 680 | 320 | |
| 00 كر 19 ني 10 | 304 لتر | 560 | 270 | |
| 0 كر 25 | 310 ثانية | 655 | 310 | |
| 00Cr17Ni14Mo2 | 316 لتر | 560 | 290 | |
| 400 سجل تجاري |
1 كر 13 | 410 | ||
| 430 | 345 | 510 |
الشخصيات:
1.Uncoiler / Decoiler
خط القطع الثقيل للطول يتعامل مع ملفات الصلب الثقيلة ذات المقياس الثقيل.آلة فك اللفة لها مغزل مزدوج وقواعد انزلاقية قوية.
كل مغزل له ثلاث خطوات ، فتح وإغلاق شياطين بواسطة أسطوانات هيدروليكية.
آلية شد رجوع مثبتة أعلى قاعدة فك اللفة لضمان استقرار حل اللف.
2. فتحت رأس لفائف إطار البوابة
إطار البوابة قوي جدًا ، مع أسطوانة ضغط مطاطية ، بكرة تقويم أعلى الإطار.
مكبس الأسطوانة الهيدروليكي أعلى الملف الفولاذي ، وزاوية الضغط لأسفل قابلة للتعديل
يمكن أن تنزلق بكرة التسوية للأمام للخلف لتتبع رأس الشريط وتقويمه.
لوحة التجريف المثبتة على preleveler تدعم رأس الملف أثناء تصويب رأس ملف ضغط الأسطوانة.
3. أول 2 + 5 تسوية ما قبل
الأسطوانة ضخمة وقوية ، تخفف الضغط الداخلي لفائف الصلب ، سطح الأسطوانة مقوى ومغطى بالكروم
لتخفيف إجهاد الانحناء غير الملتف إلى حالة الاسترخاء.

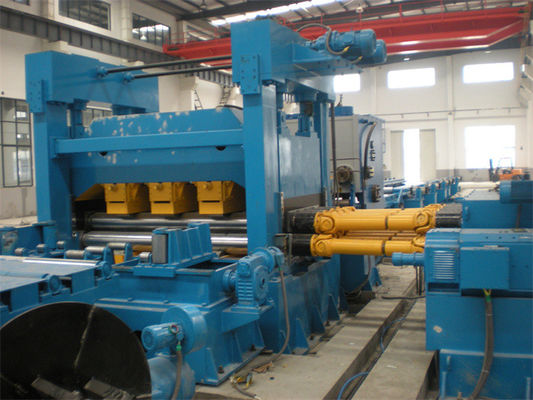

4. المسواة الثقيلة
عدد آلات التسوية الثقيلة سيكون 13 قطعة ، 11 قطعة أو 9 قطعة ، قطر البكرات سيكون 180 مم -230 مم -300 مم ،
يمكن تعديل فجوة وزاوية البكرات العلوية والبكرات السفلية.
لا توقف التسوية ، يعمل جهاز التسوية بشكل مستمر دون الضغط على اللوح الفولاذي أثناء القطع المتزامن ، وهذا جيد لحماية سطح الصفيحة الفولاذية دون ترك علامة الأسطوانة
عندما يتوقف القص عن القطع ، يتم إمساك جهاز التسوية وإيقافه تحت قياس جهاز التشفير.
5. القص الهيدروليكي
قص الجنزير: قطع متزامن عالي التردد وإطار قوي ، محطة هيدروليكية قوية للقص ، محرك مؤازر كبير لتشغيل الألواح الفولاذية المتزامنة.
مقص هزاز هيدروليكي هو وقف القطع تحت قياس التشفير.
6. المعبئ الأوتوماتيكي
قم بتكديس فتحة القنبلة ، واستلم كل ورقة على ذراع الأسطوانة ، وافتح الذراعين لتحرير الورقة التي تسقط على طاولة الرفع.
تقوم طاولة اللف بتسليم الأوراق المكدسة للخارج لتعبئتها.
7. التحكم الأوتوماتيكي ، العملية كلها تحت تحكم PLC في الوضع التلقائي.
