تفاصيل المنتج:
|
| اسم: | AHSS عالية القوة لفائف الصلب قطع لطول الخط | مادة ورقة: | لفائف الصلب CR ، GI ، GL |
|---|---|---|---|
| سمك ورقة: | 0.3-3.0 مم | عرض الورقة: | 300-1500 ملم |
| معرف الملف: | 508 مم ، 610 مم | ملف OD: | 1800 ملم |
| وزن الملف: | 20 ت | سرعة القطع: | 40 قطعة 2 م في الدقيقة |
| طول القطع: | 200-4000 ملم | أسلوب القطع: | القص الروتاري |
| مستوي: | 6 عالية | إجمالي الطاقة: | 330 كيلو واط |
| مساحة الأرض: | 28 م × 8 م | اتجاه التغذية: | يقرر العميل |
| إبراز: | AHSS الروتاري القص القاطع لخط الطول,القص الدوراني لخط الطول 0.3 مم,قطع اللفائف الفولاذية لخط الطول 1500 مم |
||
AHSS عالية القوة لفائف الصلب الدقة القص الدوراني القص لطول الخط (0.3-3) × 1500
يشمل AHSS بشكل أساسي فولاذ DP ، فولاذ TRIP ، فولاذ M ، فولاذ CP ، فولاذ HF ، فولاذ TWIP ، فولاذ QP ، قوة شد 500 - 1500Mpa.في صناعة السيارات ، يمكن أن تحسن القوة إلى حد كبير بكتلة أقل.صفائح الفولاذ عالية القوة AHSS في لفات هي فولاذ عالي الجودة ، وتتطلب جودة عالية وكفاءة عالية للقطع على طول الخط.يعتبر خط القص الطائر الدوراني اختيارًا جيدًا.
إن خط القطع إلى الطول الدوراني عبارة عن آلة قص طائر متقدمة ، دقة عالية عالية السرعة:
مقارنة ملف 3 مم ولفائف 0.3 مم:
| مواصفات الملف | طول الورقة | سرعة خط القطع | وقت القطع لكل ملف | |
| 0.3mm لفائف ورقة | معرف 508 مم ، عرض 1250 مم ، 15T | ~ 5000 م | 50 م / دقيقة | 100 دقيقة |
| ورقة لفائف 3mm | معرف 508 مم ، عرض 1250 مم ، 15T | ~ 500 م | 50 م / دقيقة | 10 دقائق |
المعلمات:
| إدخال المواد الخام والمنتج النهائي | |
| مواد أولية | الساخنة / الباردة المجلفن ، المدرفلة على البارد ، اللون المطلي |
| الملكية الميكانيكية | قوة الشد σb≤460Mpa ، σ0.2≤280Mpa |
| سماكة | 0.2-2.0 مم ، 0.3-3.0 مم |
| عرض | 300 مم - 1500 مم (الحد الأقصى) |
| التطوير التنظيمي | ≤Φ1500 ، 1800 مم |
| بطاقة تعريف | Φ508mm (تكبير إلى Φ610mm مع حشيات) |
| الوزن الأقصى | 15 طن ، 20 طن |
| طول الورقة | 200 - 4000 ملم |
| طول التسامح | إل0= 1M ± 0.3 مم (سرعة موحدة) |
| إل0= 1 م ± 0.4 مم (تسارع / تباطؤ) | |
| تفاوت الطول القطري | إل1= 1M ± 0.5 مم |
| ارتفاع التراص | 650 مم كحد أقصى (دعامة خشبية بارتفاع 150 مم تقريبًا) |
| الحد الأقصى لوزن التراص | 5 أطنان |
| معلمات Flying CTL | ||
| 1 | السرعة الخطية | 0-80 م / دقيقة |
| 2 | سرعة الخيوط | 0-15 م / دقيقة |
| 3 | مزود الطاقة | 380V / 50Hz / 3PH |
| 4 | الطاقة المركبة | حوالي 330 كيلو واط |
| 5 | طريقة القطع المتقاطع | اثنين من السكاكين الدوارة يطير عداد القطع |
| الدوران والقطع بطول صفيحة ثابت | ||
| 6 | طريقة التحكم | تحكم AC و CNC و PLC |
| 7 | محرك القيادة | أ.محرك فك اللفائف: AC 37KW ب.محرك التسوية: AC 132KW |
|
ج.محرك سيرفو المقصات: تيار متردد 132 كيلو واط |
||
تعبير:
| غرض | الكمية | |

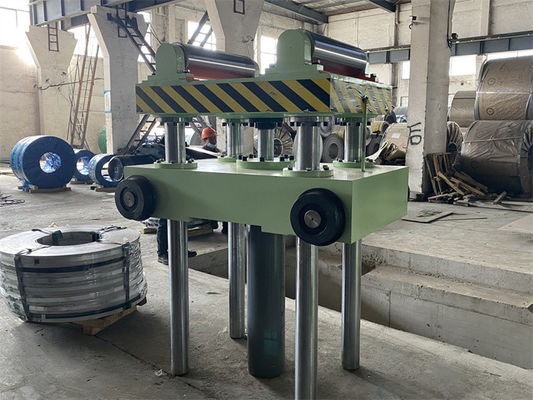

| 1 | محطة التحميل | 1 |
| 2 | تحميل السيارة | 1 |

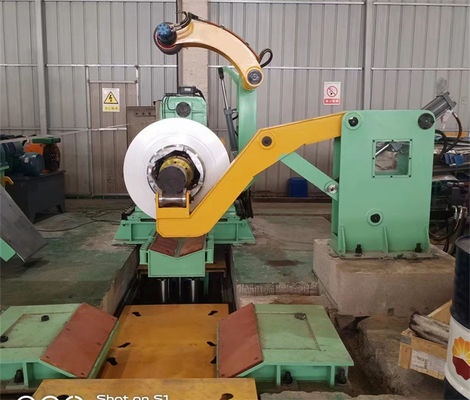

| 3 | آلة التفكيك | 1 |

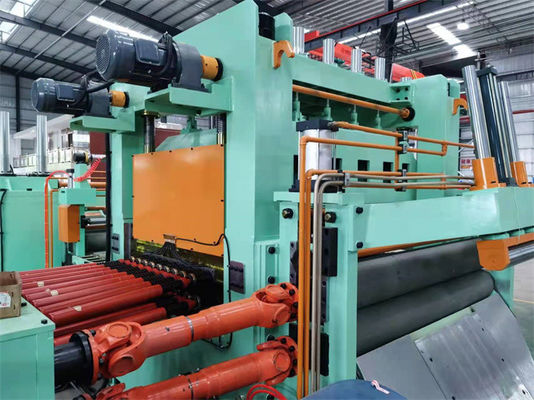

| 4 | آلة التسوية الدقيقة (19 بكرة) | 1 |
| 5 | جهاز التغذية المؤازرة (يشمل جهاز التصفيح) | 1 |
| 6 | آلة قطع الذبابة الدوارة عالية السرعة | 1 |
| 7 | سير ناقل بثلاث مراحل | 1 |
| 8 | 1شارعآلة تجميع الأوراق الأوتوماتيكية | 1 |
| 9 | 2اختصار الثانيآلة التجميع الأوتوماتيكية | 1 |

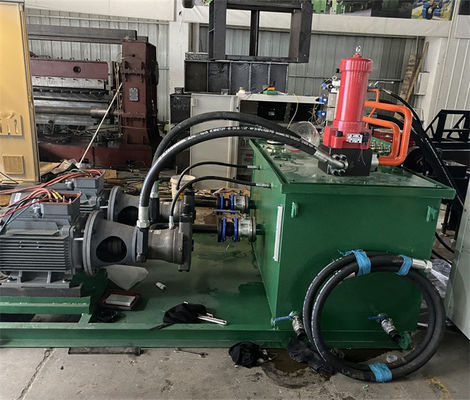

| 10 | النظام الهيدروليكي | 1 |
| 11 | نظام هوائي | 1 |
| 12 | نظام التشحيم | 1 |
| 13 | نظام كهربائي | 1 |
