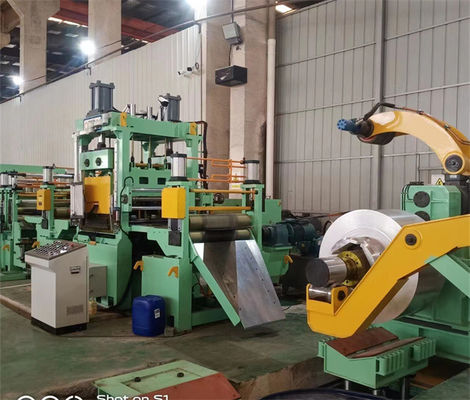

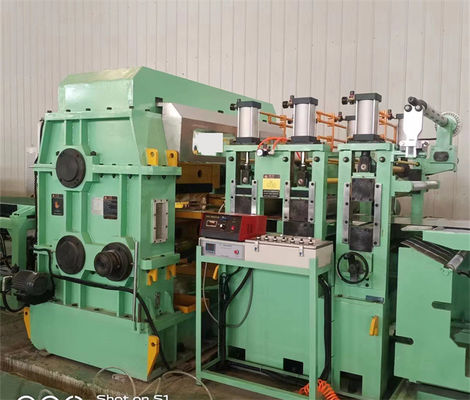

آلة قص دوارة أوتوماتيكية عالية الدقة لقطع الخط بطول 0.3-3 × 1250
آلة قص دوارة أوتوماتيكية عالية الدقة لقطع الخط بطول 0.3-3 × 1250
Basic Properties
country of origin
وشى ، الصين
Brand Name
Jinye
PRODUCT MODEL
طيران (0.3-3) × 1250
Trading Properties
MOQ
1 مجموعة
Packing
40HC × 3
period for dispatch
120-150 يومًا
payment method
تي / ت
Product Details
إبراز:
قص دوارة لطول الخط 0.3 مم
,خط القطع الأوتوماتيكي للطول
,آلة قطع الصلب بطول 1250 مم
Name:
آلة قص دوارة أوتوماتيكية لطول الخط
Sheet Material:
CR ، GI ، GL ، PPGI
Sheet Thickness:
0.3-3 مم
Sheet Width:
300-1250 ملم
Coil ID:
508 مم ، 610 مم
Coil OD:
1800 ملم
Coil Weight:
20 ت
Cutting Speed:
40 قطعة 2 م في الدقيقة
Cutting Length:
200-3000 ملم
Cutting Style:
مقص ذبابة دوارة
Leveler:
4 مرحبا ، 6hi
Total Power:
220 كيلو واط
Land Area:
28 م × 8 م
Feeding Direction:
يقرر العميل
Product Brief
آلة قص دوارة أوتوماتيكية عالية الدقة للخط الطولي (0.3-3) × 1250 إن خط القطع الدوراني للطول هو خط قص الطائر المتقدم لآلة الطول ، دقة عالية عالية السرعة ، esp.مناسبة لقطع الصفائح المعدنية الرقيقة القصيرة: طول لفائف الورقة الرقيقة يصل إلى آلاف الأمتار ، إذا كانت سرعة الخط بطيئة ، فسيكون وقت قطع الألواح ...
Product Description
آلة قص دوارة أوتوماتيكية عالية الدقة للخط الطولي (0.3-3) × 1250
إن خط القطع الدوراني للطول هو خط قص الطائر المتقدم لآلة الطول ، دقة عالية عالية السرعة ، esp.مناسبة لقطع الصفائح المعدنية الرقيقة القصيرة:
- طول لفائف الورقة الرقيقة يصل إلى آلاف الأمتار ، إذا كانت سرعة الخط بطيئة ، فسيكون وقت قطع الألواح طويلًا ، وسيكون الإنتاج صغيرًا ، لذلك يلزم سرعة خط أعلى.
- يعني القطع المتطاير أن الشريط الفولاذي يتقدم بالسرعة المعتادة أثناء القطع ، كل قطع في غضون 0.5 ثانية ، ويمكن أن يصل تردد القطع الأقصى إلى 150 مرة / دقيقة.يمكن أن تكون الإنتاجية خطية 80 م / دقيقة
- يعني قطع الألواح القصيرة ترددًا عاليًا للقطع ولكن تشغيل الخط لا يتوقف ، وهذا ترتيب مثالي.
- ليس فقط قطع الذباب عالي الإنتاجية ، ولكن أيضًا جهاز التسوية عالي الدقة ، وآلة تغليف الفيلم ، والمكدسات المزدوجة هي ترتيب إنتاج عالي.
- خط القطع بالذبابة 0.3 مم - 3.0 مم × 1250 مم × 200 - 1000 مم.
مقارنة ملف 3 مم ولفائف 0.3 مم:
| مواصفات الملف | طول الورقة | سرعة خط القطع | وقت القطع لكل ملف | |
| 0.3mm لفائف ورقة | معرف 508 مم ، عرض 1250 مم ، 15T | ~ 5000 م | 50 م / دقيقة | 100 دقيقة |
| ورقة لفائف 3mm | معرف 508 مم ، عرض 1250 مم ، 15T | ~ 500 م | 50 م / دقيقة | 10 دقائق |
المعلمات:
| إدخال المواد الخام والمنتج النهائي | |
| مواد أولية | الساخنة / الباردة المجلفن ، المدرفلة على البارد ، اللون المطلي |
| الملكية الميكانيكية | قوة الشد σb≤460Mpa ، σ0.2≤280Mpa |
| سماكة | 0.2-2.0 مم ، 0.3-3.0 مم |
| عرض | 300mm-1250mm (الحد الأقصى) |
| التطوير التنظيمي | ≤Φ1500 ، 1800 مم |
| بطاقة تعريف | Φ508mm (تكبير إلى Φ610mm مع حشيات) |
| الوزن الأقصى | 15 طن ، 20 طن |
| طول الورقة | 200 - 3000 مم |
| طول التسامح | إل0= 1M ± 0.3 مم (سرعة موحدة) |
| إل0= 1 م ± 0.4 مم (تسارع / تباطؤ) | |
| تفاوت الطول القطري | إل1= 1M ± 0.5 مم |
| ارتفاع التراص | 650 مم كحد أقصى (دعامة خشبية بارتفاع 150 مم تقريبًا) |
| الحد الأقصى لوزن التراص | 5 أطنان |
| معلمات Flying CTL | ||
| 1 | السرعة الخطية | 0-80 م / دقيقة |
| 2 | سرعة الخيوط | 0-15 م / دقيقة |
| 3 | مزود الطاقة | 380V / 50Hz / 3PH |
| 4 | الطاقة المركبة | حوالي 220 كيلو واط |
| 5 | طريقة القطع المتقاطع | اثنين من السكاكين تطير عداد القطع |
| قطع مسار آلية القطع | ||
| 6 | طريقة التحكم | تحكم AC و CNC و PLC |
| 7 | محرك القيادة | أ.محرك فك اللفائف: AC 30KW ب.محرك التسوية: AC 75KW |
|
ج.محرك سيرفو المقصات: تيار متردد 90 كيلو واط |
||
تعبير:
| غرض | الكمية | |
| 1 | محطة التحميل | 1 |
| 2 | تحميل السيارة | 1 |
| 3 | آلة التفكيك | 1 |
| 4 | آلة التسوية الدقيقة (19 بكرة) | 1 |
| 5 | جهاز التغذية المؤازرة (يشمل جهاز التصفيح) | 1 |
| 6 | آلة قطع الذبابة الدوارة عالية السرعة | 1 |
| 7 | سير ناقل بثلاث مراحل | 1 |
| 8 | 1شارعآلة تجميع الأوراق الأوتوماتيكية | 1 |
| 9 | 2اختصار الثانيآلة التجميع الأوتوماتيكية | 1 |
| 10 | النظام الهيدروليكي | 1 |
| 11 | نظام هوائي | 1 |
| 12 | نظام التشحيم | 1 |
| 13 | نظام كهربائي | 1 |
