آلة قص معدن الألمنيوم لطول آلة قص دوارة ذبابة قص لطول آلة الخط 3 × 1800

آلة قص معدن الألمنيوم لطول آلة قص دوارة ذبابة قص لطول آلة الخط 3 × 1800
Basic Properties
country of origin
وشى ، الصين
Brand Name
Jinye
PRODUCT MODEL
آل (0.3-3) × 1800
Trading Properties
MOQ
1 مجموعة
Packing
3 × 40HC
period for dispatch
100-180 يومًا
payment method
L / C ، T / T
Supply Capacity
15 سطرًا في السنة

Product Details

إبراز:

آلة قص معادن الألمنيوم لطول الآلة

,

آلة القطع المعدنية لطول 1800 مم

,

آلة القطع بالذبابة لطول آلة الخط

Name: ورقة الألومنيوم الروتاري القص ذبابة قطع لطول الخط
Material: ورقة لفائف الالومنيوم
Sheet Thickness: 0.3-3 مم
Sheet Width: 300-1800 مم
Sheet Length: 500-6000 ملم
Cutting Speed: 60 قطعة / دقيقة × 1 م
Coil ID: 508 ملم
Coil Weight: ماكس 10 ت
Shear Type: القص الروتاري
Length Tolerance: +/- 0.5 ملم
Flatness: 1 مم / م 2
Total Power: 300 كيلو واط
Product Brief
صفائح الألمنيوم الروتاري القص المتطاير للخط الطولي (3 × 1800) لوح الألمنيوم خفيف في الكثافة الكتلية ، سطح أملس لامع ، جسم أكثر نعومة ، ملف الألمنيوم يمكن أن يكون عريضًا جدًا ، أبعادًا كبيرة جدًا ، مصنوع من عملية الدرفلة على الساخن ثم عملية الدرفلة على البارد.يجب أن يتم قطع صفائح لفائف الألمنيوم حسب ...
Product Description

صفائح الألمنيوم الروتاري القص المتطاير للخط الطولي (3 × 1800)



لوح الألمنيوم خفيف في الكثافة الكتلية ، سطح أملس لامع ، جسم أكثر نعومة ، ملف الألمنيوم يمكن أن يكون عريضًا جدًا ، أبعادًا كبيرة جدًا ، مصنوع من عملية الدرفلة على الساخن ثم عملية الدرفلة على البارد.يجب أن يتم قطع صفائح لفائف الألمنيوم حسب الطول بقطع الطيران ، أما القص الدوار فهو حل فعال لقطع الطول.



الشخصيات:

  1. دون توقف تسطيح ورقة الألومنيوم باستمرار دون علامة لفة
  2. تغذية قرصة مؤازرة مع ترميز لمعرفة طول الورقة ، وتطير قطع تتطابق مع الطول
  3. تضمن إجراءات القص الدورانية المزدوجة موقع القطع بدقة.
  4. يتلقى نظام التكديس ورقة قطعة قطعة دون الإضرار بالصفائح.
  5. 6 آلة تسوية عالية الدقة مناسبة لتسوية صفائح الألمنيوم الناعمة بدقة عالية
  6. إن آلة فك الكابولي الأوتوماتيكية فعالة ودقيقة ، وشرائح المغزل هي حواف ترس أسنان متداخلة مع بعضها البعض.



مواصفات صفائح لفائف الالومنيوم

ورقة لفائف الألومنيوم سماكة العرض وزن كثافة
0.2-6 ملم 200-2000 ملم 5-6T 2.71 جم / م 3



خصائص صفائح الألمنيوم:

الفئة نقاء رتبة الاستخدام
سلسلة 1xxx آل 99٪ 1050 ، 1060 ، 1100 مشترك
2xxx النحاس (3-5٪) 2A16 (LY16) ، 2A06 (LY6) طيران
3xxx مينيسوتا (1.0-1.5٪) 3003،3004،3005،3A02، 3A21 مشترك
5xxx ملغ (3-5٪) 5052.5005.5083.6754.5A05 مشترك الطيران
7xxx Zn 7075 مواد الطيران



تعبير

  • 1. سرج تخزين اللفة ، تخزين ملف أو ملفين من الألومنيوم
  • 2.سيارة تحميل اللفة.خذ ملفًا من السرج وقم بتحميل ملف لفك اللفة
  • 3.ملف مغزل مفرد: مغزل تمدد هيدروليكي لمعيار Ф508mm ، ضبط مركزي هيدروليكي ، مع مقشرة ورق.
  • 4.أسطوانة سنوبر رأس اللفة ، لوحة تجريف مقشرة: لفتح رأس الملف من أداة فك اللفافة وإرسالها إلى وحدة التغذية بالقرص
  • 5.2 + 17 مستوي الأسطوانة: 6Hi ، بكرات عمل ذات طبقتين ، بكرات متوسطة طبقتان وبكرتان احتياطيتان ، التوتر الخلفي مفيد بين المسواة وفك اللفافة.
  • 6. مجمع الحفرة أو طاولة لفة النقل: الحفرة تتراكم الصفيحة في الحفرة لضمان العمل المستمر للمستوي ، طاولة لفة النقل قابلة للتطبيق أيضًا في القص الذبابة المتزامن.
  • 7. أزواج من البكرات المزدوجة ، مع قياس طول مؤازر (وتصفيح الفيلم): قياس طول مؤازر (زوج من بكرات القرص أو 2 + 5 + 2 أسطوانات يتم تشغيلها بواسطة محرك مؤازر وجهاز تحكم) ، مع بكرات قرصة مطلية بـ PU لتصفيح الفيلم
  • 8. القص الدوراني: تردد القطع والموقع حسب طول الورقة وسرعتها.
  • 9. ناقل الحزام: ينقل الصفائح النهائية إلى الرافعة
  • 10.Stacker: تلقي ورقة قطعة قطعة وتراكم على طاولة الرفع ، وحمل التراص 5T.
  • 11- أوراق السيارة ، جدول لفة الإخراج: تسليم الأوراق للخارج ، ثم التعبئة.يمكن أن تكون سيارتين ، واحدة تعمل والأخرى تنتظر.
  • 12.النظام الهيدروليكي: مضخة التروس 11KW توفر ضغط 12Mpa.
  • 13.نظام التحكم الكهربائي: خزانة كهربائية واحدة ولوحتي تشغيل (وحدة قياس مؤازرة ، PLC ، HMI والتكديس ، واحدة لفك اللفائف والتسوية) مع وظائف كاملة وآمنة

المعلمات:

غرض بيانات غرض بيانات
مواد لفائف الالومنيوم أسطوانة التسوية Ф70 مم ، 17 قطعة
عرض الورقة 500-1600 محرك التسوية 75 كيلو واط
سمك ورقة 0.3-3.0 تحديد طول المؤازرة 7.5 كيلو واط
وزن الملف 15 ت نظام التراص مجموعة واحدة
طول الشريط 500-4000 م تصفيح الفيلم متوفرة
سرعة الخط 80 م / دقيقة تحكم كهربائي سيمنز بي ال سي
وقت القطع لكل ملف 40-120 دقيقة نوع المسوي 6hi



عادة ما تكون صفائح الألمنيوم في الملفات أكثر ليونة في الجسم ونعومة في السطح ، ويمكن أن تكون من الألمنيوم النقي أو سبائك الألومنيوم.في أغلب الأحيان 1xxx ، 3xxx ، 5xxx ، 7xxx صفائح الألومنيوم.قوة الغلة ≥65Mpa ، قوة الشد 170-305Mpa يمكن أن تكون صفائح الملف ناعمة بالكامل (حالة O) ، شبه صلبة (H24) ، صلبة بالكامل (H18).



الصور:

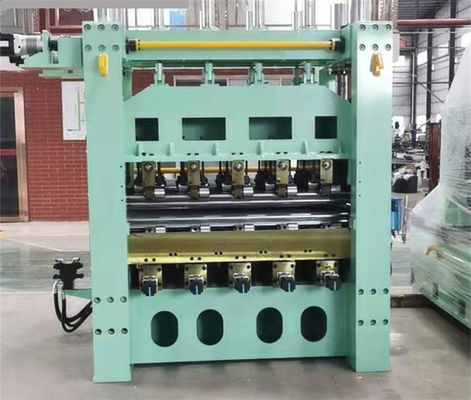

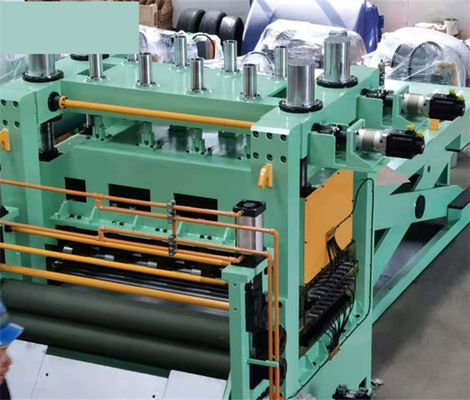

آلة قص معدن الألمنيوم لطول آلة قص دوارة ذبابة قص لطول آلة الخط 3 × 1800آلة قص معدن الألمنيوم لطول آلة قص دوارة ذبابة قص لطول آلة الخط 3 × 1800
