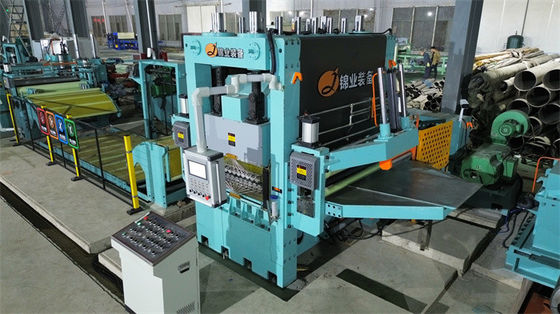

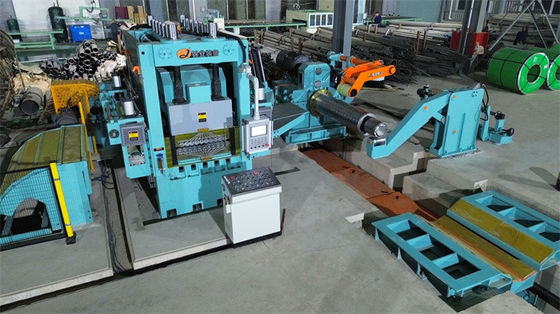

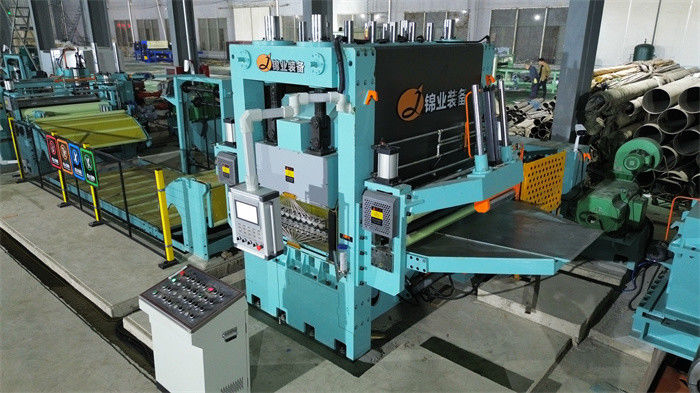

آلة قص دوارة قياس الضوء بقص الخط بطول 3 × 1600

آلة قص دوارة قياس الضوء بقص الخط بطول 3 × 1600
Basic Properties
country of origin
وشى ، الصين
Brand Name
Jinye
PRODUCT MODEL
يطير (0.3-3) × 1600
Trading Properties
MOQ
1 مجموعة
Packing
40HC × 3
period for dispatch
120-150 يومًا
payment method
تي / ت

Product Details

إبراز:

آلة قص لطول الخط 3 × 1600

,

مقياس الضوء المقطوع لطول آلة الخط

,

قص دوارة قص ذبابة لخط الطول

Name: مقياس الضوء الدوار القص يطير على طول الخط
Feature: قطع ذبابة عالية السرعة وعالية الدقة
Material: CRC، GI، PPGI، SS
Sheet Thickness: 0.3-3 مم
Sheet Width: 500-1600 ملم
Coil ID: 508 ملم
Coil OD: 2000 ملم
Coil Weight: 20-25 طن
Cutting Length: 200-4000 ملم
Cutting Speed: 100 قطعة لكل دقيقة × 600 مم
Cutting Style: القص الروتاري
Leveler: 4 مرحبا ، 6hi
Total Power: 300 كيلو واط
Land Area: 30 م × 8 م
Product Brief
خفيفة المقياس الدوارة القطع الطائر قطع إلى خط الطول (3 × 1600) خط القطع الدوار للقماش هو آلة متقدمة عالية السرعة عالية الدقة لقطع الطول ، مناسبة لقطع صفيحة معدنية خفيفة: طول ورقة لفافة خفيفة هو طويل، على سبيل المثال، طول لفافة سميكة 0.2mm هو 10 مرات طول لفافة 2mm، يتم تقييم سوق صفائح الصلب حسب الوزن...
Product Description

خفيفة المقياس الدوارة القطع الطائر قطع إلى خط الطول (3 × 1600)



خط القطع الدوار للقماش هو آلة متقدمة عالية السرعة عالية الدقة لقطع الطول ، مناسبة لقطع صفيحة معدنية خفيفة:

  • طول ورقة لفافة خفيفة هو طويل، على سبيل المثال، طول لفافة سميكة 0.2mm هو 10 مرات طول لفافة 2mm، يتم تقييم سوق صفائح الصلب حسب الوزن،إنتاج الأوراق المقطعة ذو الوزن الأعلى يحتاج إلى سرعة خط أسرع، في حين أن قطع التوقف العادي لا يمكن أن يصل إلى قطع التردد العالي جدا وسرعة الخط محدودة.
  • أوراق رقيقة طول النطاق عادة قصيرة والحد الأقصى لا يزيد عن 3 أو 4 أمتار، يمكن قطع ورقة رقيقة بسهولة في ضربة واحدة سريعة عن طريق قطع الدوران الطائر: يذهب ورقة في سرعة ثابتة،يدور القطع الدوار ويقطع ورقة في cycle تحت ردود الفعل الطول حلقة مغلقة، ويمكن أن يكون معدل الحد الأقصى لقطع التردد يصل إلى 150 مرة / دقيقة. سرعة إنتاج خطية تصل إلى 80 متر / دقيقة، وهذا الشخصية مناسبة جدا لقطع الأوراق الرقيقة والقصيرة.
  • القطع الطائر القطع هو دقة عالية، مدفوعة بواسطة محرك الخدمة، تحسب بدقة الطول القادم من ورقة ومطابقة القطع سرعة الدوران لقطع في ضربة،يتم ضبط سرعة القطع تلقائيًا حسب طول الورقة.
  • خط قطع الذباب هو مستمر من التفريغ، ومستوى، زوج من أزرار مزدوجة تغذية، تصوير، القطع الدوار، أحزمة نقل، المكدسات مزدوجة،نظام التحكم هو التكوين العالي بما في ذلك الشاشات الكبيرة، أجهزة الاستشعار، PLC، المواصلات، الإرسال، الخ

مقارنة لفائف 2 ملم و لفائف 0.2 ملم:

  مواصفات الملف طول الورقة سرعة خط القطع وقت القطع لكل لفافة
0ورقة لفائف 2 ملم 508mm ID,1250mm عرض، 15T ~ 7500 متر 80m/min 95 دقيقة
ورق لفائف 2 ملم 508mm ID، 1250mm العرض، 15T ~ 750m 80m/min 9.5 دقيقة



المعلمات:

المواد الخام المدخلة والمنتج النهائي
المواد الخام طوابق مطاطية باردة ، مطاطية باردة ، ملونة
الخصائص الميكانيكية قوة الشد σb≤460Mpa، σ0.2≤280Mpa
سمك 0.3-3.0 ملم
العرض 500mm-1600mm ((ماكس)
مفرط ≤ Φ1800mm
هوية Φ508mm (توسيع إلى Φ610mm مع الصمامات)
الوزن القصوى 15 طن، 20 طن
طول الورقة 200 - 4000 ملم
تحمل الطول (ل)0= 1M±0.3 ملم (سرعة موحدة)
(ل)0= 1 M±0.4 ملم (التسارع / التباطؤ)
تحمل الطول الشعبي (ل)1= 1M±0.5mm
ارتفاع التراص 650mm Max (دعم خشبي يبلغ ارتفاعه حوالي 150mm)
الحد الأقصى لوزن التراص 5 طن



  معايير CTL الطائرة
1 السرعة الخطية 0-80 متر/دقيقة
2 سرعة الخيوط 0-15 م/دقيقة
3 إمدادات الطاقة 380 فولت / 50 هرتز / 3PH
4 الطاقة المثبتة حوالي 280 كيلوواط
5 طريق التقاطع سكينان يطيران ضد القطع
قطع آلية قطع المسار
6 طريقة التحكم تحكم التيار المتردد و CNC و PLC
7 محرك القيادة a. محرك التفريغ: AC 37KW b. محرك التسوية: AC 90KW

ج. محرك خدمة للقماش الدوار:

110 كيلوواط



التكوين:

  البند كمية
1 محطة التحميل 1
2 عربة التحميل 1
3 مُحَلّل 1
4 آلة التسوية الدقيقة (19 عجلة) 1
5 جهاز تغذية الخدمة (يشمل جهاز التصفيف) 1

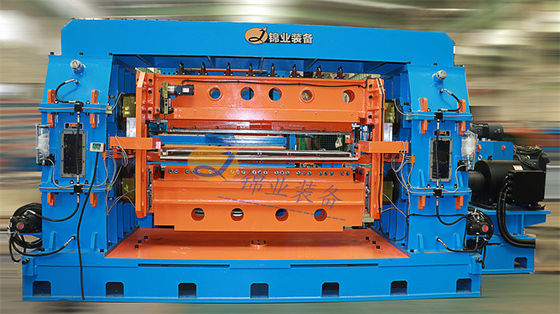

6 الدوار عالية السرعة طائرة القطع 1
7 محمول حزام ثلاث مراحل 1
8 1stآلة جمع الأوراق التلقائية 1
9 2وآلة التجميع الآلي 1
10 النظام الهيدروليكي 1
11 النظام الهوائي 1
12 نظام التشحيم 1
13 النظام الكهربائي 1
