تفاصيل المنتج:
|
| اسم: | قطع صفائح الفولاذ المقاوم للصدأ مقياس ثقيل للطول | مادة: | SUS201 ، SUS304 ، SUS410 |
|---|---|---|---|
| سمك ورقة: | 4-16 ملم | عرض الورقة: | 1000-2000 مم |
| طول الورقة: | 2000-12000 ملم | سرعة القطع: | 10 قطعة / دقيقة × 2 م |
| معرف الملف: | 508 ملم | وزن الملف: | 30 ت |
| طول التسامح: | +/- 0.5 مم / م | التسطيح: | 2 مم / م 2 |
| إجمالي الطاقة: | 700 كيلو واط | مساحة الأرض: | 50 م × 10 م |
| إبراز: | آلة قطع الألواح لطول الخط,آلة القطع لطول SUS200,مقياس القطع الثقيل لخط الطول |
||
مقياس ثقيل SUS200 من الفولاذ المقاوم للصدأ مقطوع لطول الآلة مع تشذيب الحافة
يجب أن تكون صفائح الفولاذ المقاوم للصدأ ذات المقاييس الثقيلة المقطوعة إلى خط الطول أقوى من تلك الموجودة في نفس المقياس من ألواح الصلب الكربوني العادي ، وفي الوقت نفسه تكون البكرات مطلية بـ PU لحماية سطح صفائح الفولاذ المقاوم للصدأ ، وهي عالية الدقة للخدمة الشاقة بطول الطول ، مما يجعل التكلفة أكثر بكثير من قطع عادي لطول الميزانية.
سرعة التسوية تصل إلى 30 متر / دقيقة ، تردد القطع 6-8 قطعة × 3 متر في الدقيقة.
الفولاذ المقاوم للصدأ ، مثل سلسلة SUS200 ، SUS300 ، SUS400 ، مقارنة مع الفولاذ الكربوني العادي قوة العائد ≤270Mpa قوة الشد 465Mpa ، قوة صفائح الفولاذ المقاوم للصدأ قوة العائد ≤500Mpa قوة الشد 800Mpa
الشخصيات:

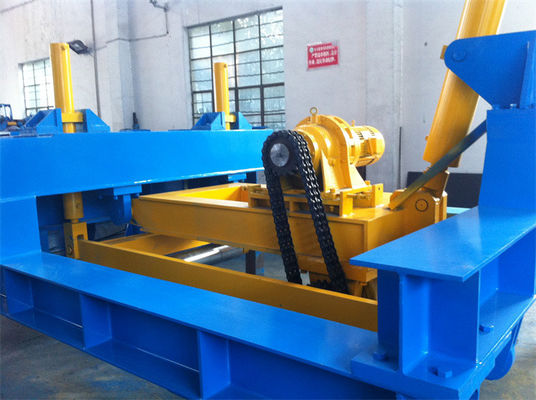

1.Uncoiler / Decoiler
آلة فك اللفة لها مغزل مزدوج وقواعد انزلاقية قوية.
كل مغزل له ثلاث خطوات ، فتح وإغلاق شياطين بواسطة أسطوانات هيدروليكية.
آلية شد رجوع مثبتة أعلى قاعدة فك اللفة لضمان استقرار حل اللف.

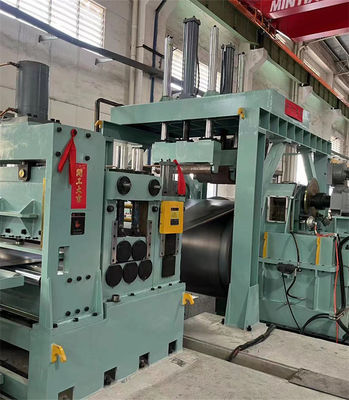

2. فتحت رأس لفائف إطار البوابة
إطار البوابة قوي جدًا ، مع أسطوانة ضغط مطاطية ، بكرة تقويم أعلى الإطار.
مكبس الأسطوانة الهيدروليكي أعلى الملف الفولاذي ، وزاوية الضغط لأسفل قابلة للتعديل
يمكن أن تنزلق بكرة التسوية للأمام للخلف لتتبع رأس الشريط وتقويمه.
لوحة التجريف المثبتة على preleveler تدعم رأس الملف أثناء تصويب رأس ملف ضغط الأسطوانة.
3. أول 2 + 5 تسوية ما قبل
تستقبل بكرات القرص المزدوج رأس الملف ويغذي القرص رأس الملف للأمام.
البكرات السابقة كبيرة وقوية ، تخفف الضغط الداخلي لفائف الصلب ، الأسطوانة مقسّمة ومتصلبة للغاية يمكن ارتداؤها
يتم تشغيل المستوي المسبق بواسطة محرك DC ومحرك ، متزامن مع جهاز التسوية الرئيسي.

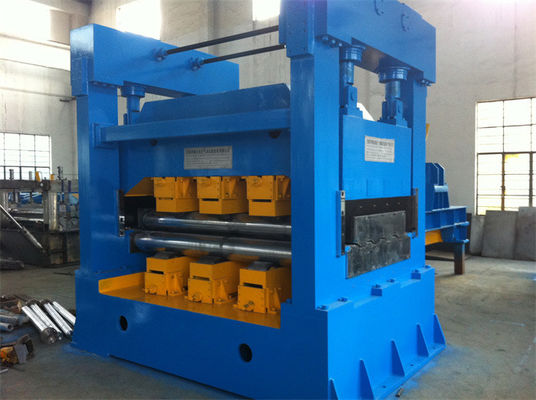

4. المسواة الثقيلة
عدد آلات التسوية الثقيلة سيكون 13 قطعة ، 11 قطعة أو 9 قطعة ، قطر البكرات سيكون 180 مم -230 مم -300 مم ،
يمكن تعديل فجوة وزاوية البكرات العلوية والبكرات السفلية.
جهاز التسوية عبارة عن أربع بكرات عمل عالية وطبقتين وبكرات احتياطية من طبقتين ، ويمكن ضبط بكرات الدعم يدويًا أو عن طريق مستشعر الضغط ومحركات مؤازرة.
5. القص الهيدروليكي
مقص هزاز هيدروليكي هو وقف القطع تحت قياس التشفير.
6. المعبئ الأوتوماتيكي
قم بتكديس فتحة القنبلة ، واستلم كل ورقة على ذراع الأسطوانة ، وافتح الذراعين لتحرير الورقة التي تسقط على طاولة الرفع.
تقوم طاولة اللف بتسليم الأوراق المكدسة للخارج لتعبئتها.
7. التحكم الأوتوماتيكي ، العملية كلها تحت تحكم PLC في الوضع التلقائي.
8. قطع الطول وتسطيح الصفيحة دقيقان
التكوين والمعلمات:
| رقم. | تعبير | المعلمة / التكوين |
| 1 | لفائف السرج | 20-30 طن |
| 2 | فك مغزل مزدوج | Φ500-800 مم ، حمولة 30T |
| 3 | مغذي قرصة وخمسة أسطوانات مستوية | Φ250 مم ، 200 كيلو وات |
| 4 | تراكم الحفرة | 6000 ملم |
| 5 | دليل جانبي 1 # | 1000-2000 مم هيدروليكي |
| 6 | أداة تشذيب الحواف | جسم منفصل ، تحكم في التردد ، |
| 7 | اللفاف الخردة وما يزيد عن الجدول | دليل الخردة ، اللفاف بالدفع الهيدروليكي |
| 8 | دليل جانبي 2 # | 1000-2000 مم هيدروليكي |
| 9 | 11 بكرة تسوية | 4Hi ، 300KW ، Φ210 مم ، 300KW |
| 10 | التشفير الروتاري | مندوب ، اومرون |
| 11 | القص الهيدروليكي | واجب ثقيل ، 45 كيلو واط |
| 12 | طاولة لف | 4000 ملم |
| 13 | مكدس وجدول X. | نوع فتحة القنبلة ، 6 م × 2 |
| 14 | النظام الهيدروليكي | صمامات ريكسروث ، مضخة يوكن |
| 15 | نظام التحكم الكهربائي | محرك Parker DC و Siemens PLC و HMI |
SUS201 ، SUS304 ، SUS410ستايمواصفات الفولاذ nless كمرجع:
| سلسلة SUS | الرتبة الوطنية | درجة ASTM | TS (الأم) | YS (الأم) |
| 200 Cr-Mn-Ni | 12 كر 17 مليون 6 ني 5 ن | 201 | 720 | 390 |
| 12 كر 18 مليون 9 ني 5 إن | 202 | 680 | 356 | |
| 300 الكروم نيكل | 301 | 755 | 275 | |
| 0 كر 18 | 304 | 680 | 320 | |
| 00 كر 19 ني 10 | 304 لتر | 560 | 270 | |
| 0 كر 25 | 310 ثانية | 655 | 310 | |
| 00Cr17Ni14Mo2 | 316 لتر | 560 | 290 | |
| 400 سجل تجاري | 1 كر 13 | 410 | ||
| 430 | 345 | 510 |
