تفاصيل المنتج:
|
| الاسم: | مقاييس مزدوجة المسطحة الثقيلة تقطع للطول | المواد: | المدرفلة على الساخن Q235 ، Q195 ، Q345 ، S355 |
|---|---|---|---|
| سمك ورقة: | 1.5-12 ملم | عرض الورقة: | 1000-2000 مم |
| طول الورقة: | 2000-12000 ملم | سرعة القطع: | 8 قطعة / دقيقة × 2 م |
| معرف الملف: | 500 - 800 ملم | وزن الملف: | 30 ت |
| طول التسامح: | +/- 1.5 ملم | التسطيح: | 2 مم / م 2 |
| إجمالي الطاقة: | 300 كيلو واط | مساحة الأرض: | 40 م × 10 م |
| إبراز: | خط قطع لفائف الصفيحة الفولاذية HR,خط قطع لفائف المقياس الثقيل,خط قطع لفائف مزدوجة المستوى |
||

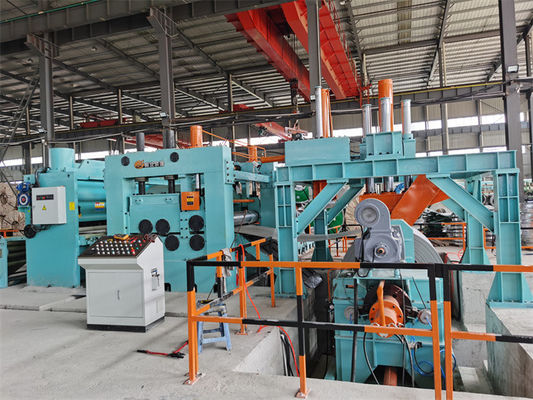

المقياس الثقيل HR صفيحة الفولاذ مزدوجة المستويات قطع إلى طول الخط
الصفحة الصلبية الثقيلة HR هي صفائح الصلب الكربوني Q235 ، Q345 ، S355 ، قوة الانسحاب ≤270Mpa قوة الشد ≤465Mpa ، خط التسوية المقطوع طولًا للخدمة الثقيلة بما في ذلك decoiler ،مستويات واحدة أو مزدوجة، القطع، نقل طاولة لفة ومجموعة. قياس الطول ورقة هو مكشف في كودينج رولر مثبتة على المستوى. بالنسبة لأوراق HR، المجموعة هي هيكل بسيط:يضع الصفيحة على الرف ثم يدفعهاالموازنة المزدوجة تعني الموازنة المسبقة للموازنة الخام والموازنة الرئيسية للموازنة الدقيقة ، الموازنة المسبقة هي 2 hi ، الموازنة الدقيقة هي أربعة ارتفاعات ،يتم التحكم في المزامنة بينها بواسطة مراقبي السرعة تحت PLC.
التكوين والمعايير:
| لا، لا، لا | التكوين | المعلم / التكوين |
| 1 | السرج الملفوف | 20-30T |
| 2 | طواقم إزالة الملفات المزدوجة | Φ500-800 ملم، حمولة 30 طن |
| 3 | طعام الزقاق ومستوي خمسة أدوات | Φ220 مم، 55 -75 كيلوواط |
| 4 | جهاز تجميع الحفر | 6000ملم |
| 5 | دليل جانبي 1# ((اختياري) | الهيدروليكية 1000-2000mm |
| 6 | محطم الحافة (اختياري) |
جسم منفصل، تحكم التردد، حافة 3-8 ملم |
| 7 | طاولة التدوير (اختياري) | دليل الخردة، محرك التلفزيون الهيدروليكي |
| 8 | الدليل الجانبي 2# | الهيدروليكية 1000-2000mm |
| 9 | 11 مُسَوِّي الدوّارات | 4Hi، 132KW، Φ190 مم |
| 10 | مشفر دواري | النائب (أومرون) |
| 11 | القطع الهيدروليكي | القوة الثقيلة، 22 كيلوواط |
| 12 | طاولة لعب | 4000ملم |
| 13 | ستاكر | نوع رف بسيط، 12 متر |
| 14 | نظام هيدروليكي | صمامات الفيتوري، مضخة يوكين |
| 15 | نظام التحكم الكهربائي | محرك باركر DC ، سيمانز PLC و HMI |
الشخصيات:
1.الملف / المملف
القطع الثقيل إلى طول خط معالجة لفائف الصلب الثقيلة من المقياس الثقيل.
كل غطاء لديه ثلاث خطوات، فتح وإغلاق غطاءين بواسطة أسطوانات هيدروليكية.
آلية الجهد الخلفي مثبتة على قاعدة إزالة الملف ، لضمان استقرار الإزالة.
2مفتاح رأس إطار البوابة
إطار البوابة قوي جداً، مع رولر المضغوطة، رولر التسوية على رأس الإطار.
الضغط الهيدروليكي للفول السريع على قمة لفائف الصلب ، ويمكن ضبط زاوية الضغط
يمكن أن ينزلق عجلة التسوية إلى الأمام إلى الخلف لتتبع رأس الشريط وتسويقه.
الصفيحة المثبتة على المرحلة السابقة تدعم رأس الملف بينما تصويب رأس الملف.

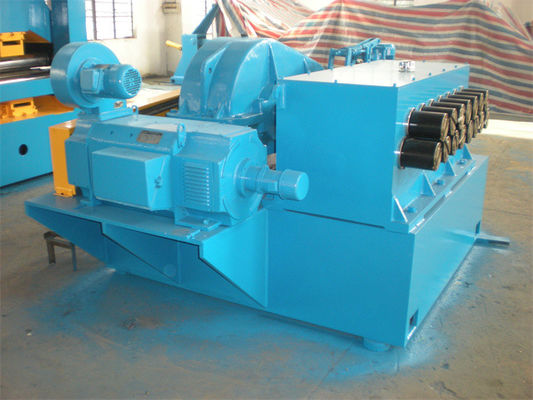

3. أول 2 + 5 قبل المستوى
الدوّار ضخم وقويّ، يُخفّف الضغط الداخليّ من الملفّات الفولاذية، سطح الدوّار مُصلب ومغطّى بالكروم
لتخفيف التوتر في الانحناء إلى حالة استرخاء

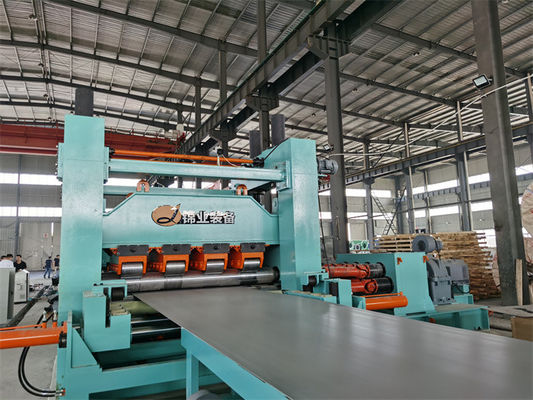

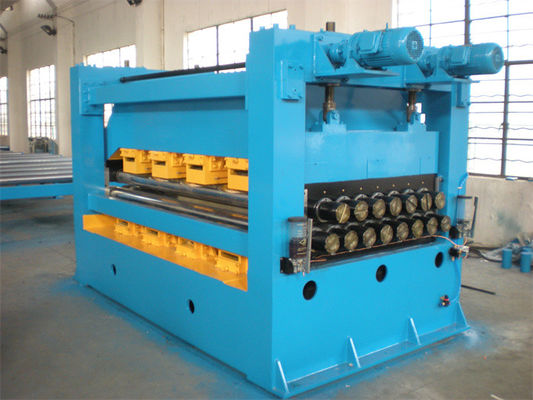

4. مستوى العمل الثقيل
عدد المكواة الثقيلة سيكون 13 قطعة، 11 قطعة، 9 أوقات، قطر الأدوات سيكون 180mm -230mm -300mm،
يمكن تعديل الفجوة والزاوية للدوائر العليا والدوائر السفلية.
لا توقف تسوية، المستوي يعمل باستمرار دون الضغط على صفيحة الصلب أثناء القطع المتزامن، وهذا جيد لحماية سطح صفيحة الصلب دون ترك علامة عجلة
عندما يتم وقف القطع ، يتم تشبيه الموازنة ويتم إيقافها تحت قياس الكودر.
5القطع الهيدروليكي
قشر المسار: التزامن قطع التردد العالي وإطار قوي، محطة هيدروليكية قوية للقشر، محرك سيرفو كبير للتزامن تتبع صفيحة الصلب تشغيل.
الهيدروليكية التأرجح القطع هو وقف قطع تحت قياس مكيف.
6التحكم التلقائي، والعملية بأكملها تحت سيطرة PLC في وضع التلقائي.
