تفاصيل المنتج:
|
| الاسم: | خط حز الفولاذ المقاوم للصدأ | مادة لفائف الصفائح: | سلسلة SUS 200 و 300 و 400 |
|---|---|---|---|
| عرض لفائف الورقة: | 600-1600 ملم | سمك لفائف الورقة: | 0.2-3 مم |
| سرعة القطع: | 120 م / دقيقة | معرف الملف: | 508 مم ، 610 مم ، 760 مم |
| ملف OD: | 2000 ملم | وزن الملف: | 25 ت |
| دقة القطع: | + -0.15 ملم | عدد الحز: | 1 ملم × 30 فتحة؛ 3 ملم × 15 فتحة؛ 6 ملم × 8 فتحات |
| الصناعات المطبقة: | الطاقة والتعدين، الاستخدام المنزلي، الفنادق، البيع بالتجزئة، المزارع، أعمال البناء ، محلات الملابس، | نقاط البيع الرئيسية: | دقة عالية وإنتاجية عالية وتكلفة منخفضة وسرعة عالية |
| خدمة ما بعد البيع: | الدعم عبر الإنترنت، التثبيت الميداني | بعد خدمة الضمان: | دعم فني للفيديو ، دعم عبر الإنترنت ، صيانة ميدانية |
| إبراز: | خط حز المعدن ذو القوة العالية,خط حز المعدن 6 × 1600,آلة خط حز الفولاذ المقاوم للصدأ |
||

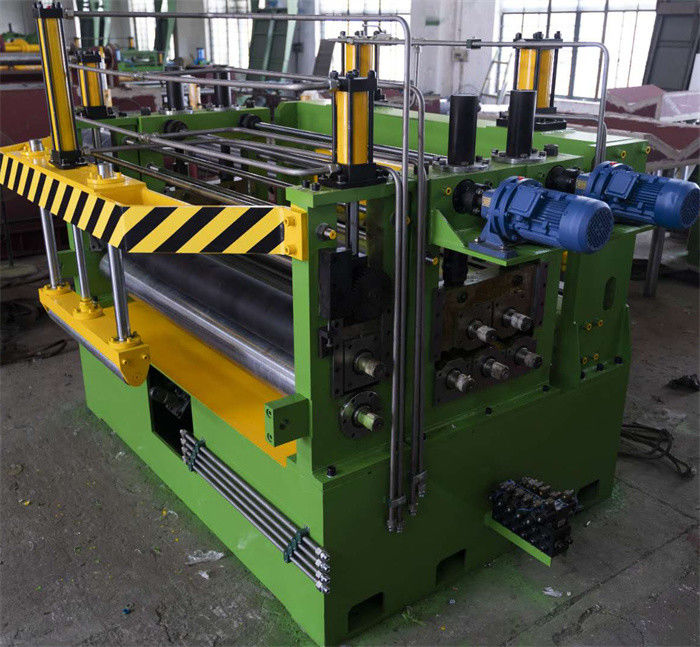

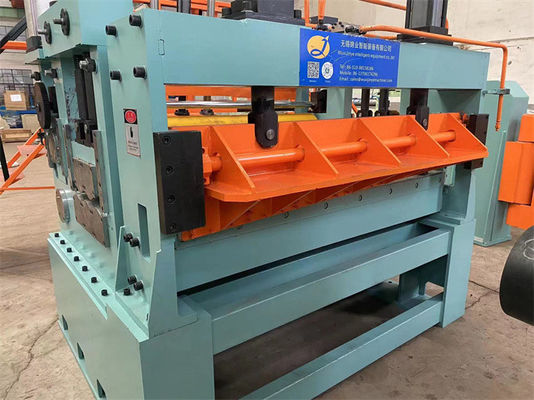

آلة قطع خط الفولاذ المقاوم للصدأ عالية القوة (6 × 1600)
لفائف الفولاذ المقاوم للصدأ هي قوة عالية مرونة عالية، سطح الورق مشرق، يجب أن يكون خط قطع الفولاذ المقاوم للصدأ قوية جدا ودقيقة جدا.مقارنة مع الفولاذ الكربوني العادي قوة السحب ≤ 350Mpa قوة الشد ≤ 550Mpa، قوة صفيحة الفولاذ المقاوم للصدأ قوة السحب ≤550Mpa قوة الشد ≤780Mpa. صفيحة الفولاذ المقاوم للصدأ هي فولاذ عالي الجودة ، يجب حماية السطح الساطع والسلس بشكل جيد في عملية التقطيع ،جميع عجلات ناقلات السيارات مغلفة بمطاط PU.
SUS304 SUS201 0.6-6 X 1600هو الجهاز الساخن للبيع في سوق قطع الأوراق.
المعلمات:
| خط التقطيع 0.6 -6 X 1600 120mpm | المعلمات |
| الملفات الفولاذية القادمة | ID508mm، 610mm، 760mm، OD2000mm، وزن الملف 25T |
| طوابير الأطفال المنتهية | ID508mm، OD2000mm، وزن الملف 25T max |
| عرض الملف الأم | 600-1600ملم |
| عرض لفائف الأطفال | 50mm-600mm |
| عدد قطع | 1 ملم × 30 فتحة؛ 3 ملم × 15 فتحة؛ 6 ملم × 8 فتحات |
| المحركات الرئيسية | القطع 160 كيلوواط + ريكولير 200 كيلوواط + بريفليفر 45 كيلوواط |
| سكين قاطع | ID260 x OD400 x 20mm H13K، HRC58-61 |
| مقطوعة المكعب والفاصل | القضيب بدون خيط، فاصل إطار البوابة |
| اختياري | التبادل السريع للشرائح المزدوجة ، تفريغ المنعطف |
| سرعة التقطيع | 0-120mpm قابلة للتعديل |
| التكوين | سيمنز PLC ، باركر DC Drive ، صمامات ريكسروث |
| دقة القطع | عرض الشق ±0.15mm؛ الكامبر ±0.1mm/m؛ البر 5٪ من السُمك؛ كوخ الارتداد <0.5mm |
السمات
1. قوية جدا decoiler و coil فتح الصحافة رولر و peeler شفرة لوحة، للحفاظ على الملف الصلب بشكل ثابت في الوقت من شريط الصلب يتم سحبها، وإرسال رأس شريط في جهاز تغذية قرص.
2.القطعة المقطعة: المقاعد والعمود والسكاكين أكبر وأقوى من القطعة المقطعة العادية. قوة محرك القيادة حوالي 50٪ أكثر من قطعة النموذج العادية.
3جميع أدوات التروس مغلفة بمطاط PU لتجنب الخدش على سطح صفيحة STS.
4.حلقة حفرة التجميع أطول وعميقة بما فيه الكفاية لضمان تراكم شريط الصلب
5وحدة توفير التوتر تمتلك كل من الدوال والصوف لتوفر التوتر المستقر القابل للتعديل للتراجع.
6.المركبة لديها منفصل فوق الذراع من نوع الإطار البوابة ، من الأعلى إلى شرائط الفصل المضغوطة
7سرعة القطع عادة ما تكون محدودة ضمن 80m / min.
8سكاكين القطع ستكون من مواد خاصة SKD11، H13K، SLD، الخ
9يجب أن يكون النظام الهيدروليكي، مثل الأسطوانات الهيدروليكية، الصمامات، قويا وأكثر متانة.
دقة القطع:
عملية التخطيط:
عربة تحضير الملفات، عربة تحميل الملفات، مكشوف بطاقة واحدة مع رولر الصحافة، قشّار رأس الملفات، مطعم الزعانف و 5 أدوات لتحديد المستوى المسبق، قشر، حلقة حفرة 1، دليل الجانب، شرير، ملفات الخردة،حلقة الحفرة 2، مشد وفرز قبل، بعد القطع ومركب الانحراف، ريكولر مع فاصل الذراع العلوية، عربة تفريغ الملف، (الدوران)
التكوين:
| الجزء | المواد، المعالجة، العلامة التجارية |
| العمود، المحور، الدوار | 42CrMo، HB250-275 |
| شفرة الشق | 42CrMoForging، HB280-300، سطح MF HRC50-55، طلاء الكروم الصلب، طلاء السطح |
| الإطار، القواعد | Q235-A,Q345 ((16Mn) لحام الألواح الفولاذية ، معالجة التسخين |
| جسد علبة التروس | Q345 لحام الألواح، المعالجة الحرارية، رمي الرمال، طلاء البرايمر |
| أجهزة التروس: | صلب 40Cr ، HB240-255 ، أسنان صلبة ، أسنان مطحونة |
| شرائح الـ Uncoiler Recoiler: | 55# الصلب الساطع، التشديد، طلاء الكروم الصلب والنظافة |
| مضخة هيدروليكية | المضخة المتغيرة |
| PLC | سيمنس S200 |
| محامل | HRB، ZWZ، SKF |
| أجزاء هوائية | الهجوم الجوي، SMC |
