تفاصيل المنتج:
|
| اسم: | آلة لفائف آلة تفكيك لفائف الصلب | سلك حديدي: | CRCA ، GI ، GL ، PPGI ، منقوش ، فولاذ VCM |
|---|---|---|---|
| سمك ورقة: | 0.25-2.0 مم | عرض الورقة: | 300-1250 ملم |
| سرعة القطع: | 0-100-200م في الدقيقة | كمية الحز: | 2 مم × 15 شرائط |
| التسامح عرض الشق: | +/- 0.10 مم | إجمالي الطاقة: | 250 كيلو واط |
| مساحة الأرض: | 23 م × 8 م | المشقق أربور: | 205 ملم |
| نكص مغزل: | 508 ملم | أدوات متغيرة: | التوأم المشقق ، برج الدورية |
| إبراز: | آلة لفائف آلة تفكيك لفائف الصلب,آلات لف لفائف فولاذية دقيقة,آلات لف وتقطيع لفائف الصلب |
||
آلة لفائف آلة تفكيك لفائف فولاذية دقيقة لخط حز الفولاذ
في أحد خطوط حز الفولاذ ، تعتبر آلة فك اللف ، وآلة التقطيع وآلة إعادة اللف ، هي الوحدات الأساسية.

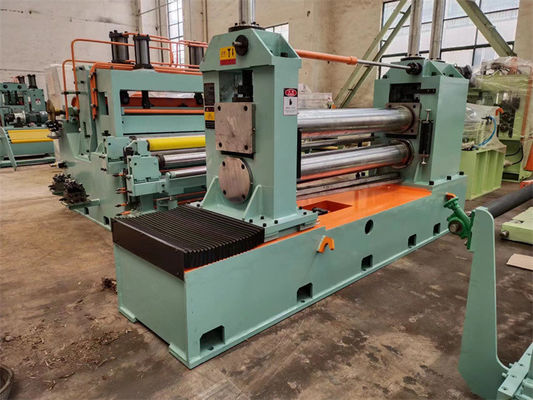

تشتمل أدوات التقطيع على سكاكين دائرية ، وفواصل فولاذية بين السكاكين والوسائد لتوجيه شرائط الشق بشكل مستقيم للخروج من آلة التقطيع.
تعتبر دقة التقطيع مهمة للغاية ، يجب أن تكون العرشان متوازيتان ، ويجب أن تكون السكاكين والفواصل دقة جيدة.
تغيير السكاكين: حامل شق جانبي مفتوح للعملية ، قم بتثبيت الأدوات على عرشين. يسمح رأسان للقطع أو العرش الدوارة للبرج بتثبيت الأدوات في وضع عدم الاتصال وتوفير وقت الخمول.

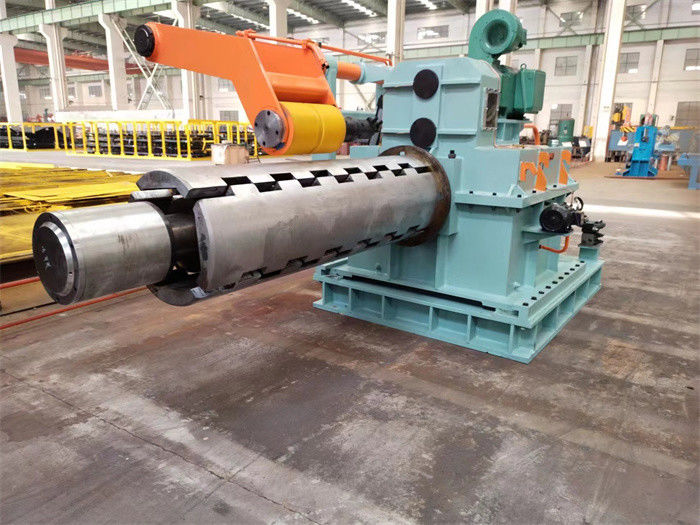

لفائف الألواح الرقيقة ، يكون مغزل الارتداد غير ملحوم لحماية الشرائط الفولاذية داخل الطبقات.
الأشرطة الفولاذية المعاد تدويرها مرتبة في طبقات وحواف ، التلسكوب في حدود 0.5 مم
تحتاج آلة تقطيع الألواح الرقيقة إلى قطع بسرعة عالية 120m / min ، 150m / min ، 200m / min ، وبالتالي حوالي نصف ساعة يمكن أن تقطع ملفًا واحدًا ، بالإضافة إلى
يتم ترتيب آلية فعالة لتقصير الوقت ، ويمكن الانتهاء من وقت التحميل والخيوط والتفريغ في غضون 10 دقائق ، ويمكن أن تقطع كل 8 ساعات 10 لفات (10 لفات × 15T = 150T).
المعلمات:
| خط القطع 0.25 - 2.0 × 1250 150 ميجا بكسل | المعلمات |
| لفائف الصلب القادمة | ID508mm ، 610mm ، OD1800mm ، وزن الملف 20T |
| لفائف الأطفال الجاهزة | ID508mm ، OD1800mm ، وزن الملف 20T كحد أقصى |
| عرض لفائف الأم | 300-1250 ملم |
| عرض لفائف الأطفال | 20 مم -600 مم |
| عدد الحز | 1 مم × 30 فتحة ؛2 مم × 15 فتحة |
| المحركات الرئيسية | آلة قص 90KW + آلة إعادة لف 110KW |
| سكين القطع | ID205 × OD320 × 10/15 مم SKD11 HRC58-61 |
| شياق اللف | مغزل سلس |
| اختياري | قطع تبديل سريع ، تفريغ الباب الدوار |
| سرعة القطع | 0-100-150mpm قابل للتعديل |
| ترتيب | Siemens PLC ، Parker Drive ، Vitory Valves |
| دقة القطع | عرض الشق ± 0.1 مم ؛الحدبة ± 0.1 مم / م ؛سمك 5٪ ؛نكص سنام <0.5 مم |
تَخطِيط:
