تفاصيل المنتج:
|
| اسم: | خط الحز الطولي لفائف الصلب فائقة السرعة | مادة: | ورقة لفائف HR ، CR ، GI |
|---|---|---|---|
| عرض الملف: | 500-1600 | سمك اللفة: | 0.4-4.0 |
| وزن الملف: | 25 ت | معرف الملف ، OD: | 508 مم ، 2000 مم |
| عدد الحز: | 4 مم × 10 شرائط | سرعة القطع: | 0-180 م / دقيقة |
| نكص مغزل: | 508 | مشقق مزدوج: | اختياري |
| مساحة الأرض: | 25 م × 13 م | إجمالي الطاقة: | 480 كيلو واط |
| إبراز: | خط الحز الطولي الدقيق,خط الحز الدقيق 4 X 1600,خط حز لفائف الصلب 180mpm |
||

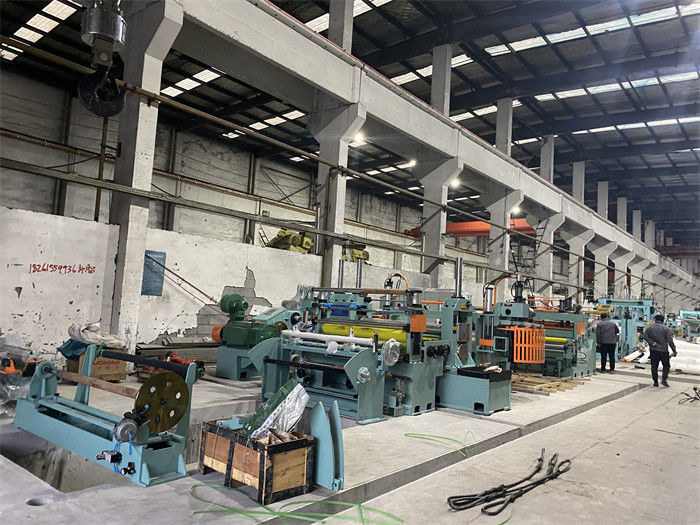

خطوط الشق الطولية لفائف الصلب فائقة السرعة 4 × 1600 180 ميجابكسل
يوفر خط الحز الطولي المتقدم من النوع الجديد سرعة واستقرار ودقة أعلى بكثير.
1. مغزل مغزل واحد:
اضغط على زر واحد على لوحة المشغل ، مع التمركز لضبط الملف بسهولة على الخط المركزي.
إذا تم شق الملف الجزئي ، يمكن أن تعود ورقة الملف المتبقية مرة أخرى إلى وحدة فك اللفة
مغزل uncoiler عبارة عن شرائح أسنان متعرجة لحماية ألواح الصلب الداخلية غير المكدومة.
جهاز تقشير الورق أمام أداة فك اللفافة لتقشير الورق المغلف.
2.Pinch تلعب الأسطوانة دور دليل الانحراف وأدوار تغذية القرص.
3- دليل جانبي ودليل أفقي: لتوجيه الشريط الفولاذي في المركز وعدم القفز لأعلى.
4-آلة النزع:
5. اللفاف الخردة: بكرات اللف العمودية على إطار الأذن لمنضدة لفة التوجيه ، تسقط القصاصات نفسها لأسفل ، وتمسك بكرة الضغط الخلفية بقطع ذيول مشقوقة.
6. الفصل المسبق والموتر: جميع أعمدة الفصل متشابهة ويمكن فكها وتركيبها بسهولة.
توفير التوتر هو نظام هيدروليكي لمضخة مكبس متغير ، حيث توفر أسطوانتان هيدروليكيتان في الأعلى ضغطًا متوازنًا.
7. القص اللاحق والبكرات المنحرفة: قص ما بعد القص يقطع ذيول الشرائط غير المنتظمة ، مما يجعل التعبئة على جهاز إعادة اللف أسهل.
يتتبع جهاز التشفير الموجود على أسطوانة العاكس طول القطع ويظهر على شاشة اللمس.

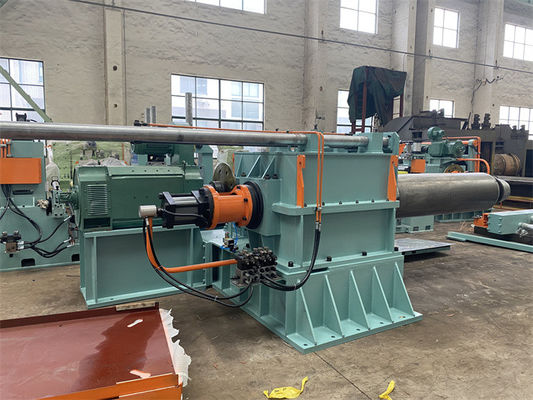

8. جهاز إعادة اللف: فاصل الضغط فوق الذراع من أعلى للضغط لأسفل بفرشاة تفريش الشرائط نظيفة.
يدور الباب المثلث لدعم عمود الدوران بحزم ودقة.
مغزل غير ملحوم لحماية السطح الداخلي للملفات الفولاذية.
9. الأنابيب الهيدروليكية تعتمد نوع القفل المشبك ، الهيكل الصلب وسهلة التركيب والتفكيك.
المعلمات:
| مواد خام | منتج منتهي | أدوات | سلطة | الاهلية |
| لفائف الأم | لفائف الأطفال | |||
| معرف 508 مم | معرف 508 مم | سكين القرص ID240 × OD360 × 15 ملم | المشقق 160 كيلو واط | سرعة 0-180 م / دقيقة |
| OD 2000 مم | OD 2000 مم | فاصل السكين ID240x OD280 | ريكويلر 200KW | الاحكام +/- 0.10 مم |
| الوزن 25T | الوزن 25T | فاصل ID85 x OD180mm | مجموع 400 كيلو واط | تقوس 0.5 مم / م |
| سماكة 0.4-4 ملم | شرائط 1 مم × 30 فتحة ، 3 مم × 12 فتحة | وسادة التوتر ١٣٥٠ × ٤٠٠ ملم | حدبة: | |
| العرض 500-1600 ملم | عرض 20-600 ملم | فاصل نايلون: ID95 × OD110mm |
التكوين والمعلمات:
| رقم. | تعبير | المعلمات |
| 1 | سيارة لفائف التغذية | 25 ت |
| 2 | مغزل مزدوج فك | Φ508 مم ، حمولة 25T |
| 3 | مغذي قرصة وخمسة أسطوانات مستوية | Φ160 ملم ، 37 كيلو واط |
| 4 | القص الهيدروليكي | 3 × 1600 |
| 5 | تراكم حفرة 1 | طول 3000 مم |
| 6 | دليل جانبي وبكر الأسطوانة | 300-1600 مم |
| 7 | آلة الحز | Φ240 مم ، 160 كيلو وات + 4 كيلو وات × 3 |
| 8 | اللفاف الخردة الحافة وذيول الأشرطة اضغط | 7.5 كيلو واط × 2 |
| 9 | تراكم حفرة 2 | طول 4000 مم |
| 10 | فاصل مسبق ، موتر ، بكرة موازنة | شعر الصوف بالتوتر عند الانفصال مرتين |
| 11 | ReCoiler (مع أقراص فصل ، دافع) | Φ508mm ، 200KW ، تحميل 25T |
| 12 | لفائف تفريغ السيارة | 25 ت |
| 13 | النظام الهيدروليكي | صمامات ريكسروث ، مضخة يوكن |
| 14 | نظام التحكم الكهربائي | محرك Parker DC و Siemens PLC وشاشة تعمل باللمس |
