تفاصيل المنتج:
|
| اسم: | آلة تصنيع أنابيب الصلب لحام عالية التردد | إدخال: | منخفض الكربون ، لفائف الصلب سبائك منخفضة |
|---|---|---|---|
| انتاج |: | 15-38 أنبوب دائري | إنتاج السرعة: | 140 م / دقيقة |
| مساحة الأرض: | 35 م × 4 م | لحام HF: | 150KW الحالة الصلبة |
| قطع: | المنشار البارد | الأدوات: | بكرات Cr12 |
| تكنولوجيا التشكيل: | المتفجرات من مخلفات الحرب | رمح الأسطوانة: | أفقي 40 ملم |
| إبراز: | آلة تصنيع أنبوب الأنبوب HG 25,آلة تصنيع أنابيب الصلب الملحومة,140m / min آلة تصنيع الأنبوب الفولاذي |
||

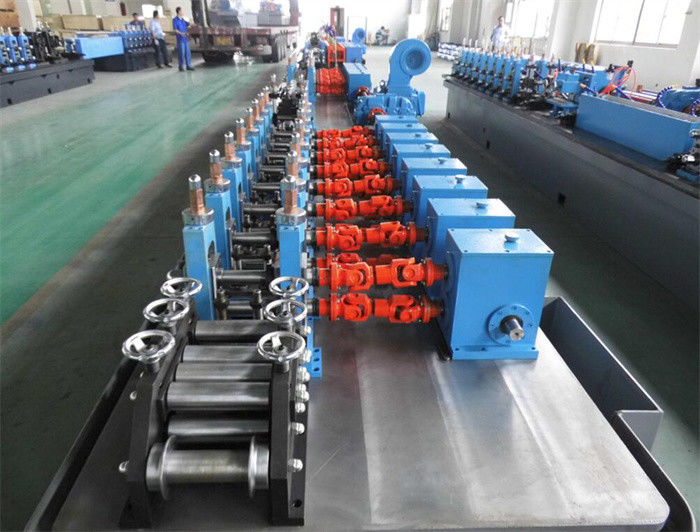

آلة تصنيع أنابيب الصلب ذات اللحام العالي التردد (HG 25)
إن مطحنة الأنبوب الفولاذي ذات التردد العالي هي عبارة عن معدات متخصصة لإنتاج أنابيب ملحومة ذات درز مستقيمة عالية التردد للأنابيب الهيكلية والأنابيب الصناعية بسمك 15mm ~ Φ38mm وسمك جدار من 0.6 ~ 1.2mm.من خلال التصميم الأمثل واختيار المواد الأفضل والتصنيع والبكرات بدقة ، يمكن الوصول إلى الخط بأكمله بدقة عالية وسرعة عالية.ضمن النطاق المناسب لقطر الأنبوب وسماكة الجدار ، يمكن تعديل سرعة إنتاج الأنابيب.
مواصفات مطحنة الأنابيب HG25:
| تعبير | ترتيب | المعلمات |

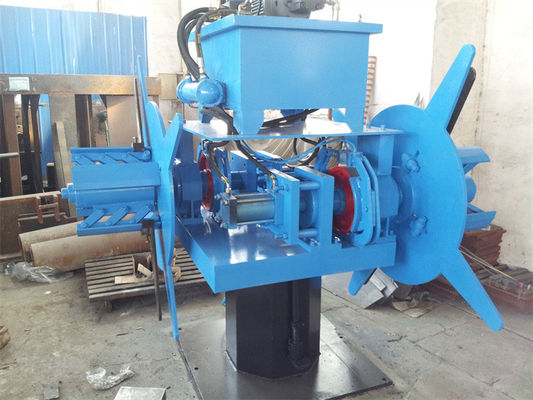

| Uncoiler | توسيع يدوي مزدوج الرؤوس | 0.6- 1.2 × 40-120 مم ID508 ، OD1600 1T |
| القص واللحام | القص الهيدروليكي التلقائي ، لحام الأرجون القوسي | شفرات H13 ، 1.5 × 150 ممو16 ~ 150 أ |
| تراكم القفص العمودي | قرصة التغذية في القفص والخروج السلبي | 5 م × 2.4 م قفص تغذية 200 م / دقيقة ، 2.2KW |
| آلة تشكيل | تشكيل الانهيار وتشكيل الزعانف | 8 مجموعات لفات أفقية ، 11 لفات عمودية 55KW |
| اللحام والتبريد | دليل التماس ، ضغط اللحام HF ، إزالة الأزيز ، التبريد | دليل طبقات الأتراك ، آلة لحام الحالة الصلبة 150KW ، ضغط 2 لفات ، كشط نتوءات 2 قطعة ، خزان تبريد 1 متر |
| آلة التحجيم | بكرات أفقية وعمودية وضبط خطي | 5 بكرات عمودية ، 5 بكرات أفقية و 4 بكرات ضبط من أعلى وأسفل و 4 بكرات من اليسار واليمين |
| منشار قطع يطير | قطع بارد ، احتكاك ساخن اختياري | Φ13 ~ Φ38mm x 10m ، OD350mm × ID50mm × 2.5 ~ 3.0mm شفرة المنشار ، 20KW |
| جدول لفة الإخراج | الجانبين ينفد | 12 م |
| إجمالي الطاقة | 250 كيلو واط |
مواصفات مطاحن أنابيب المتفجرات من مخلفات الحرب:
| نموذج | حجم الأنبوب | لحام HF (KW) | قوة المحرك (KW) | السرعة (م / دقيقة) |
| Ф مم × مم | ||||
| HG16 | Ф (7-20) × (0.2-0.5) | 60 | 22 | 80-140 |
| HG25 | Ф (8-32) × (0.35-1.3) | 100 | 45 | 70-130 |
| HG32 | Ф (15-50) × (0.6-2.0) | 150 | 110 | 60-120 |
| HG50 | Ф (20-63) × (0.8-2.5) | 200 | 160 | 50-100 |
| HG63 | Ф (20-76) × (0.8-3.0) | 250 | 200 | 30-90 |
| HG76 | Ф (25-80) × (1.2-4.0) | 300 | 110 × 2 | 30-80 |
| HG89 | Ф (32-102) × (1.5-4.5) | 300 | 132 × 2 | 30-80 |
| HG114 | Ф (38-127) × (1.5-4.5) | 300 | 160 × 2 | 30-70 |
| HG125 | Ф (50-165) × (2.0-5.0) | 400 | 185 × 2 | 20-60 |
| HG165 | Ф (76-165) × (2.0-6.0) | 600 | 200 × 2 | 15-50 |
تكوين النظام الكهربائي لمطحنة الأنابيب
