تفاصيل المنتج:
|
| اسم المنتج: | لفائف لفائف خط حز المعادن | مادة لفائف الصفائح: | صفائح الصلب المدرفلة على البارد CR |
|---|---|---|---|
| عرض لفائف الورقة: | 300-1600 ملم | سمك لفائف الورقة: | 0.2-3 مم |
| سرعة القطع: | 120 م / دقيقة | القطر الداخلي للملف: | 508 مم ، 610 مم |
| القطر الخارجي للملف: | 1800 ملم | وزن الملف: | 20 ت |
| عدد الحز: | 3 مم × 12 فتحة | دقة القطع: | + -0.12 ملم |
| الصناعات المطبقة: | الطاقة والتعدين، الاستخدام المنزلي، الفنادق، البيع بالتجزئة، المزارع، أعمال البناء ، محلات الملابس، | نقاط البيع الرئيسية: | دقة عالية وإنتاجية عالية وتكلفة منخفضة وسرعة عالية |
| خدمة ما بعد البيع: | الدعم عبر الإنترنت، التثبيت الميداني | بعد خدمة الضمان: | دعم فني للفيديو ، دعم عبر الإنترنت ، صيانة ميدانية |
| إبراز: | خطوط الحز المعدنية 120m / min,خطوط حز لفائف إلى لفائف,120m / min خط حز ألواح الصلب الكربوني |
||
الرؤوس المزدوجة للفول إلى لفول خط إعادة التدوير للفول الكربوني
خط التراجع لقطع الفولاذ من لفافة إلى لفافة هو آلة تستخدم لقطع لفافة الفولاذ وإعادة التلف ، والتي يمكن أن تقطع وتعيد لفوف لفائف الفولاذ ذاتياً من أبعاد وسماكة مختلفة.
مبدأ عملها هو فك لف لفائف الفولاذ على بكرة كبيرة إلى الرافعة تغذية آلة القطع، وقطعها بواسطة سكين القطع وتقسيمها إلى أشرطة بواسطة قطعة،وأخيرا الحصول على بكرة صغيرة التي تلبي العرض المطلوب والطولهذه الآلة تتضمن وظائف متعددة مثل فك، وقطع، وقطع، و إعادة لف، مما يتيح عمليات فعالة وآلية،تحسين كفاءة الإنتاج وجودة المنتجات.
ملفوفات الصلب الكربوني HR المطاط الساخن هي مجموعة سميكة من أوراق الصلب المصنوعة من مصنع المطاط الساخن. الملفوفات الصلبية المطاطية الباردة هي أوراق رقيقة المصنوعة من المطاط البارد ، وتتراوح سمكها عادة أقل من 2 مم ،الحد الأدنى حول 0.2mm ، عملية القطع عالية الدقة عالية السرعة وبالتالي منتجة. عادة ما تكون الألواح المضغوطة والملونة أساس ورق الفولاذ CR ويتم فتحها على نفس آلة القطع.
نحن نقدم خيارات مختلفة من التكوين للعملاء للاختيار، العميل يخبر خطة الإنتاج
ثم نحسب سرعة القطع ودقة القطع والأتمتة كل خط القطع مخصص وبالتالي مناسبة للعميل
.
التكوين والمعايير:
1) قاطرة تحضير الملف، حمولة 20 طن
2)مفتوحة القضيب الواحدة (قضيب 508 ملم، مع رجل 7.5 كيلوواط)
3)جهاز تصويب الرأس المكعب والشفرة (هيدروليكي)
4) أدوات الزقاق المزدوج و 5 أدوات لتحقيق المستوى و قشر رأس الملفات (30KW AC ، أدوات 160mm)

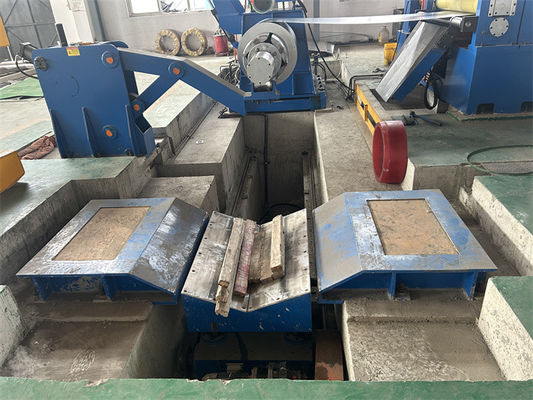

5) حفرة التخزين 1 (طول 3 أمتار، عمق 3 أمتار، عرض 2 أمتار)
6)دليل جانبي قبل الشق (300-1600mm نطاق قابل للتعديل)

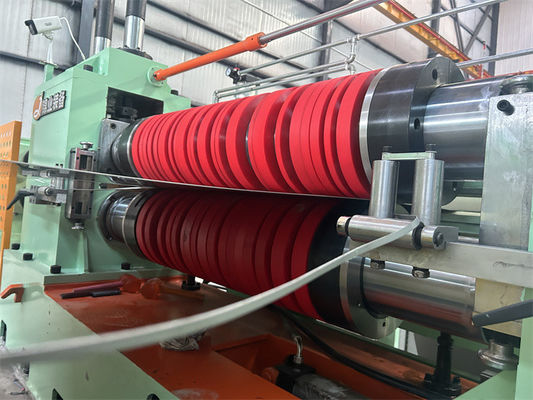

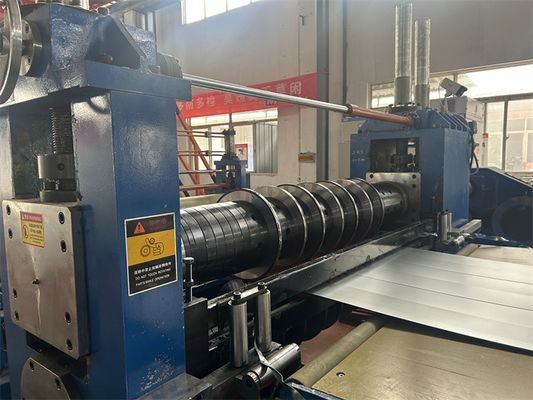

7)القطع ((التبادل السريع للرؤوس المزدوجة اختياري) ، 220mm arbor ، 110KW DC
8) ريلر الحافة الخردة ((تقع أسفل جدول النقل) 4KW تردد متغير
9) حفرة التخزين 2 (طول 3m، عمق 5m، عرض 1.6m)
10) قبل الفصل & المضطرب, الدوار المضطرب (التوتر الشعر الصوفي)
11)المركب مع دعامة الصحافة المنفصلة 508 ملم القضيب السلس
12) عربة تفريغ الملفات، حمولة 20T
13) النظام الهيدروليكي، النظام الهوائي (7.5KW مضخة المكبس المتغيرة)
14) نظام التحكم الكهربائي
عملية التخطيط:
عربة تحضير الملفات، عربة تحميل الملفات، مكشوف بطاقة واحدة مع رولر الصحافة، قشّار رأس الملفات، مطعم الزعانف و 5 أدوات لتحديد المستوى المسبق، قشر، حلقة حفرة 1، دليل الجانب، شرير، ملفات الخردة،حلقة الحفرة 2، مشد وفرز قبل، بعد القطع ومركب الانحراف، ريكولر مع فاصل الذراع العلوية، عربة تفريغ الملف، (الدوران)
المعلمات:
| خط التقطيع 0.3-3 X 1600 120mpm | المعلمات |
| الملفات الفولاذية القادمة | ID508mm، 610mm، OD1800mm، وزن الملف 20T |
| طوابير الأطفال المنتهية | ID508mm، OD1800mm، وزن الملف 20T max |
| عرض الملف الأم | 300-1600ملم |
| عرض لفائف الأطفال | 50ملم -1600ملم |
| عدد قطع | 1mm × 30slits؛ 3mm × 12slits |
| المحركات الرئيسية | القطع 110 كيلوواط + الرد 132 كيلوواط |
| سكين قاطع | ID220 x OD340 x 15mm SKD11 HRC58-61 |
| قاطع الدوار | 508 ملم من القضيب |
| الخيار المتاح | أدوات التبادل السريع |
| سرعة التقطيع | 0-120mpm قابلة للتعديل |
| التكوين | سيمنز PLC، باركر درايف، ريكسروث صمامات |
| دقة القطع | عرض الشق ±0.12mm؛ الحافة ±0.1mm/m؛ الحفرة 5% من السُمك؛ حُدّة الارتداد <0.5mm |
التكوين:
| الجزء | المواد، المعالجة، العلامة التجارية |
| عمود، محور، أدوات | 40Cr، HB250-275, سطح HRC55-58 |
| شفرة الشق | 42CrMo التصنيع ، HB280-300 ، سطح MF HRC50-55 ، طلاء الكروم الصلب ، البوليس السطحي |
| الإطار، القواعد | Q235-A,Q345 لحام ألواح الصلب ، معالجة التسخين |
| جسد علبة التروس | Q345 لحام الألواح، المعالجة الحرارية، رمي الرمال، طلاء البرايمر |
| أجهزة التروس: | صلب 40Cr ، HB240-255 ، أسنان صلبة ، أسنان مطحونة |
| شرائح الـ Uncoiler Recoiler: | 45# الصلب الساطع، التشديد، طلاء الكروم الصلب والنظافة |
| مضخة هيدروليكية | المضخة المتغيرة |
| PLC | سيمنس S200 |
| محامل | HRB، ZWZ، SKF |
| أجزاء هوائية | الهجوم الجوي، SMC |
