آلة خط الحز الأوتوماتيكي للصفائح الفولاذية عالية السرعة وعالية الدقة

آلة خط الحز الأوتوماتيكي للصفائح الفولاذية عالية السرعة وعالية الدقة
Basic Properties
country of origin
وشى ، الصين
Brand Name
Jinye
Trading Properties
MOQ
1 مجموعة
period for dispatch
60-90 يومًا
payment method
تي / ت

Product Details

إبراز:

0.3-3 X 1300 آلة خط الحز

,

آلة خط الحز 100m / min

,

آلة خط الحز عالية السرعة

Coil Material: الموارد البشرية ، CR ، GI ، PPGI ، Q235 ، S355
Coil Width: 300-1300 ملم
Sheet Thickness: 0.3-3 مم
Coil Weight: 15 - 20 ت
Slitting Speed: 0-120 م / دقيقة
Number Of Slitting: 3 مم × 15 فتحة ، 1 مم × 25 فتحة
Product Brief
آلة خط الحز الأوتوماتيكي للصفائح الفولاذية عالية السرعة وعالية الدقة تشمل الميزات الرئيسية لهذا الجهاز ما يلي: درجة عالية من الأتمتة: التغذية الأوتوماتيكية ، القطع الأوتوماتيكي ، اللف الأوتوماتيكي ، التحكم الأوتوماتيكي بالكامل ، لا حاجة للتدخل اليدوي ، تقليل العمالة اليدوية في الإنتاج. دقة القطع الع...
Product Description

آلة خط الحز الأوتوماتيكي للصفائح الفولاذية عالية السرعة وعالية الدقة



تشمل الميزات الرئيسية لهذا الجهاز ما يلي:


درجة عالية من الأتمتة: التغذية الأوتوماتيكية ، القطع الأوتوماتيكي ، اللف الأوتوماتيكي ، التحكم الأوتوماتيكي بالكامل ، لا حاجة للتدخل اليدوي ، تقليل العمالة اليدوية في الإنتاج.


دقة القطع العالية: تعتمد هذه الآلة على تقنية القطع المتقدمة ، والتي يمكن أن تحقق قطعًا عالي الدقة وعالي السرعة ، مما يحسن جودة المنتج بشكل فعال.


قدرة معالجة قوية: يتمتع خط قطع الألواح الفولاذية بقدرة معالجة قوية ، والتي يمكنها في وقت واحد معالجة ألواح فولاذية متعددة بمواصفات وسمك مختلف لتلبية احتياجات الإنتاج المختلفة.


قابلية قوية للتكيف: هذه الآلة ليست مناسبة فقط لقطع الألواح الفولاذية العادية ، ولكن أيضًا لقطع أنواع مختلفة من الألواح ، مثل ألواح الفولاذ المقاوم للصدأ ، والألواح الفولاذية الملونة ، إلخ.


لذلك ، يتم استخدام خطوط قطع الألواح الفولاذية الأوتوماتيكية على نطاق واسع في صناعة الصلب ، خاصة في صناعات مثل تصنيع السيارات ، والفضاء ، والبناء ، والأجهزة المنزلية ، مع قيمة تطبيقية مهمة.



تعبير



سرج تحضير الملف ، عربة تحميل الملف ، أداة فك اللفة ، فتاحة رأس الملف ، وحدة التغذية بالقرص ومستوى ما قبل التسوية ، القص ، مجمع الحفرة 1 ، دليل الدخول ، جهاز التقطيع ، جهاز لف الخردة ، مجمع الحفرة 2 ، الموتر والفاصل المسبق ، القص اللاحق وأسطوانة الانحراف ، recoiler مع فاصل overarm ، عربة تفريغ الملف ، (الباب الدوار)

  • آلة تفكيك اللفافة: نوع ناتئ مغزل مفرد لحمل الملف 15-20T أو رؤوس تفكيك مزدوجة لفك لفائف 20-30T
  • وحدة التغذية بالقرص و Preleveler: قم بقرص شريط التغذية الفولاذي للتقطيع في Jog وشريط التغذية في مجمع الحفرة في الوضع التلقائي.
  • آلة التقطيع هي قلب خط الحز ، قم بتثبيت سكاكين القرص ، أو الفواصل ، أو الحلقات المطاطية أو الأشرطة الخشبية لتحقيق التقطيع ، والتبادل السريع للقطع المزدوجة اختياري
  • أسطوانة ضغط ذيول مشقوقة: مثبتة على طاولة لف فوق لفات الخردة ، للضغط على ذيول الشقوق التي لا تسقط في حلقة الحفرة.
  • اللفاف الخردة: النوع الرأسي أو النوع الأفقي متاح ، قصاصات حواف نهائية.
  • فصل الشرائط: تفصل الشرائط ثلاث مرات (مرتين قبل الشد ، مرة قبل الارتداد).
  • محطة الشد: تعمل القنوات ذات الحزم المشقوقة على تثبيت لباد الصوف لتوفير توتر ارتداد قابل للتعديل.
  • بكرة تشفير العاكس: قم بتحريف اتجاه الشرائط قبل الارتداد وقياس سرعة الخط لتحقيق التزامن بين الحزّ وجهاز إعادة اللف
  • جهاز إعادة اللف: يتوفر مغزل غير ملحوم أو مغزل ذو قطاعات عادية ، لتصفية الشرائط بالترتيب تحت شرائط الضغط التي تفصل.



حدود

لفائف الأم عدد القطع سرعة القطع دقة القطع أدوات قوة سعة

0.3-3 مم

عرض 300-1300 مم

معرف 508 ملم

1800 مم OD

20T الوزن

25 شريطًا لـ 0.3-1 مم ؛



10 شرائط لـ 2.0-3.0 مم ؛

0-120 م / دقيقة

قابل للتعديل

شرائط 20-1300 مم ؛

≤ +/- 0.10 مم عرض الشق ،

سنام اللف ≤0.5mm.

السكاكين: SKD11 ، SLD ، H13K

الفواصل: 45 # فولاذ

وسادة: مطاط ، حلقات من البولي يوريثان

فاصل النايلون

أقراص فصل 16 مليون

إجمالي 260 كيلو واط

آلة القطع 90KW

لفائف 110 كيلو واط

30 دقيقة / لفائف × 15T لفائف ،

8 ساعات 240 ت

تخطيط الرسم

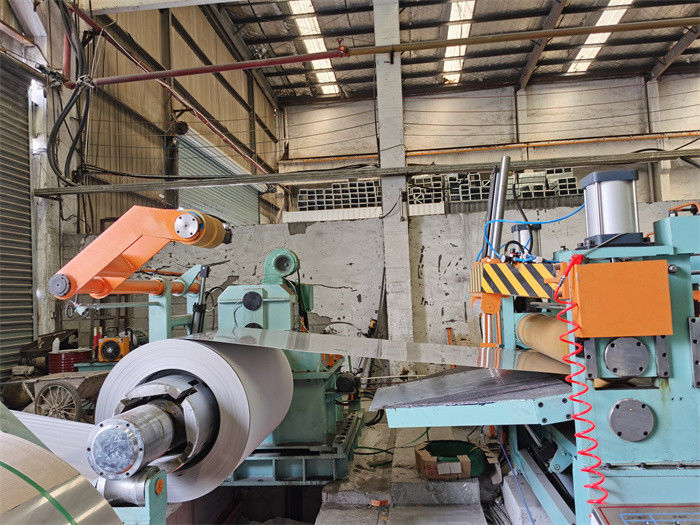

آلة خط الحز الأوتوماتيكي للصفائح الفولاذية عالية السرعة وعالية الدقة

آلة خط الحز الأوتوماتيكي للصفائح الفولاذية عالية السرعة وعالية الدقةآلة خط الحز الأوتوماتيكي للصفائح الفولاذية عالية السرعة وعالية الدقةآلة خط الحز الأوتوماتيكي للصفائح الفولاذية عالية السرعة وعالية الدقة
