Product Details
100m / min آلة خط الحز
,آلة خط حز شريط النحاس النحاسي
,آلة خط حز الألواح البرونزية

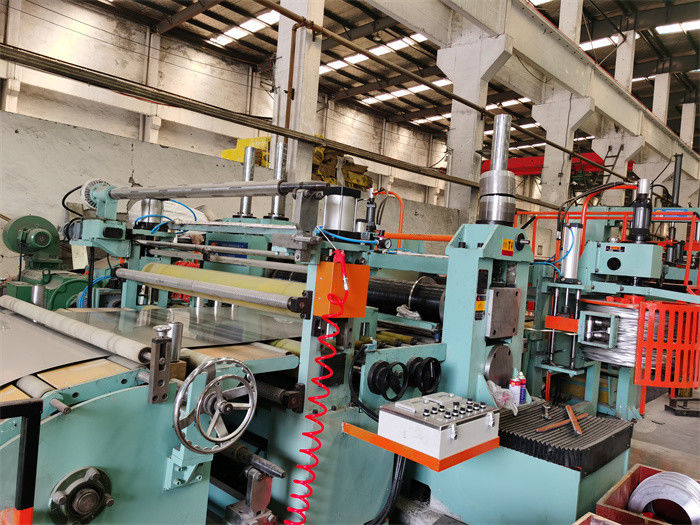

100m/Min عالية الدقة البرونزية النحاسية النحاسية الشريط قطع خط آلة
الوصف
آلة قطع خطوط الشرائط النحاسية النحاسية هي آلة تستخدم لقطع وإعادة لف المواد المعدنية مثل النحاس والنحاس والبرونز.هذه المواد تستخدم على نطاق واسع في الصناعات مثل الإلكترونياتالمواد النحاسية والبرونزية لديها موصلات جيدة، موصلات حرارية، ومقاومة للتآكل.
تتضمن عملية تشغيل آلة خط قطع الشريط النحاسي بشكل رئيسي خطوات مثل التغذية التلقائية ، وقطع لفائف الصلب ، وحركة حامل لفائف ، والتلف.يمكن تخصيص هذه المعدات وتصميمها وفقا لمتطلبات العملاء، لإنتاج شرائط النحاس من مواصفات وسمك مختلف.
بالمقارنة مع معدات القطع اليدوية التقليدية، والبرونز، والبرونز، والنحاس قطعة قطع خطوط آلات الشرائط لديها أتمتة أعلى، وكفاءة العمل، ودقة القطع،ونوعية المنتج أكثر استقرارا وموثوقيةفي نفس الوقت، آلة خط قطع الشريط النحاس أيضا لديها مزايا عملية بسيطة، وصيانة مريحة، والسلامة والموثوقية،تصبح معدات لا غنى عنها ومهمة في الإنتاج الصناعي الحديث.
شق الشريط النحاسي هو رابط لصنع الشريط النحاسي ومعالجته ، يقع في المرحلة النهائية بعد الصب ، التدحرج الساخن ، التدحرج البارد.
ويتم تصنيع شريط النحاس من التدحرج الساخن من البطاقات إلى حوالي 15 ملم سمك، والنحاس مطحنة التدحرج الباردثم تصنع طاحونة التدحرج الدقيقة شريط النحاس وحتى أوراق النحاس، شريط النحاس ((الورق) سمك 0.08-4mm، وعرض داخل 650mm، لذلك السعة آلة قطع شريط النحاس هو 0.3-4 × 650, وآلة قطع ورق النحاس 0.08-0.5 × 400mm
النحاس ((النحاس، النحاس) والسبائك النحاس الشرائط تستخدم على نطاق واسع في صناعات الإلكترونيات والسيارات والكهرباء، الأجهزة المنزلية، الخ.غطاء البطارية، أزرار، أغطية، الخ
عملية التخطيط:
Coil-loading→Single Mandrel uncoiling →Coil-end-press & shoveling→Double-roller pinch feeding/Five-roller pre-leveling → End-cutting → Hole Accumulator1 → Side Guide → Disc slitting→Scrap reeling→Hole Accumulator 2→Pre-separator، التوتر→فصل الذراع العلوية ،التلوين→فراغ الملفات → التحكم الهيدروليكي → التحكم الكهربائي
المواد القادمة:
- النحاس (C110/C120/C122/C144) ،
- النحاس الأصفر ((C260/C268/C272) ،
- النحاس الأحمر (C230/C220/C210)
- البرونز (C510/C511/C519/C521/C524)
- سمك الشريط: 0.3mm إلى 4.0mm
- عرض الشريط: 200-680 ملم
- القطر الداخلي للملفات: Φ508mm.
- القطر الخارجي للملفات: Φ1300mm
- الوزن الأقصى للفول: 5000 كجم
المنتج النهائي:
- عرض الشرائط الشائكة: 10mm - 100mm
- معدل تحمل عرض الشق: +/- 0.05mm
- حافة الحافة: +/- 0.10mm/m
- حبل التلف: 0.5mm
- حافة الحافة: 0.015 -0.20mm
التكوين والمعايير:
| لا، لا، لا | التكوين | المعلم |
| 1 | عربة طعام لفافة | 5T |
| 2 | طواقم إزالة الملفات المزدوجة | Φ508 ملم، 5 طن من الحمل |
| 3 | المغذية المضغوطة ومستوى ثلاثية الدوال | Φ160 ملم، 15 كيلوواط |
| 4 | القطع الهيدروليكي | 3 × 700 |
| 5 | حلقة الحفرة1 | طول 3000 ملم |
| 6 | الدليل الجانبي و Pres Roller | عرض 100-700 ملم |
| 7 | آلة قطع | Φ180mm،55KW |
| 8 | محول الخردة الحافة والسلاسل | 3KW × 2 |
| 9 | جهاز تجميع الحفر | طول 3000 ملم |
| 10 | فاصل مسبق، مشبك، رولر موازنة | منفصلة مرتين، الشعر الصوفي التوتر، وتوتر الحزام |
| 11 | ريكولير (مع أقراص الفصل، مدفع) | Φ508mm، 55KW، 5T |
| 12 | الملفات التي تفريغ العربة | 5T |
| 13 | نظام هيدروليكي | صمامات ريكسروث، مضخة يوكين |
| 14 | نظام التحكم الكهربائي | محرك باركر DC، سي سي سي سيمنز وشاشة لمسة |
التكوين:
| الجزء | المواد، المعالجة، العلامة التجارية |
| العمود، المحور، الدوار | 42CrMo، HB250-275 |
| شفرة الشق | 42CrMoForging، HB280-300، سطح MF HRC50-55، طلاء الكروم الصلب، طلاء السطح |
| الإطار، القواعد | Q235-A,Q345 ((16Mn) لحام الألواح الفولاذية ، معالجة التسخين |
| جسد علبة التروس | Q345 لحام الألواح، المعالجة الحرارية، رمي الرمال، طلاء البرايمر |
| أجهزة التروس: | صلب 40Cr ، HB240-255 ، أسنان صلبة ، أسنان مطحونة |
| شرائح الـ Uncoiler Recoiler: | 55# الصلب الساطع، التشديد، طلاء الكروم الصلب والنظافة |
| مضخة هيدروليكية | المضخة المتغيرة |
| PLC | سيمنس S200 |
| محامل | HRB، ZWZ، SKF |
| أجزاء هوائية | الهجوم الجوي، SMC |
