تفاصيل المنتج:
|
| اسم: | AGC / AFC / APC 6Hi ماكنة لف الصلب البارد العكسي | مادة: | Q195-Q235 ؛ 08Al ، SPHC ، SPHD ، SPHE |
|---|---|---|---|
| سمك المدخلات: | 2.2-3.5 ملم | سمك منتهي: | 0.12-0.8 مم |
| عرض الشريط: | 900-1250 ملم | سرعة اللف: | 1250 م / دقيقة |
| اضغط لأسفل: | AGC الهيدروليكية | الضغط الهيدروليكي AGC: | 23 ميجا باسكال |
| عملية الدرفلة: | يعكس | ارتداد التوتر: | 170 كيلو نيوتن |
| قوة اللف: | 1500 ت | المتداول عزم الدوران: | 110 كيلو نيوتن متر |
| إجمالي الطاقة: | 13000 كيلو واط | سماكة التسامح: | 0.005 مم |
| إبراز: | مطحنة الدرفلة الباردة العكسية 6Hi,خط الدرفلة على البارد 1450,مطحنة الدرفلة AGC 6Hi عالية السرعة |
||

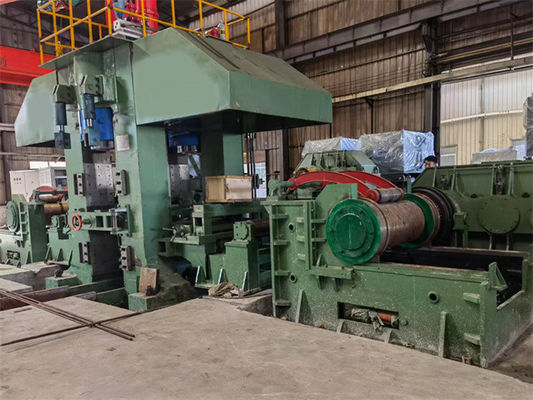

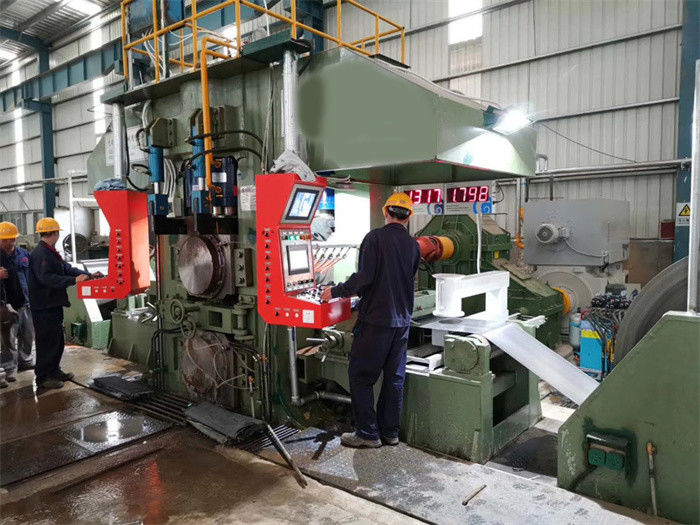

عالية السرعة AGC / AFC / APC 6Hi عكس خط درفلة على البارد (1450)
φ370 / φ415 / φ1180 × 1380mm 6hi مطحنة الدرفلة على البارد العكسي هي مطحنة درفلة على البارد عالية السرعة وعالية الدقة مع المعلمات التالية:
| مواد خام |
| Q195، Q215،08Al، 20 #، Q235، SPHC، SPHD، SPHE |
| قوة الخضوع 360 نيوتن / مم 2 قوة الشد 610 نيوتن / مم 2 |
| 2-3.5 مم × (900-1250) مم عرض |
| ID610mm OD2000 كحد أقصى 27T |
| منتج منتهي |
| 0.12 - 0.8 ملم × 900-1250 ملم |
| ID508 X OD2000 x 27T |
| 1380 6 طاحونة عكسية عالية |
| أسطوانة عمل φ370-φ330 × 1380mm |
| φ415 ～ φ375 × 1380mm بكرات متوسطة |
| بكرات 1180-φ1080 × 1300mm |
| ثني أسطوانة العمل (جانب واحد +/-): 375 / 280KN |
| ثني الأسطوانة الوسطى (جانب واحد +): 450 كيلو نيوتن |
| نقل الأسطوانة الوسطى: ± 150 مم |
| قوة اللف القصوى: 15000 كيلو نيوتن |
| أقصى عزم دوران: 110KN.M |
| سرعة اللف: بحد أقصى 1300 م / دقيقة |
تعبير:
Uncoiler ، 1 مجموعة عربة تحميل الملف ، 1 مجموعة لفائف رئيس لفائف ، 1 مجموعة
Recoiler قبل المطحنة ، مجموعة واحدة لتفريغ السيارة ، مجموعة واحدة
جدول المعالجة قبل المطحنة ، 1 مجموعة
الموديل 370 / φ415 / φ1180 × 1380mm 6hi ماكنة لف الصلب البارد المعاكس
طاولة المعالجة بعد المطحنة ، 1 مجموعة
معدات تغيير الأسطوانة ، 1 مجموعة
Recoiler بعد المطحنة ، مجموعة واحدة لتفريغ السيارة ، مجموعة واحدة
نظام هيدروليكي عالي الضغط لأسطوانات مؤازرة AGC 1 مجموعة
نظام هيدروليكي متوسط الضغط لثني الأسطوانة 1 مجموعة
نظام هيدروليكي للضغط العادي للأعمال الهيدروليكية 1 مجموعة
APC ، AFC ، AGC نظام التحكم الكهربائي 1 مجموعة
نظام التشحيم (نظام التبريد المستحلب ، تزييت الغاز بالزيت ، التزييت بالزيت الرقيق)
وصف نظام التحكم الكهربائي:
| 1 امدادات الطاقة ونظام التوزيع | |
| محول محرك 400 فولت ومحرك محرك 710 فولت | |
| نظام توزيع طاقة الجهد المنخفض | |
| نظام UPS | |
| 2 أنظمة محركات رئيسية | |
| يشتمل نظام القيادة الرئيسي على محركات لفك اللفافة ، وجهاز إعادة اللف قبل المطحنة ، وأسطوانة علوية للمطحنة الرئيسية ، وأسطوانة سفلية للمطحنة الرئيسية ، وجهاز إعادة لف بعد جهاز إعادة اللف ، واستخدام جهاز التحكم في تردد التيار المتردد ، بما في ذلك خزانات القيادة ، ومحركات الدفع. | |
| التحكم في تردد التيار المتردد هو سلسلة SINAMICS S120 ، ناقل DC المشترك الذي يتصل بالعديد من المحركات ، وإيقاف التغذية المرتدة. | |
| قم بتوصيل نظام القيادة الرئيسي بنظام التشغيل الآلي من قبل Profibus | |
| 3 أنظمة محركات مساعدة | |
| تعتمد محركات البكرات المنحرفة S120 ، وتستخدم محركات الضخ لمحطة التزييت المعالجة محولات التردد G120XA. | |
| محرك سرعة ثابتة | |
| 4 نظام أتمتة | |
| درجة التحكم في القيادة L0 ، نظام التشغيل الآلي الأساسي من الدرجة L1 ، HMI L1.5. | |
| تحكم تسلسلي منطقي واحد S7-315 | |
| نظام محرك آخر ونظام التحكم في العمليات (S7-400 + 2 × FM458) | |
| اتصال I / O عن بعد | |
| AGC ، AFC ، التحكم APC | |
| 5 محطة التشغيل | |
| محطة عملية فك اللفائف | |
| محطة التشغيل الرئيسية | |
| لوحة تشغيل الدخول | |
| خروج من لوحة التشغيل | |
| 6 أمتار ونظام فحص | |
