750 أربعة تقف جنبا إلى جنب الباردة درفلة الخط مطحنة الكربون الصلب درفلة
Product Details
مطحنة الدرفلة على البارد بأربعة أعمدة
,280m / min مطحنة الدرفلة على البارد الترادفي
,مطحنة درفلة الكربون الصلب 650mm

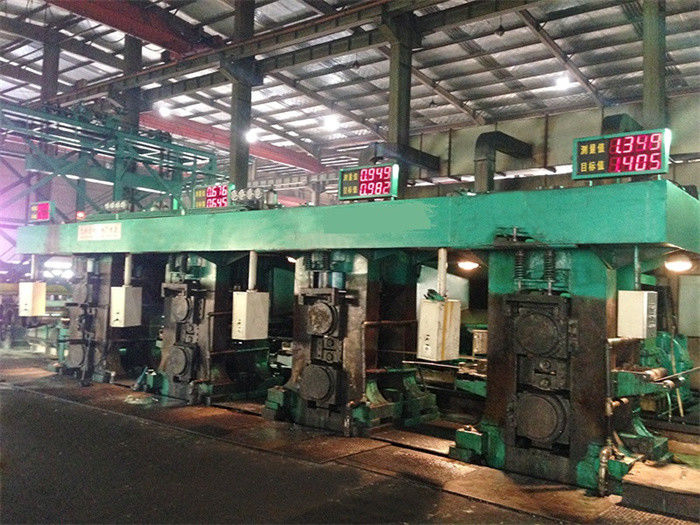

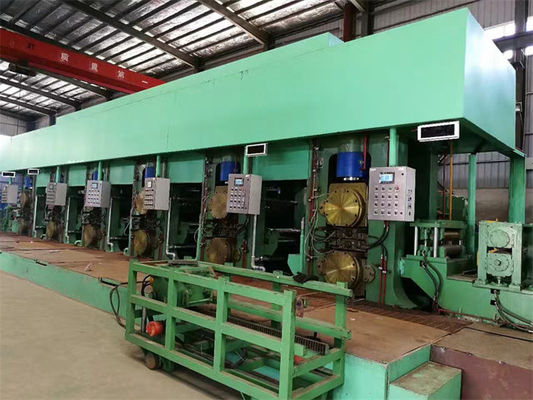

750 خط درفلة على البارد بأربعة أعمدة للصلب الكربوني
750 ماكينة درفلة على البارد بأربعة أعمدة تعمل باستمرار على تقليل سماكة الصفيحة الفولاذية حتى 280 م / دقيقة من 2-4 مم إلى 0.6-1.5 مم.
إن المنافسة في الطاحونة الترادفية مستمرة بطريقة واحدة من فك اللف إلى اللف دون توقف ، لذلك ، فإن آلة القص واللحام الأوتوماتيكية ، ومجمع الشريط يحافظ على العملية المستمرة أثناء تغيير الملف ، تعتبر أجهزة إعادة اللف المزدوجة خيارًا جيدًا لتحسين الإنتاج.
عملية التخطيط:
عربة تحميل الملف الهيدروليكي ، آلة فك اللفة ، آلة التقويم بخمس أسطوانات ، اللحام والقطع ، مجمع حلزوني أفقي ، منصة معالجة المدخلات ، أربعة أسطوانات درفلة بأربعة أسطوانات ، منصة معالجة الإخراج ، آلة إعادة لف ، عربة تفريغ اللفائف.
المعلمات:
| مادة شريط لفائف الإدخال | Q195 ، Q235 ، 08AL |
| قياس وعرض شريط لفائف الإدخال | 2.0-4.0 مم × 650 مم |
| قياس وعرض شريط لفائف الإخراج | 0.6-1.2 ملم × 650 ملم |
| وزن الملف | ماكس 12 ت |
| عدد منصات الدرفلة | أربعة |
| أقصى قوة دوران لكل حامل | ≤700 ت |
| أقصى سرعة للخروج من التدحرج | 280 م / دقيقة |
| توتر اللفائف | ≤70 كيلو نيوتن |
| أبعاد بكرة العمل | φ230×750 ملم |
| أبعاد الأسطوانة الاحتياطية | φ630×730 ملم |
| ضغط نظام AGC الهيدروليكي | ماكس 21 ميجا باسكال |
| اسطوانات هيدروليكية AGC | φ480 ملم× 70 مم ، 2 قطعة |
| المحركات الرئيسية | 700KW × 4 مجموعات DC 1250 دورة في الدقيقة |
| محرك كويلر | 430KW DC 1400 دورة في الدقيقة |
| التحكم في محرك التيار المستمر | سيمنز 6RA80 |
| نظام التحكم الكهربائي | مقياس سمك 4 مجموعات ، 3 مجموعات متر التوتر، خزانات سيمنز PLC ، MCC مستشعر إزاحة MTS ، إلخ. |
المطحنة الباردة الترادفيةإنتاجية عالية تتطلب:
- إمدادات الطاقة الضخمة والاستهلاك ، يمكن للمطحنة الباردة عالية الكفاءة توفير الطاقة والتحكم في تكلفة عملية الدرفلة.
- يحتاج الماء المستحلب لتبريد عملية الدرفلة إلى بركة كبيرة مع نظام ترشيح للحفاظ على سائل تبريد نظيف بدرجة كافية.
- خزائن وألواح التحكم Electrc عبارة عن نظام برمجة وتفاعل عالي الدقة لضمان دقة عالية في التدحرج.
- تقوم خلية التوتر بمزامنة سرعة الدوران والتوتر بين طاحنتين.
- يجب أن يكون المشغل ماهرًا لتشغيل المطحنة
- مقاييس السماكة ضرورية للتحكم في قياس الصفيحة.
- نظام التزييت بالزيت الرقيق لعلب التروس للمطحنة وإعادة اللف.
خياران لفائف:
يأتي رأس الشريط إلى ملف واحد ، ويمسك غلاف الحزام الرأس ويلفه في مغزل اللف ، ويبدأ الشريط الفولاذي في اللف على المغزل ، ويسرع سرعة اللف حتى أقصى سرعة مستقرة ، عندما يقترب التماس ذيل الملف من الملف ، قم بإبطاء خط الطاحونة ، وقطع الشريط بعد التماس اللحام الذيل.
