تفاصيل المنتج:
|
| اسم: | مطحنة الصلب الباردة الخاصة القابلة للانعكاس | مادة: | فولاذ عالي الكربون 1095 ، 1075 ، 1065 ، 1050 |
|---|---|---|---|
| سمك المدخلات: | 1-2 ملم | سمك منتهي: | 0.1-0.3 مم |
| عرض الشريط: | 500-650 ملم | تحميل الملف: | 10 ت |
| سرعة اللف: | 250 م / دقيقة | اضغط لأسفل: | AGC الهيدروليكية |
| عملية الدرفلة: | عكس 6Hi | قوة اللف: | 10000 كيلو نيوتن |
| ارتداد التوتر: | 180 كيلو نيوتن | المتداول عزم الدوران: | 130 كيلو نيوتن متر |
| مساحة الأرض: | 15 م × 15 م عكسي | إجمالي الطاقة: | 1600 كيلو واط |
| إبراز: | مطحنة الصلب الباردة الخاصة,مطحنة الدرفلة الباردة عالية الكربون,مطحنة الدرفلة العكسية 250m / min |
||

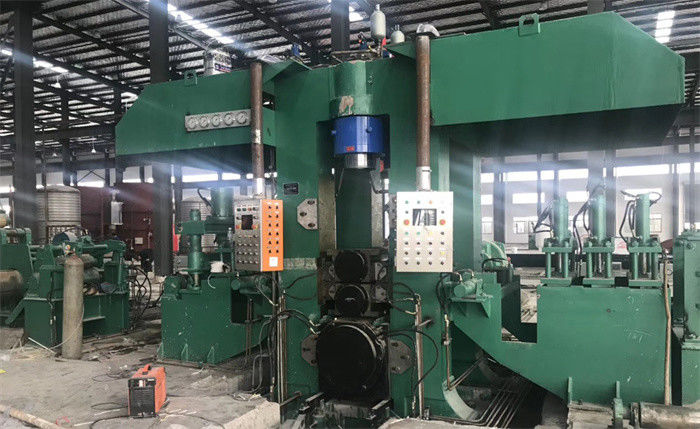

مطحنة الدرفلة الباردة الخاصة القابلة للانعكاس للصلب عالي الكربون
الفولاذ ذو النوعية الجيدة أفضل من الفولاذ الكربوني العادي في خصائص الميكانيكا والمعالجة
بما في ذلك الفولاذ الكربوني الهيكلي ، الفولاذ المقاوم للصدأ ، سبائك الصلب ، أداة الصلب ، الفولاذ الزنبركي ، فولاذ التحمل ، فولاذ التروس ، إلخ.
متوسط ارتفاع الكربون الصلبفولاذ ذو نوعية جيدة ، درجة فولاذية ASTM 1095،1075،1065،1050 ، قوة الخضوع 385-1080Mpa
مطحنة الدرفلة على البارد للفولاذ الكربوني المتوسط العالي لديها هيكل قوي للغاية ، ودقة عالية ، وميزات تحميل ثقيل.
عملية الدرفلة على البارد مصحوبةتلدين كروي مؤقت:
تحليل عملية الدرفلة:
التدحرج الأول: 2.0 → 0.6 (حوالي 70٪ خصم ، 4-5 ممرات متدحرجة)
∮150 ／ ∮330 ／ ∮700x750 درفلة خشنة ، سرعة 110-120 م / دقيقة
التلدين الأول
الدحرجة الثانية: 0.6 → 0.22 ～ 0.3 (حوالي 50٪ خصم ، حتى حتى 60 70 ％)
التلدين الثاني
الدرفلة الثالثة: 0.22 → 0.10
∮120 ／ ∮330 ／ ∮700x750 درفلة جيدة ، حوالي 240 م / دقيقة
بالنسبة للصلب عالي الكربون الأكثر صلابة ، ربما تحتاج إلى التلدين الثالث والدرفلة الرابعة.

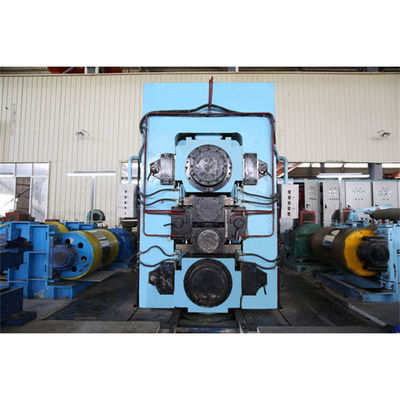

750 6 معلمات Hi Mill:
| تعبير | المعلمات | |
| 1 | Uncoiler | 8 طن ، φ508 × 750 تكلفة النقرة ، 132 كيلو وات |
| 2 | 2 + 7 مكواة فرد الشعر | φ 250mm قرصة ، φ160mm فرد ، سلبي |
| 3 | الارتداد الأيسر | φ508 × 750 ملم ، 355 كيلو واط تيار مستمر |
| 4 | جدول الدخول والخروج | دليل جانبي ، لفة منحرف ، مقياس سمك |
| 5 | مطحنة عكسية 6Hi | 420 × 480 عمود ، بكرات عمل 150 × 750 مم ، 630 كيلو وات تيار مستمر ، φ330 × 750 بكرات متوسطة ، 700 × 730 بكرات احتياطية |
| 6 | Recoiler الصحيح | φ508 × 750 ملم ، 355 كيلو واط تيار مستمر |
| 7 | سيارات لفائف | 10T ، المشي الهيدروليكي |
| 8 | أدوات تغيير البكرات الهيدروليكية | |
| 9 | نظام التشحيم بالزيت الرقيق | 4KW ، 60 لترًا / دقيقة ، 0.63 ميجا باسكال |
| 10 | نظام AGC الهيدروليكي عالي الضغط | 18.5 كيلو وات ، 60 لتر / دقيقة ، ضغط 20 ميجا باسكال |
| 11 | نظام هيدروليكي عادي الضغط | 11KW ، 60 لتر / دقيقة ، ضغط 10 ميجا باسكال |
| 12 | نظام التشحيم بالزيت والغاز | |
| 13 | نظام تشحيم سائل التبريد المستحلب | 1200 لتر / دقيقة ، 0.7 ميجا باسكال |
| 14 | نظام التحكم الكهربائي | محرك 6RA80 DC ، S7-300 PLC ، |
نظام التحكم:
يتم التحكم في محركات إعادة اللف ومطحنة الدرفلة بواسطة محرك DC من سلسلة 6RA80 ، وتعتمد القناة الرئيسية السرعة والتيار الكهربائي على هيكل الحلقة المزدوجة المغلقة ، مع وحدة تكامل معينة ، ووظائف التحكم المسبق الحالية ، وإثارة المغناطيس تتبنى بنية الحلقة المغلقة المزدوجة المحتملة والحالية.
يمكن لحزمة برامج S00 لمحرك إعادة اللف DC تحقيق التحكم في التوتر وحساب قطر الارتداد والتعويض الديناميكي.
يتمتع نظام التحكم في التيار المستمر بأداء جيد وموثوق بالإضافة إلى وظائف الشبكة السريعة ذات الأولوية الذاتية ، والسيارات ، والتشخيص الذاتي.
التحكم الرئيسي في المطحنة هو نظام التحكم في السرعة ، جهاز إعادة اللف هو التحكم في السرعة أثناء الخيوط والتحكم في التوتر أثناء الدرفلة (بشكل أكثر دقة التحكم غير المباشر في التوتر).
