تفاصيل المنتج:
|
| اسم: | خط الصلب الخفيف للخدمة الشاقة HR للخط الطولي | مادة: | HR، HRC، HRS Mild Steel |
|---|---|---|---|
| سمك ورقة: | 4-16 ملم | عرض الورقة: | 1000-2000 مم |
| طول الورقة: | 2000-12000 ملم | سرعة القطع: | 2 قطعة / دقيقة × 10 م |
| معرف الملف: | 500-800 مم | وزن الملف: | 35 ت |
| طول التسامح: | +/- 2 مم | تسطيح الورقة: | 3 مم / م 2 |
| إجمالي الطاقة: | 260 كيلو واط | مساحة الأرض: | 35 م × 10 م |
| إبراز: | خط قطع الفولاذ الطري,خط قطع فولاذي بطول 2000 مم,قطع فولاذية مدلفنة على الساخن لخط الطول |
||

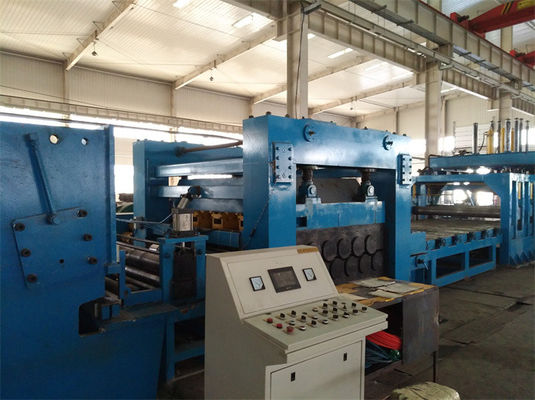

خط قطع من الصلب الكربوني للطول المدلفن على الساخن HR ، HRC ، HRS
تعتبر ملفات الصلب الطري المدلفنة على الساخن ذات المقاييس السميكة أكثر شيوعًا في عملية القطع إلى الطول ، ويتم تطبيقها كجسم هيكلي للبناء ، والسفن ، والآلات ، والسيارات ، إلخ.
المستوي هو الآلة الأساسية لخط قطع لفائف الصلب ، وتعتمد جودة الألواح النهائية إلى حد كبير على أداء آلة التسوية.بالنسبة للصفائح الفولاذية الطرية السميكة HRC ، فإن جهاز التسوية الرئيسي قوي جدًا للخدمة الشاقة.
بالنسبة للصفائح الفولاذية من 4 إلى 16 × 2000 ، قطر الأسطوانة 210 مم ، 11 بكرة مرتبة مع 5 على 6 بكرات في موجة متشابكة ، قوة المحرك حوالي 150 كيلو وات ، سرعة تصل إلى 20 متر / دقيقة.

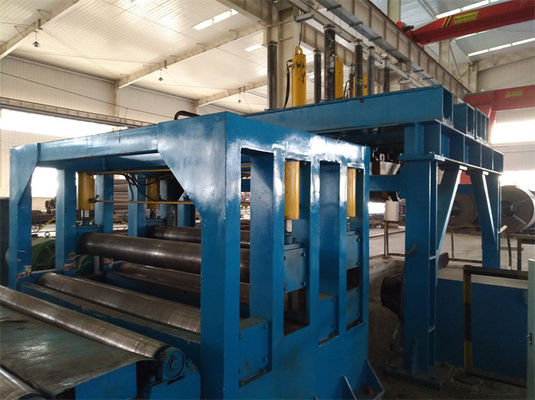

بالنسبة للصفائح الفولاذية القوية HRC السميكة ، فإن التسوية مرتين ضرورية وفعالة للغاية ، أداة تسوية أولية ومستوية رئيسية.يعمل جهاز التسوية المسبق على التعامل مع انحناءات اللف والمستوى الرئيسي هو تسوية الصفائح لتكون مسطحة. يمكن أن يكون المستوى المسبق عبارة عن ثلاث بكرات هيدروليكية (واحدة على اثنتين) أو محرك بخمس بكرات (اثنتان على ثلاثة) ، مع الأخذ في الاعتبار الملف الصلب HRC الصلب ، وخمس بكرات مستوية أكثر فعالية.نقوم بتوريد خطوط التسوية الثقيلة HRC إلى خطوط الطول إلى Attieh Steel في المملكة العربية السعودية ، المعادن الحديثة في الأردن ، 12 x 2100 Saba Steel في نيجيريا
يمكن لمستوى واحد قياس مستوى ورقة من نطاق معين ، مثل 0.3-3 مم ، 1.5-6 مم ، 4-16 مم ، عندما يريد العميل عمل صفائح ذات نطاق سمك واسع ، يمكنه التفكير في وضع مستويين بالتتابع على الخط ، يركز أحدهما على المستوى تسوية سمك أكبر ، في حين أن أداة التسوية الثانية لسمك أصغر (على سبيل المثال 2-12 مم مقسمة إلى 2-4 مم ، 3-12 مم).
مقص القطع هو قص هيدروليكي عادي مع إصلاح طول الترميز.مع رد فعل بكرة قياس الطول ، فإن القص سوف يقطع بدقة عن طريق التحكم PLC.
المعلمات:
| قطع ورقة الكربون الصلب لطول | المعلمات |
| سمك لفائف الصلب (مم) | 0.3-3 مم ، 1-6 مم ، 2-8 مم ، 3-12 مم ، 4-16 مم |
| عرض لفائف الصلب (مم) | 1250 مم ، 1600 مم ، 2000 مم |
| تحميل حل (MT) | 15 طنًا 25 طنًا ، 30 طنًا ، 35 طنًا |
| سرعة الخط (mpm) | 80 م / دقيقة ، 60 م / دقيقة ، 30 م / دقيقة |
| دقة القطع (مم) | ± 1.0 مم / 2 م في الطول |
| دقة التسوية | ≤ ± 2 مم / م2 |
| قطع نتوءات | ≤5٪ من السماكة |
| دقة التراص | ≤1.0mm في العرض ، 1.5mm في الطول ، |
| إجمالي الطاقة (KW) | 130KW ~ 160KW ~ 180KW ~ 200KW`250KW |
| مساحة الأرض (الطول × العرض) | 30-50 م × 10 م |
تعبير:
| رقم. | تعبير |
| 1 | سرج ، عربة تحميل الملف |
| 2 | مغزل مزدوج فك |
| 3 | Preleveler 2 + 3 |
| 4 | طاولة لف 4 متر |
| 5 | مرشد مركزي |
| 6 | 4hi الرئيسي مستوي |
| 7 | جهاز التشفير المرسل النهائي للورقة |
| 8 | القص الهيدروليكي |
| 9 | جدول لفة التسليم |
| 10 | دافعات هوائية |
| 11 | النظام الهيدروليكي |
| 12 | نظام هوائي |
| 13 | نظام التحكم الكهربائي |
