مقياس الطائر الثقيل قطع لطول الخط مع القص المتحرك للمسار

مقياس الطائر الثقيل قطع لطول الخط مع القص المتحرك للمسار
Basic Properties
country of origin
وشى ، الصين
Brand Name
Jinye
PRODUCT MODEL
طيران (3-10) × 2000
Trading Properties
MOQ
1 مجموعة
Packing
40HC × 6
period for dispatch
120-180 يومًا
payment method
تي / ت

Product Details

إبراز:

خط القطع الطولي 800 مم

,

خط القطع الطائر 2000 مم

,

مقياس القطع الثقيل HRC لخط الطول

Name: مقياس الطيران الثقيل قطع لطول الخط
Feature: مقياس ثقيل كفاءة عالية
Material: HRC، CRC، GI، PPGI، SS
Sheet Thickness: 3-10 ملم
Sheet Width: 800-2000 ملم
Coil ID: 610 ، 760 ملم
Coil OD: 2000 ملم
Coil Weight: 30 ت
Cutting Length: من 200 إلى 10000 مم
Cutting Speed: 50 م / دقيقة
Cutting Style: مسار القص
Leveler: 4 مرحبًا
Total Power: 300 كيلو واط
Land Area: 45 م × 10 م
Product Brief
المقياس الثقيل المتطاير بطول الخط مع القص المتحرك للمسار يعتبر خط قطع الجنزير للخدمة الشاقة مناسبًا لصنع ألواح سميكة ومتوسطة بأطوال معينة ، تتراوح سماكتها 2-10 مم ، لصنع معظم الألواح بأقل تكلفة: المواد الخام للملفات الفولاذية: وزن الملف 15-30T ، عرض الملف 500-2000 مم ، القطر الداخلي للملف 508/610...
Product Description

المقياس الثقيل المتطاير بطول الخط مع القص المتحرك للمسار



يعتبر خط قطع الجنزير للخدمة الشاقة مناسبًا لصنع ألواح سميكة ومتوسطة بأطوال معينة ، تتراوح سماكتها 2-10 مم ، لصنع معظم الألواح بأقل تكلفة:

  1. المواد الخام للملفات الفولاذية:

وزن الملف 15-30T ، عرض الملف 500-2000 مم ، القطر الداخلي للملف 508/610/760 مم

طول شريط الملف: خذ متوسط ​​عرض 1500 مم

  15000 كلغ 20000 كلغ 25000 كلغ 30000 كلغ
2 مم 640 850 1065 1280 م
4 مم 320 425 535 640 م
8 ملم 160 212 268 320 م
10 ملم 125 167 208 250 م

مع زيادة سماكة اللوحة ، يكون طول الشريط أقصر بنفس وزن الملف ،

في الواقع ، عادة ما يزداد وزن الملف مع زيادة السماكة ، ويظل طول الشريط متشابهًا أو يصبح أطول.

2. التسوية وإيقاف القطع للطول يعطي إنتاجًا منخفضًا عندما يكون طول الشريط رقيقًا وطويلًا

يمكن لخط القطع المتزامن المتحرك الخاص بنا قطع الألواح خلال ربع عندما تكون سرعة الخط 50 مترًا / دقيقة.

3. اللفة الكبيرة للوحة السميكة تناسب القطع المتزامن ، ويمكن الانتهاء من القطع في غضون 10 دقائق.

4. آلة التسوية ، التسوية مرتين ، المستوي المسبق والمسواة ، دقيقة وقوية ، لإنتاج ألواح مسطحة للغاية.

5. القص الهيدروليكي المتزامن يقطع الألواح المسطحة إلى الطول ، مع تسوية أمامية وبعد التكديس المستمر دون حلقات أو توقف.

6. التكديس أوتوماتيكي ، يشمل قوس استقبال هوائي ، طاولة رفع مقصية وعربة إخراج.



المعلمات:

المواد الخام للقطع حسب الطول: مواصفات لوحة لفائف الصلب
مادة لوحة الملف HRC Q195 ، Q235 ، Q345
GI ، لوح فولاذي مجلفن ، SGCC ، SECC ، DX51D ، DX56D ، DC51D ، DC53 ، DC54D
SUS304 ، 316L ، 321 ، 410 ، 420430 ،
سماكة 2-8 مم ، 2.5-10 مم ،
عرض لوحة الملف 1250 مم ، 1500 مم ، 1800 مم ، 2000 مم
القطر الداخلي للملف (ID) 508 مم ، 610 مم ، 760 مم
وزن الملف 20 طنًا ، 25 طنًا ، 30 طنًا ، 35 طنًا
الثقيلة المسار ذبابة القص قطع لمواصفات خط الطول
سرعة الخط 40-60 م / دقيقة
طول ألواح التقطيع 2000-8000 ملم
نوع القطع قطع ذبابة هيدروليكية ثقيلة
دقة الطول ± 2 مم (L = 3000 مم)
دقة قطرية ± 3 مم (L = 3000 مم)
التسطيح: ± 2 مم / م2
أبعاد خط الإنتاج 50 م طول ، 10 م عرض



تعبير:

  غرض الكمية
1 محطة التحميل 1
2 تحميل السيارة 1
3 آلة فك اللفافة برؤوس مزدوجة 1
4 Preleveler (2 + 5 بكرات) 1
5 طاولة لف 1
6 آلة التسوية الرئيسية (15 لفة ، 13 لفة) 1
7 التشفير ، تحديد طول المؤازرة 1
8 تتبع القص المتحرك 1
9 ناقل الحزام ، لفة الجدول 1
10 النظام الهيدروليكي 1
11 نظام هوائي 1
12 نظام التشحيم 1
13 نظام التحكم الكهربائي 1

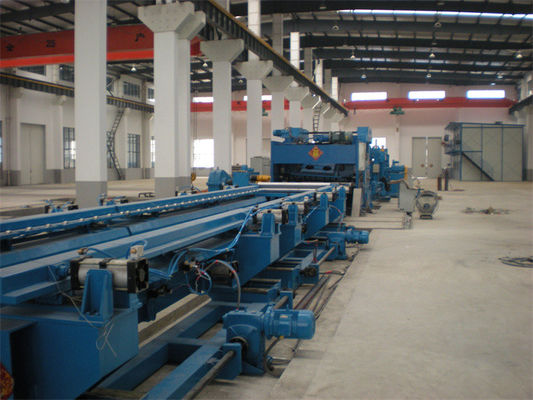

مقياس الطائر الثقيل قطع لطول الخط مع القص المتحرك للمسار

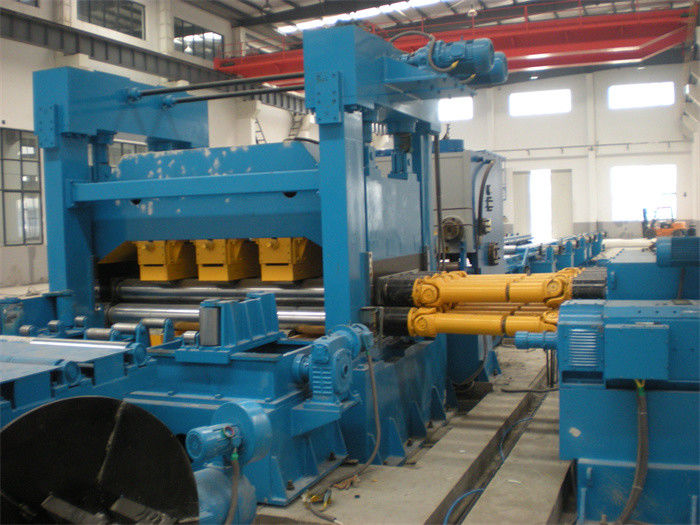

مقياس الطائر الثقيل قطع لطول الخط مع القص المتحرك للمسارمقياس الطائر الثقيل قطع لطول الخط مع القص المتحرك للمسارمقياس الطائر الثقيل قطع لطول الخط مع القص المتحرك للمسار
