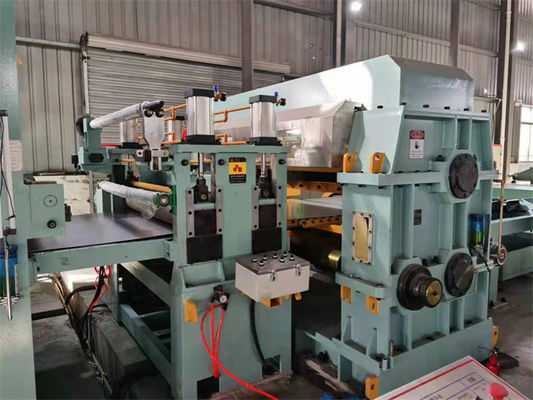

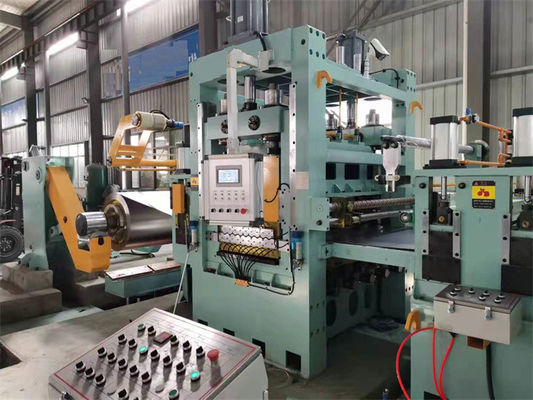

قص الطائر عالي السرعة بدقة قص بطول الخط 0.3-3 X 1600
قص الطائر عالي السرعة بدقة قص بطول الخط 0.3-3 X 1600
Basic Properties
country of origin
وشى ، الصين
Brand Name
Jinye
PRODUCT MODEL
يطير (0.3-3) × 1600
Trading Properties
MOQ
1 مجموعة
Packing
40HC × 3
period for dispatch
120-150 يومًا
payment method
تي / ت
Product Details
إبراز:
خط قص الطائر
,قص دقيق لطول الخط 1600 مم
,قطع لخط الطول 3 × 1600
Name:
قص الطائر قطع لطول الخط
Feature:
دقة عالية عالية السرعة
Sheet Thickness:
0.3-3 مم
Sheet Width:
600-1600 ملم
Coil ID:
508 ملم
Coil OD:
1800 ملم
Coil Weight:
20 ت
Cutting Speed:
150 قطع / دقيقة كحد أقصى
Cutting Style:
مقص ذبابة دوارة
Leveler:
4 مرحبا ، 6hi
Total Power:
300 كيلو واط
Land Area:
25 م × 8 م
Product Brief
عالية السرعة الدقة القص الطائر قص لطول الخط Flying Shear خط القطع حسب الطول هو نوع من آلة القطع إلى الطول المتقدمة ، مع أحرف عالية السرعة عالية الدقة ، esp.مناسبة لقطع الصفائح المعدنية الرقيقة للأسباب: طول ورقة الملف الرقيق طويل ، ig يبلغ طول الملف بسمك 0.3 مم 10 مرات من لفائف 3 مم ، وتعني سرعة الخط ...
Product Description
عالية السرعة الدقة القص الطائر قص لطول الخط
Flying Shear خط القطع حسب الطول هو نوع من آلة القطع إلى الطول المتقدمة ، مع أحرف عالية السرعة عالية الدقة ، esp.مناسبة لقطع الصفائح المعدنية الرقيقة للأسباب:
- طول ورقة الملف الرقيق طويل ، ig يبلغ طول الملف بسمك 0.3 مم 10 مرات من لفائف 3 مم ، وتعني سرعة الخط الأسرع إنتاج وزن أعلى للصفائح المقطوعة.
- يمكن قطع الصفيحة الرقيقة بسهولة بضربة واحدة سريعة ، وبالتالي يتوفر القطع المتطاير: تعمل الصفيحة بسرعة ثابتة ، ويقطع القص السريع للورقة أثناء تتبع ورقة التشغيل بشكل متزامن ، وتستغرق عملية قطع المسار حوالي 0.5 ثانية ، وتكرار القطع الأقصى يمكن أن تصل إلى 150 مرة / دقيقة.يمكن أن تكون الإنتاجية خطية 80 م / دقيقة
- يعتبر القطع بالذبابة مناسبًا بشكل خاص لتصنيع الألواح القصيرة ، على الرغم من أن الألواح القصيرة للغاية تستغرق وقتًا أطول للتتبع والقطع بدقة ، إلا أن تردد القطع لا يزال حوالي 100 قطعة / دقيقة.
مقارنة ملف 3 مم ولفائف 0.3 مم:
| مواصفات الملف | طول الورقة | سرعة خط القطع | وقت القطع لكل ملف | |
| 0.3mm لفائف ورقة | معرف 508 مم ، عرض 1250 مم ، 15T | ~ 5000 م | 50 م / دقيقة | 100 دقيقة |
| ورقة لفائف 3mm | معرف 508 مم ، عرض 1250 مم ، 15T | ~ 500 م | 50 م / دقيقة | 10 دقائق |
المعلمات:
| إدخال المواد الخام والمنتج النهائي | |
| مواد أولية | الساخنة / الباردة المجلفن ، المدرفلة على البارد ، اللون المطلي |
| الملكية الميكانيكية | قوة الشد σb≤460Mpa ، σ0.2≤280Mpa |
| سماكة | 0.2-2.0 مم ، 0.3-3.0 مم |
| عرض | 500mm-1600mm (الحد الأقصى) |
| التطوير التنظيمي | ≤Φ1500 ، 1800 مم |
| بطاقة تعريف | Φ508mm (تكبير إلى Φ610mm مع حشيات) |
| الوزن الأقصى | 15 طن ، 20 طن |
| طول الورقة | 200 - 3000 مم |
| طول التسامح | إل0= 1M ± 0.3 مم (سرعة موحدة) |
| إل0= 1 م ± 0.4 مم (تسارع / تباطؤ) | |
| تفاوت الطول القطري | إل1= 1M ± 0.5 مم |
| ارتفاع التراص | 650 مم كحد أقصى (دعامة خشبية بارتفاع 150 مم تقريبًا) |
| الحد الأقصى لوزن التراص | 5 أطنان |
| معلمات Flying CTL | ||
| 1 | السرعة الخطية | 0-80 م / دقيقة |
| 2 | سرعة الخيوط | 0-15 م / دقيقة |
| 3 | مزود الطاقة | 380V / 50Hz / 3PH |
| 4 | الطاقة المركبة | حوالي 300 كيلو واط |
| 5 | طريقة القطع المتقاطع | اثنين من السكاكين تطير عداد القطع |
| قطع مسار آلية القطع | ||
| 6 | طريقة التحكم | تحكم AC و CNC و PLC |
| 7 | محرك القيادة | أ.محرك فك اللفائف: AC 30KW ب.محرك التسوية: AC 90KW |
|
ج.محرك سيرفو المقصات: تيار متردد 110 كيلو واط |
||
تعبير:
| غرض | الكمية | |
| 1 | محطة التحميل | 1 |
| 2 | تحميل السيارة | 1 |
| 3 | آلة التفكيك | 1 |
| 4 | آلة التسوية الدقيقة (19 بكرة) | 1 |
| 5 | جهاز التغذية المؤازرة (يشمل جهاز التصفيح) | 1 |
| 6 | آلة قطع الذبابة الدوارة عالية السرعة | 1 |
| 7 | سير ناقل بثلاث مراحل | 1 |
| 8 | 1شارعآلة تجميع الأوراق الأوتوماتيكية | 1 |
| 9 | 2اختصار الثانيآلة التجميع الأوتوماتيكية | 1 |
| 10 | النظام الهيدروليكي | 1 |
| 11 | نظام هوائي | 1 |
| 12 | نظام التشحيم | 1 |
| 13 | نظام كهربائي | 1 |
