تفاصيل المنتج:
|
| اسم: | لفائف الصلب GI GL قطع لطول الخط | مادة: | المجلفن ورقة الصلب Galvalume |
|---|---|---|---|
| سمك ورقة: | 0.25-2 ملم | عرض الورقة: | 300-1250 ملم |
| طول الورقة: | 500-3000 ملم | سرعة القطع: | 28 قطعة / دقيقة × 2 م |
| معرف الملف: | 508 ملم | وزن الملف: | 15 ت |
| طول التسامح: | +/- 0.5 ملم | التسطيح: | 1.0 مم / م 2 |
| إجمالي الطاقة: | 120 كيلو واط | مساحة الأرض: | 22 م × 8 م |
| إبراز: | آلة القطع المعدنية GL لطول الآلة,قطع الملف المجلفن إلى خط الطول,قطع الألواح الفولاذية Galvalume لطول الخط |
||

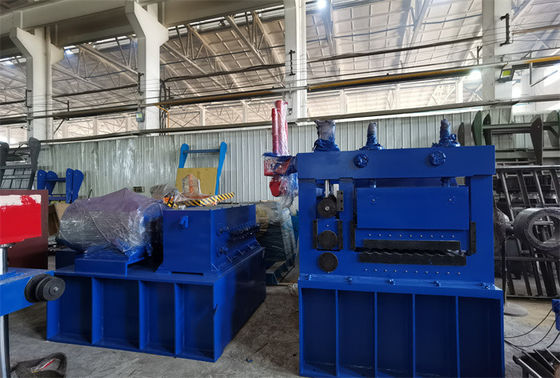

لفائف الصلب GI GL قطع لطول الخط لألواح الصلب المجلفنة Galvalume
جلفن الزنك أو ألو زنك على لوح فولاذي في الغمس الساخن ، الطلاء الكهربائي يمكن أن يطيل عمر الصفيحة من مقاومة التآكل.يتم قطع صفائح الفولاذ المجلفن بالطول لعمل صفائح مسطحة ، الأمر الذي يتطلب القطع إلى الطول ليكون عالي الدقة ، للوصول إلى الأهداف:
درجة الصفائح المجلفنة والقوة:
| DX51 / DX52 / DX53 / DX54 | YS: 100-300 ميجا باسكال |
| DX51D + Z / DX52D + Z / DC51D + ZF / DC52D + AZ | TS: 250-600 ميجا باسكال |
| S350GD + Z / HX340LAD + ZF / HC340 / 590DPD + Z High YS ، لوح مجلفن TS |
ترتيب:
| ريال سعودى. | عناصر | العلامات التجارية |
| 1 | S7-1500 PLC ، HMI | سيمنز |
| 2 | محركات التيار المتردد | سيمنز بيدي |
| 3 | محولات التيار المتردد | سيمنز |
| 4 | الصمامات والمضخات الهيدروليكية | يوكن ، اليابان |
| 5 | الصمامات والأسطوانات الهوائية | فيستو |
| 6 | محرك سيرفو ووحدة تحكم | ياسكاوا |
| 7 | رمان | SKF |
| 8 | قطع كهربائية | شنايدر |
المعلمات:
| مقياس ضوء عالي السرعة مقطوع إلى الطول | المعلمات |
| سمك صفائح الملف المجلفن (مم) | 0.25-2.0 مم ، 0.3 -3.0 مم ، 0.4-4.0 مم |
| عرض ورقة لفائف GI (مم) | 1000 مم ، 1250 مم ، 1600 مم |
| تحميل حل (T) | 15 ت ، 20 ت |
| سرعة الخط (mpm) | 80 م / دقيقة ، 25 قطعة / دقيقة × 2 م |
| دقة القطع (مم) |
± 0.5 مم / م في الطول |
| دقة التسوية | ≤ ± 1.0 مم / م2 |
| قطع نتوءات | ≤3٪ من السماكة |
| دقة التراص | ≤1.0mm في العرض ، 1.5mm في الطول ، |
| إجمالي الطاقة (KW) | 110KW ~ 130KW ~ 150KW |
| مساحة الأرض (الطول × العرض) | 22 م × 8 م ، 25 م × 9 م |
تعبير:
| رقم. | تعبير |
| 1 | لفائف السرج ، لفائف السيارة |
| 2 | Uncoiler مع شد الظهر |
| 3 | قرصة و 4 Hi Leveler |
| 4 | حلقة الحفرة |
| 5 | مرشد مركزي |
| 6 | قرصة تغذية أجهزة التغذية |

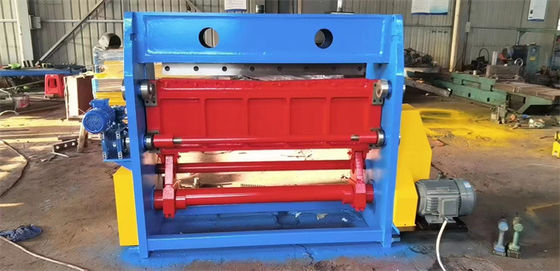

| 7 | القص الهيدروليكي السريع |
| 8 | حزام التسليم |
| 9 | المعبئ ، طاولة الرفع X |
| 10 | طاولات لفة الإخراج أو سيارة الإخراج |
| 11 | النظام الهيدروليكي |
| 12 | نظام هوائي |
| 13 | نظام التحكم الكهربائي |
وصف:
