قطع صفائح الصلب الثقيلة لطول آلة خط لصلب الكربون المدرفلة على الساخن

قطع صفائح الفولاذ الثقيلة لطول آلة الخط للصلب الكربوني المدرفل على الساخن

إن خط قطع الألواح الفولاذية ذات المقاييس الثقيلة إلى خط الطول هو آلة قطع ثقيلة للطول ، على الرغم من أنها لا تتطلب آلة بدقة شديدة السلاسة مثل قطع ألواح الفولاذ المقاوم للصدأ ، فإن لفائف الصلب الكربوني المدرفلة على الساخن لها جلد أكسدة صلب يحتاج إلى آلة قوية.

• قوة العائد الصلب الكربوني العادي ≤270Mpa قوة الشد≤465Mpa ،
• عندما يكون نطاق الألواح الفولاذية أكبر من قدرة جهاز التسوية ، مثل 1-10 مم ، 2-12 مم ، يكون مستويان ، أحدهما أصغر والآخر أكبر ، مناسبًا ، وفي الوقت نفسه ، يكون التسوية مرتين ، التسوية الخشنة الأولى ثم التسوية الدقيقة ، أمرًا جيدًا اوراق مسطحة.
• يعتمد التراص على رف بسيط لتلقي الألواح من لفات القرص ثم تدفع الدوافع الهوائية كل ورقة لترتيبها.
• يقيس طول الترميز طول الورقة بسرعة حوالي 30 م / دقيقة ، 2 م × 8 قطع في الدقيقة.


التكوين والمعلمات:

الشخصيات:


1.Uncoiler / Decoiler

خط القطع الثقيل للطول يتعامل مع ملفات الصلب الثقيلة ذات المقياس الثقيل.آلة فك اللفة لها مغزل مزدوج وقواعد انزلاقية قوية.

كل مغزل له ثلاث خطوات ، فتح وإغلاق شياطين بواسطة أسطوانات هيدروليكية.

آلية شد رجوع مثبتة أعلى قاعدة فك اللفة لضمان استقرار حل اللف.

2. فتحت رأس لفائف إطار البوابة

إطار البوابة قوي جدًا ، مع أسطوانة ضغط مطاطية ، بكرة تقويم أعلى الإطار.
مكبس الأسطوانة الهيدروليكي أعلى الملف الفولاذي ، وزاوية الضغط لأسفل قابلة للتعديل

يمكن أن تنزلق بكرة التسوية للأمام للخلف لتتبع رأس الشريط وتقويمه.

لوحة التجريف المثبتة على preleveler تدعم رأس الملف أثناء تصويب رأس ملف ضغط الأسطوانة.

3. أول 2 + 5 تسوية ما قبل

الأسطوانة ضخمة وقوية ، تخفف الضغط الداخلي لفائف الصلب ، سطح الأسطوانة مقوى ومغطى بالكروم

لتخفيف إجهاد الانحناء غير الملتف إلى حالة الاسترخاء.

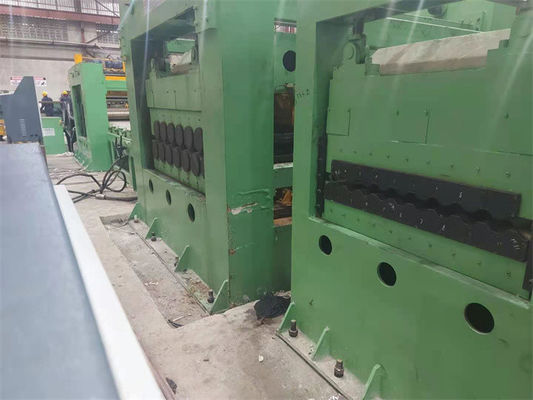

4. المسواة الثقيلة

عدد آلات التسوية الثقيلة سيكون 13 قطعة ، 11 قطعة أو 9 قطعة ، قطر البكرات سيكون 180 مم -230 مم -300 مم ،
يمكن تعديل فجوة وزاوية البكرات العلوية والبكرات السفلية.

لا توقف التسوية ، يعمل جهاز التسوية بشكل مستمر دون الضغط على اللوح الفولاذي أثناء القطع المتزامن ، وهذا جيد لحماية سطح الصفيحة الفولاذية دون ترك علامة الأسطوانة

عندما يتوقف القص عن القطع ، يتم إمساك جهاز التسوية وإيقافه تحت قياس جهاز التشفير.

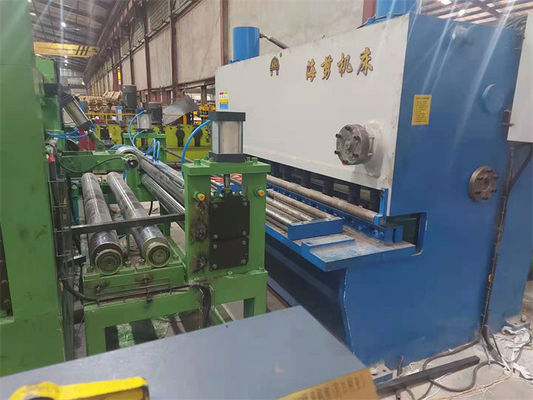

5. القص الهيدروليكي

قص الجنزير: قطع متزامن عالي التردد وإطار قوي ، محطة هيدروليكية قوية للقص ، محرك مؤازر كبير لتشغيل الألواح الفولاذية المتزامنة.

مقص هزاز هيدروليكي هو وقف القطع تحت قياس التشفير.

6. التحكم الأوتوماتيكي ، العملية كلها تحت تحكم PLC في الوضع التلقائي.
