تفاصيل المنتج:
|
| اسم: | قطع ورقة الفولاذ المقاوم للصدأ للطول | مادة: | SUS201 ، SUS304 ، SUS410 |
|---|---|---|---|
| سمك ورقة: | 4-12 ملم | عرض الورقة: | 1000-2000 مم |
| طول الورقة: | 2000-12000 ملم | سرعة القطع: | 10 قطعة / دقيقة × 2 م |
| معرف الملف: | 508 ملم | وزن الملف: | 20 ت |
| طول التسامح: | +/- 0.5 ملم | التسطيح: | 1.5 مم / م 2 |
| إجمالي الطاقة: | 700 كيلو واط | مساحة الأرض: | 50 م × 10 م |
| إبراز: | آلة قطع المعادن الفولاذية لطول الآلة,قطع الفولاذ المقاوم للصدأ لطول الآلة,مقياس القطع الثقيل لخط الطول |
||
قطع صفائح الفولاذ المقاوم للصدأ ذات المقاييس الثقيلة لطول الآلة مع تشذيب الحواف
تتطلب صفائح الفولاذ المقاوم للصدأ ذات المقياس الثقيل واجب القطع إلى ضعف تلك الخاصة بألواح الفولاذ الكربوني العادي ، وفي الوقت نفسه تكون الأسطوانات مطلية بـ PU ، وهي عالية الدقة للخدمة الشاقة ، وتكلفتها أكثر بكثير من الميزانية العادية لخط الطول.
الفولاذ المقاوم للصدأ ، مثل سلسلة SUS200 ، SUS300 ، SUS400 ، مقارنة مع الفولاذ الكربوني العادي قوة العائد ≤270Mpa قوة الشد 465Mpa ، قوة صفائح الفولاذ المقاوم للصدأ قوة العائد ≤500Mpa قوة الشد 800Mpa
التكوين والمعلمات:
| رقم. | تعبير | المعلمة / التكوين |
| 1 | لفائف السرج | 20-30 طن |
| 2 | فك مغزل مزدوج | Φ500-800 مم ، حمولة 30T |
| 3 | مغذي قرصة وخمسة أسطوانات مستوية | Φ250 مم ، 200 كيلو وات |
| 4 | تراكم الحفرة | 6000 ملم |
| 5 | دليل جانبي 1 # | 1000-2000 مم هيدروليكي |
| 6 | أداة تشذيب الحواف |
جسم منفصل ، تحكم في التردد ، 3-8mm حافة |
| 7 | اللفاف الخردة وما يزيد عن الجدول | دليل الخردة ، اللفاف بالدفع الهيدروليكي |
| 8 | دليل جانبي 2 # | 1000-2000 مم هيدروليكي |
| 9 | 11 بكرة تسوية | 4Hi ، 300KW ، Φ210 مم ، 300KW |
| 10 | التشفير الروتاري | مندوب ، اومرون |
| 11 | القص الهيدروليكي | واجب ثقيل ، 45 كيلو واط |
| 12 | طاولة لف | 4000 ملم |
| 13 | مكدس وجدول X. | نوع فتحة القنبلة ، 6 م × 2 |
| 14 | النظام الهيدروليكي | صمامات ريكسروث ، مضخة يوكن |
| 15 | نظام التحكم الكهربائي | محرك Parker DC و Siemens PLC و HMI |
SUS201 ، SUS304 ، SUS410ستايمواصفات الفولاذ nless كمرجع:
| سلسلة SUS | الرتبة الوطنية | درجة ASTM | TS (الأم) | YS (الأم) |
| 200 Cr-Mn-Ni |
12 كر 17 مليون 6 ني 5 ن | 201 | 720 | 390 |
| 12 كر 18 مليون 9 ني 5 إن | 202 | 680 | 356 | |
| 300 الكروم نيكل |
301 | 755 | 275 | |
| 0 كر 18 | 304 | 680 | 320 | |
| 00 كر 19 ني 10 | 304 لتر | 560 | 270 | |
| 0 كر 25 | 310 ثانية | 655 | 310 | |
| 00Cr17Ni14Mo2 | 316 لتر | 560 | 290 | |
| 400 سجل تجاري |
1 كر 13 | 410 | ||
| 430 | 345 | 510 |
الشخصيات:
1.Uncoiler / Decoiler
خط القطع الثقيل للطول يتعامل مع ملفات الصلب الثقيلة ذات المقياس الثقيل.آلة فك اللفة لها مغزل مزدوج وقواعد انزلاقية قوية.
كل مغزل له ثلاث خطوات ، فتح وإغلاق شياطين بواسطة أسطوانات هيدروليكية.
آلية شد رجوع مثبتة أعلى قاعدة فك اللفة لضمان استقرار حل اللف.

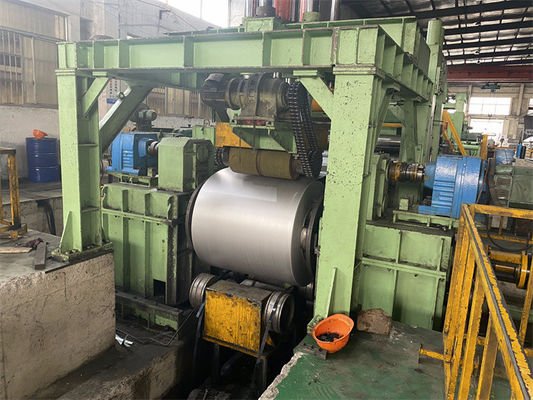

2. فتحت رأس لفائف إطار البوابة
إطار البوابة قوي جدًا ، مع أسطوانة ضغط مطاطية ، بكرة تقويم أعلى الإطار.
مكبس الأسطوانة الهيدروليكي أعلى الملف الفولاذي ، وزاوية الضغط لأسفل قابلة للتعديل
يمكن أن تنزلق بكرة التسوية للأمام للخلف لتتبع رأس الشريط وتقويمه.
لوحة التجريف المثبتة على preleveler تدعم رأس الملف أثناء تصويب رأس ملف ضغط الأسطوانة.
3. أول 2 + 5 تسوية ما قبل
الأسطوانة ضخمة وقوية ، تخفف الضغط الداخلي لفائف الصلب ، سطح الأسطوانة مقوى ومغطى بالكروم
لتخفيف إجهاد الانحناء غير الملتف إلى حالة الاسترخاء.

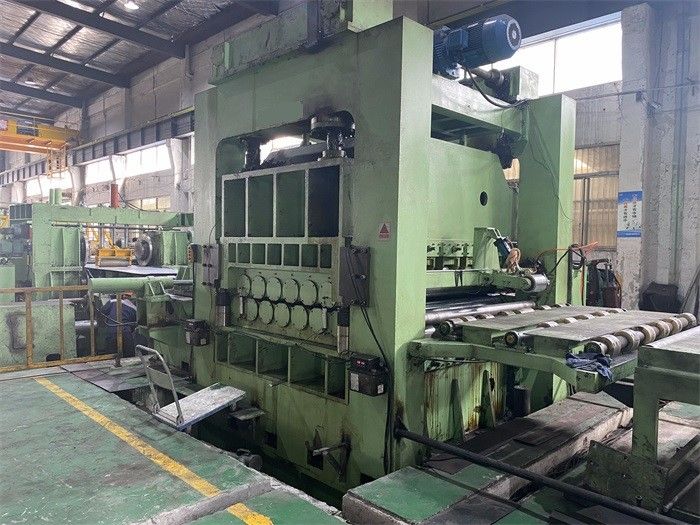

4. المسواة الثقيلة
عدد آلات التسوية الثقيلة سيكون 13 قطعة ، 11 قطعة أو 9 قطعة ، قطر البكرات سيكون 180 مم -230 مم -300 مم ،
يمكن تعديل فجوة وزاوية البكرات العلوية والبكرات السفلية.
لا توقف التسوية ، يعمل جهاز التسوية بشكل مستمر دون الضغط على اللوح الفولاذي أثناء القطع المتزامن ، وهذا جيد لحماية سطح الصفيحة الفولاذية دون ترك علامة الأسطوانة
عندما يتوقف القص عن القطع ، يتم إمساك جهاز التسوية وإيقافه تحت قياس جهاز التشفير.
5. القص الهيدروليكي
قص الجنزير: قطع متزامن عالي التردد وإطار قوي ، محطة هيدروليكية قوية للقص ، محرك مؤازر كبير لتشغيل الألواح الفولاذية المتزامنة.
مقص هزاز هيدروليكي هو وقف القطع تحت قياس التشفير.
6. المعبئ الأوتوماتيكي
قم بتكديس فتحة القنبلة ، واستلم كل ورقة على ذراع الأسطوانة ، وافتح الذراعين لتحرير الورقة التي تسقط على طاولة الرفع.
تقوم طاولة اللف بتسليم الأوراق المكدسة للخارج لتعبئتها.
7. التحكم الأوتوماتيكي ، العملية كلها تحت تحكم PLC في الوضع التلقائي.
