قطع دقيق لطول صفائح فولاذية لفائف مقطوعة لطول الخط 0.3-3 X 1300

قطع الدقة ورقة الصلب لطول آلة الخط

يعد خط قطع الألواح الفولاذية الدقيقة إلى خط الطول أحد المنتجات الرئيسية ، ونطاق ورقة القياس الرقيق هو 0.2-2 مم ، 0.3-3 مم ، 0.4-4 مم ، 0.3-3 × 1300 خط القطع السريع والطول عالي السرعة هو نموذج البيع الساخن.

الملفات الفولاذية عبارة عن فولاذ مدرفل على البارد ، فولاذ مجلفن ، فولاذ مطلي مسبقًا ، عملية فك اللف ، التسوية والقطع للطول هي سرعة عالية:

يغطي قص التوقف السريع وقتًا معينًا ، ويتكون طول التشغيل من التسارع والسرعة الكاملة والتباطؤ ، دعنا نقول متوسط ​​السرعة ، سيتم تحديد الوقت الكامل لكل ورقة في وقت القطع وطول الورقة ومتوسط ​​السرعة.كل دقيقة 25 قطعة لورقة بطول 2 متر.

تعبير

• 1. سرج تخزين اللفة ، 20T
• 2.سيارة تحميل اللفة.20 ت
• 3.ملف مغزل مفرد: مغزل التمدد الهيدروليكي للمعيار Ф508mm ، محرك الشد الخلفي مثبت لفك اللفائف والتسوية المستقرة
• 4.أسطوانة سنوبير ذات رأس الملفوف ، لوحة تجريف المقشرة: لفتح رأس الملف وإرسال الرأس إلى وحدة التغذية والقرص.

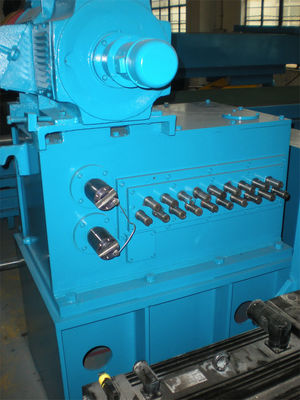

• 5.2 + 17 Roller Leveler: 4Hi ، 4 صفوف من بكرات النسخ الاحتياطي ، 75KW DC.
• 6.Pit Accumulator: في مرحلة الخيوط ، يغطي الجسر المتأرجح الحفرة للسماح لصفائح الملف بالمرور ، في التشغيل التلقائي تتراكم الورقة في الحفرة لأن جهاز التسوية لا يتوقف عن العمل
• 7. قياس الطول المؤازر (وتصفيح الفيلم): قياس الطول المؤازر (زوج من بكرات الضغط مدفوعة بمحرك مؤازر وجهاز تحكم) ، مع بكرات قرصة مطلية بـ PU لتصفيح الفيلم

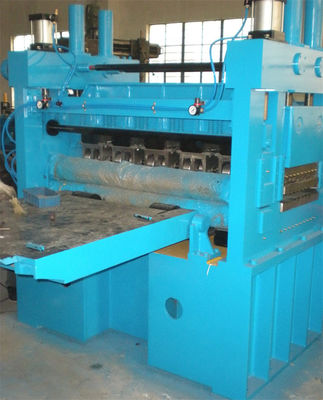

• 8. إيقاف القص الهوائي السريع: قص عمود الكرنك من أسفل إلى أعلى ، شكل الشفرة السفلي على شكل حرف v.
• 9. ناقل الحزام: ينقل الصفائح النهائية إلى آلة التكديس
• 10.Stacker: حمولة التراص 5T.
• 11. أوراق السيارة: تسليم الأوراق ، ثم التعبئة.يمكن أن تكون سيارتين ، واحدة تعمل والأخرى تنتظر.
• 12.نظام هيدروليكي: 7.5KW مضخة تروس توفر ضغط 12Mpa.
• 13.نظام التحكم الكهربائي: خزانة كهربائية واحدة ولوحتي تشغيل (وحدة قياس مؤازرة ، PLC ، HMI والتكديس ، واحدة لفك اللفائف والتسوية) مع وظائف كاملة وآمنة

المعلمات:

عملائنا من قطع السرعة العالية للطول:

يقع في ماليزيا ، المملكة العربية السعودية ، الإمارات العربية المتحدة ، نيجيريا ، الجزائر ، الولايات المتحدة الأمريكية ، روسيا ، إثيوبيا ، إلخ.

عملية التخطيط:

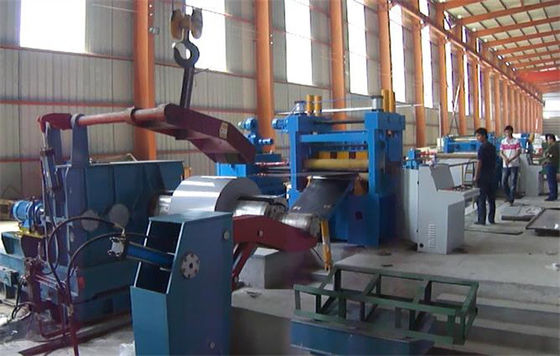

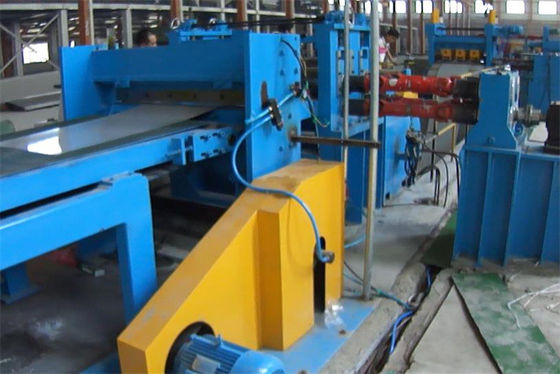

الصور:
